КОМПАС 3D 18

Расчет прибора для регулировки лучей света фар ИПФ-01

КФУ
Автомобильное отделение
Расчет прибора для регулировки лучей света фар ИПФ 01

Содержание:
Введение 3
Исходные данные 5
1.Общая рекомендация 6
2.Описание, обзор и анализ измерителей параметров света фар 7
3. Назначение и область применения 9
4. Технические характеристики 11
5. Общие указания по эксплуатации 13
6. Прочие требования 14
6.1. Очистка 14
6.2 Демонтаж и утилизация 15
7. Выбор колёс 16
8. Расчет стойки на прочность 17
9. Расчет стойки на выносливость 19
10. Расчет стойки на устойчивость 21
11. Расчёт рамы опоры на изгиб 22
12. Расчёт сварного соединения 25
13. Технико-экономическая оценка конструкции 27
Заключение 28
Список использованных источников 30

Техническая характеристика ИПФ-01:
1.Высота.......................................................................................183 см
2.Длина...........................................................................................60 см
3.Ширина.........................................................................................60 см
4.Масса прибора, не более...............................................20 кг
5.Высота подъема измеительного блока....25-160 см
6.Диапазон измерения силы света внешних
световых источников, не менее.........................50000 кд
7. Время задержки светового сигнала...............0-2,5 с
8. Направление светового пучка......................0-140 мин

Описание, обзор и анализ измерителей параметров света фар
Наименование: ИПФ-01
Тип: Измерители параметров света фар автотранспортных средств
ТУ: ТУ 44 3100-048-21298618-2007
Краткое тех. описание:
Для проверки технического состояния и регулировки внешних световых приборов транспортных средств в соответствии с требования ГОСТ Р 51709-2001. Для: измерения углов наклона светового пучка фар автомобилей, измерения силы света внешних световых приборов, измерения времени от момента включения указателей поворота до появления первого проблеска, измерения частоты следования проблесков указателей поворота, измерения соотношения длительности горения указателей поворота ко времени цикла. Для подключения к диагностической линии при проведении комплексного технического осмотра состояния автомобилей с возможностью передачи измеренных характеристик в персональный компьютер. Для применения в производстве и после ремонта на автопредприятиях и автомобильных заводах, а также при государственном техническом осмотре автотранспортных средств на диагностических станциях в практической работе ГИБДД.
Существуют аналоги такие как измеритель параметров света фар
С-110, (рис.1), прибор для проверки и регулировки внешних световых приборов ОПК, (рис.2), Прибор для проверки и регулировки внешних световых приборов без связи с ПК по RS-232 ОПК-С, (рис.3),
Основные различия: наличие связи с ПК, габаритные размеры и масса.
Главное сходство: служат для проверки технического состояния и регулировки внешних световых приборов транспортных средств в соответствии с требованиями ГОСТ Р 51709-2001 "Автотранспортные средства. Требования к техническому состоянию и методы проверки".

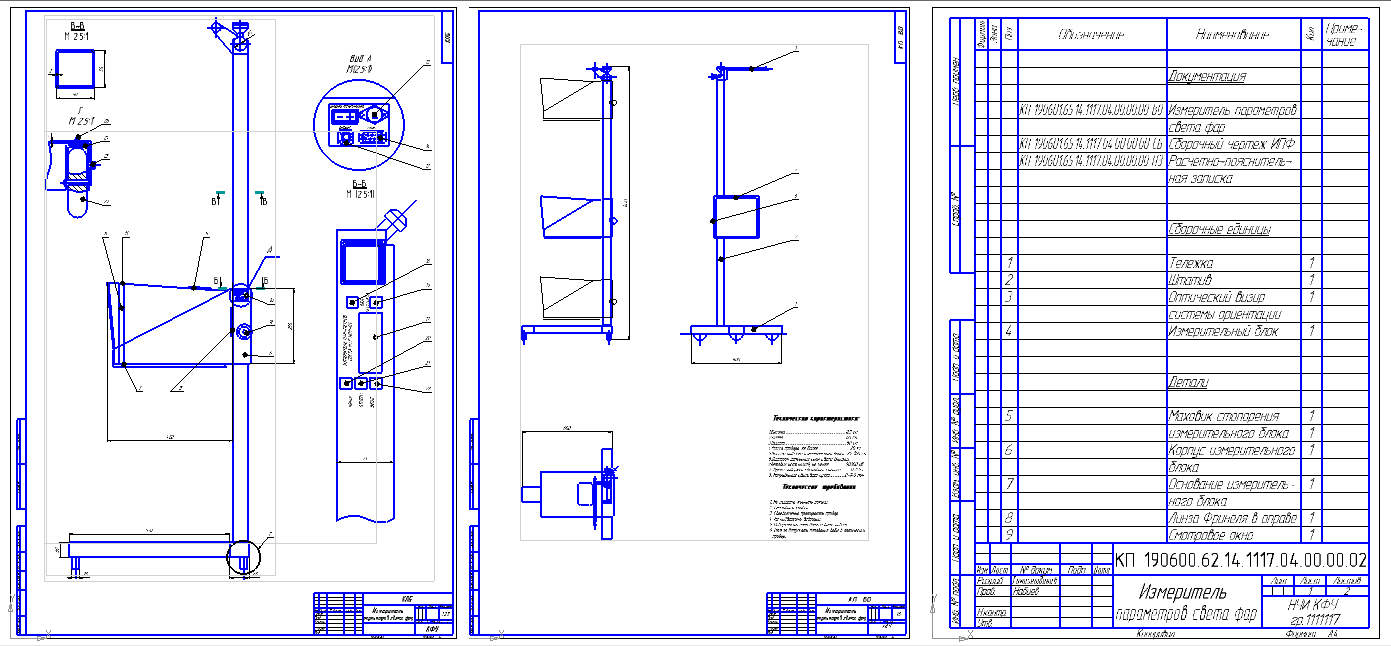

Состав: Пояснительная записка, Сборочный чертеж А1, Общий вид А1, спецификация А4, Тех. характеристика А1 Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Расчет прибора для регулировки лучей света фар ИПФ-01

Чертеж СБ.cdw
ипф 01.cdw
ИПФ 01.docx
Спецификация1.cdw
Спецификация2.cdw
Тех характеристика.cdw
