Установка для регулировки углов управляемых колес

кафедра автомобилей и автомобильного хозяйства
курсовой проект по дисциплине «Основы проектирования и эксплуатации технологического
оборудования АТП»
на тему: "Разработка установки для регулировки углов управляемых колес"
Днепропетровск 2014

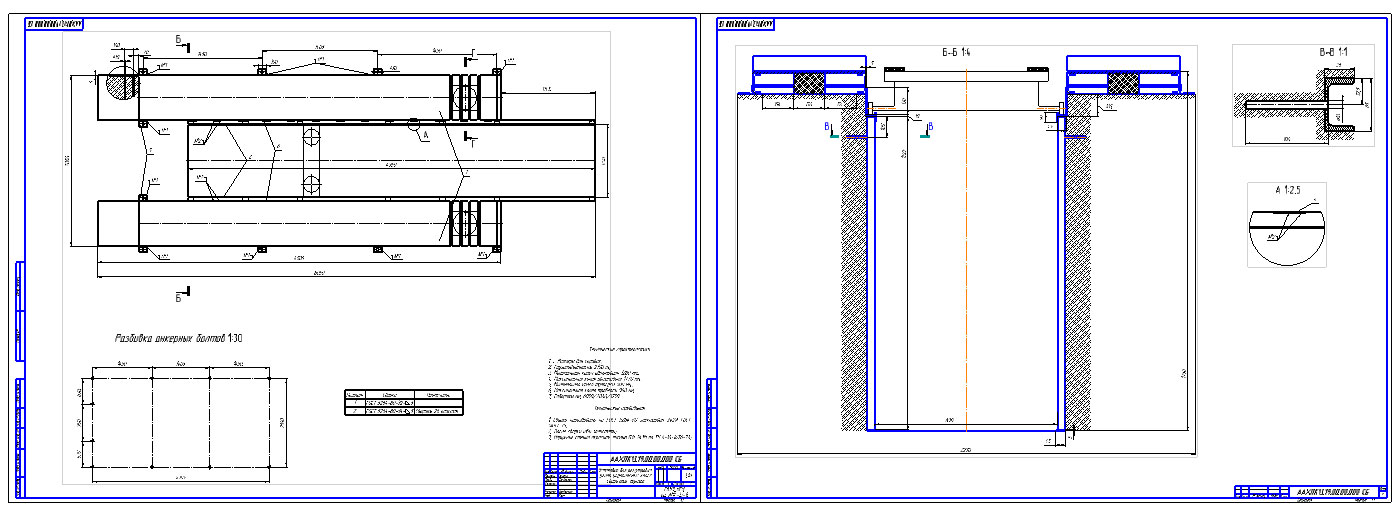

Целью курсового проекта является проектирование установки для регулирования углов управляемых колес. Графическая часть содержит общий вид установки, платформа, лапа. Курсовой проект содержит 4 листа формата А1 и 1 А4 графической части, 28 листов пояснительной записки, содержащей 14 рисунков, 6 источников.

В работе рассчитаны основные узлы установки и построены эпюры.

По сравнению с существующими новые модели и модификации автомо-билей усложняются, в их системах появляются современные приборы и устройства. Однако эффективное использование автомобилей зависит не только от совершенства конструкции. Во многом оно определяется качеством технического обслуживания при эксплуатации.

Техническая характеристика установки
Грузоподъемность, т 2100
Минимальная колея автомобиля, мм 1280
Максимальная колея автомобиля, мм 1770
Минимальная колея траверсы, мм 900
Максимальная колея траверсы, мм 960
Габаритные размеры, мм:
длина 6050
ширина 2080
глубина 1750

Состав: Общий вид установки, лапа, платформа, установка, спецификация, пояснительная записка Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Установка для регулировки углов управляемых колес

Чертежи\Общий вид установки.cdw
Чертежи\Платформа.cdw
Чертежи\Установка .cdw
Чертежи\Лапа.cdw
Чертежи\~$щий вид установки.cd~
Чертежи\~$атформа.cd~
Чертежи\~$тановка .cd~
Чертежи\~$Лапа.cd~
Чертежи\Спецификация.bak
Чертежи\ПЗ.docx
Чертежи
