Проектирование электрогидравлического подъемника (прототип мод. HFL4140E)

0
2
126
9
0
80

Брестский государственный технический университет
Кафедра «Машиностроения и эксплуатации автомобилей»
Курсовая работа по дисциплине «Средства технического оснащения автосервиса»
На тему: «Проектирование электрогидравлического подъемника (прототип мод. HFL4140E)»
Брест 2019

Целью курсовой работы является освоение методов и приемов проектирования нового и модернизации существующего технологического оборудования для технического обслуживания и ремонта автомобилей, его агрегатов, узлов и деталей, а также основ проектирования и эксплуатации электрогидравлических приводов технологического оборудования, практическое выполнение проработки конструкции или технического решения.

Исходные данные:
Техническое задание - стенд развал-схождения 3D
Прототип подъемника -HFL4140E
Тип подъемника платформенный стационарный электрогидравлический
Максимальная грузоподъемность mАВТ, кг 4700
Высота подъема максимальная Нmax, мм 1850
Высота подъема минимальная Нmin, мм 175
Количество гидроцилиндров Zц, шт 1
Количество стоек, шт 4
Время подъема, с 60
Рабочее давление в гидросистеме, МПа 16
Масса подъемника mПОДЪЕМНИКА, кг 1600

СОДЕРЖАНИЕ
Введение
1 Выбор оптимальной модели оборудования. Сравнение
характеристик аналогичного оборудования
2 Назначение, описание конструкции и принципа действия
подъемника, техническая характеристика подъемника-прототипа
3 Проектирование и расчёт привода
4 Правила охраны труда при работе на подъемнике
5 Порядок работы на оборудовании
6 Монтаж и подготовка подъемника к работе
7 Техническое обслуживание и текущий ремонт подъемника
Заключение
Список использованных источников
Приложение



Автор
igorcajkov68
Дата
26.12.2022
Язык
Русский
Состав

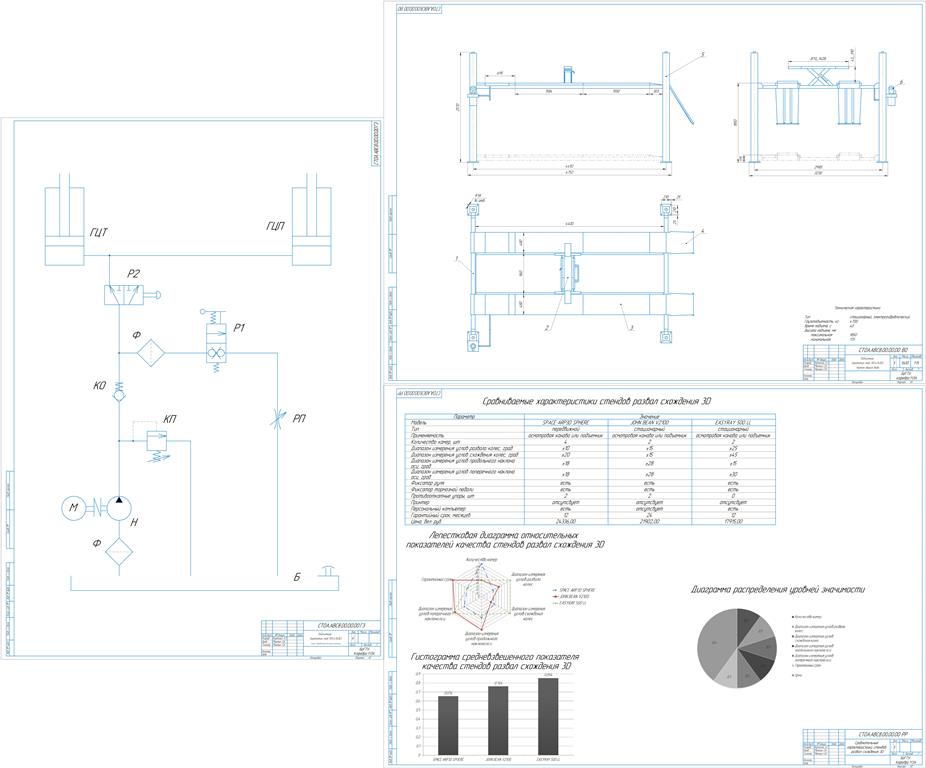

ПЗ, Сравнительные характеристики стендов развал схождения 3D (А1), Чертеж общего вида (А1), Схема гидравлическая принципиальная (А1), Спецификации
Софт
КОМПАС-3D 21 Как открыть?
Содержимое архива
  • Spetsifikatsia_gidroskhemy.doc
  • Zapiska.doc
  • Без имени.png
  • 2_List_A1.cdw
  • Без имени2.png
  • 1_List_A1.cdw
  • Spetsifikatsia.doc
  • 3_List_A1.cdw
  • Без имени1.png
