Разработка привода подъемника (прототип мод. ПП-16)

Министерство образования Республики Беларусь
Учреждение образования
Брестский государственный технический университет
Кафедра технической эксплуатации автомобилей
Курсовая работа по дисциплине «Проектирование, расчёт и эксплуатация технологического оборудования»
На тему: «Разработка привода подъемника (прототип мод. ПП-16)»
Брест 2016

Исходные данные: Подъёмник передвижной, электромеханический ПП-16, количество стоек-4, способ подъема- за колеса, установленная мощность- 8,8 кВт, скорость подъема- 0,008 м/с, максимальная высота подъема- 1700 мм, масса- 2100 кг, габаритные размеры стойки: длина- 920 мм, ширина- 1260 мм, высота- 2570 мм.
В курсовой работе выполняется разработка комплекта узлов подъемника для автомобилей (прототип ПП16). Проводится проектирование и расчёт силовых механизмов и привода модернизируемого узла, проводится расчёт на прочность наиболее нагруженного элемента конструкции – резьба ходового винта и его расчет на растяжение, приведено руководство по эксплуатации и техническому обслуживанию оборудования, правила по технике безопасности при работе.

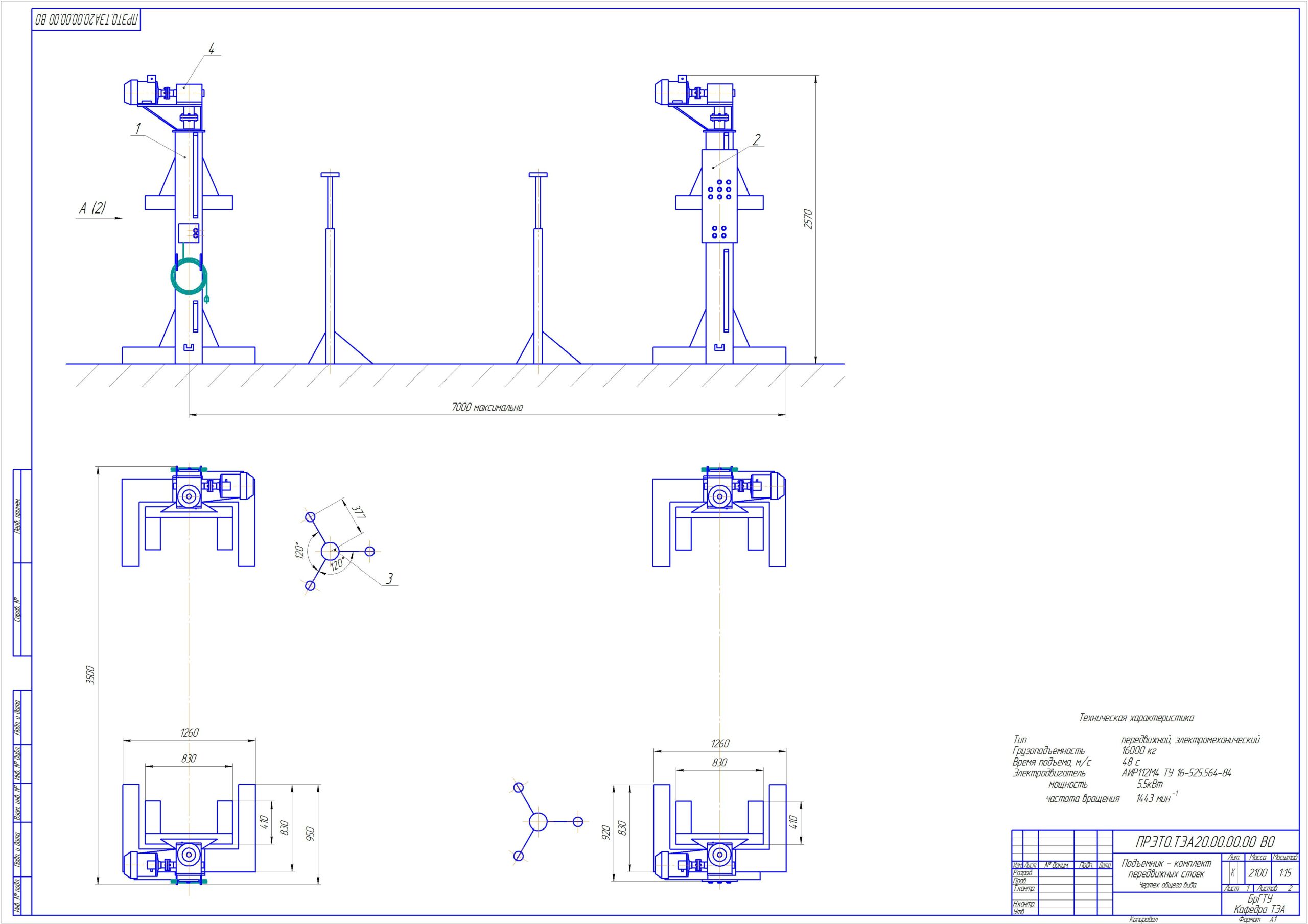

Графическая часть содержит чертеж общего вида подъемник - комплект
передвижных стоек, схема кинематическая общая.

Содержание

Введение…………………………………………………………………………………...……5
1. Назначение, описание конструкции и принципа действия подъемника, техни-ческая характеристика прототипа ……………….…...…..........................................6
2. Проектирование и расчет привода……………………………………………………8
3. Правила охраны труда при работе на подъемника ……………………….….26
4. Порядок работы на оборудовании…………………………………………………….30
5. Монтаж и подготовка подъемника к работе ………………………………………31
6. Техническое обслуживание и ремонт оборудования……………...……………….32
Заключение………………………………………………………………………..................35
Список использованных источников……………………………………………………..36
Приложение…………………………………………………………………………………...37

Состав: Схема кинематическая общая (КС), подъемник - комплект передвижных стоек (ВО), спецификация, перечень элементов стойки, ПЗ. Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Разработка привода подъемника (прототип мод. ПП-16)

ПП-16\List_1.cdw
ПП-16\List_2.cdw
ПП-16\Literatura.doc
ПП-16\Perechen.doc
ПП-16\Skhema.cdw
ПП-16\Soderzhanie.doc
ПП-16\Spetsifikatsia.doc
ПП-16\Thumbs.db
ПП-16\Titulnik.doc
ПП-16\~$orudovanie moe.doc
ПП-16\~$orudovanie.doc
ПП-16\Пз.doc
ПП-16
