Расчёт тормозного управления автомобиля УАЗ-31519 HUNTER

Костромская государственная сельскохозяйственная академия
Кафедра Тракторы и автомобили
Курсовой проект по дисциплине "Проектирование автомобилей и тракторов"
На тему: "Расчёт тормозного управления автомобиля УАЗ-31519 HUNTER"
Кострома 2017

Курсовой проект студента 5 курса 1 группы инженерно-технологического факультета.
В курсовом проекте проведен расчет рабочей тормозной системы автомобиля УАЗ-31519 HUNTER.
Пояснительная записка состоит из 33 листов машинописного текста, 9 рисунков, 2 таблицы, 1 библиографический источник.
Содержание

Аннотация……………………………………………………………...5
Введение………………………………………….................................6
1. Данные для расчёта…………………………………….….........7
2. Оценка тормозных механизмов передних и задних колёс……………………………………………..…….…..….…8
3. Расчёт параметров рабочей тормозной системы.....................11
4. Расчёт тормозного гидропривода…………………….….…...15
5. Регуляторы тормозных сил………………………….….....….19
6. Схема тормозной системы автомобиля УАЗ-31519………...29
7. Результаты расчетов…………………………………………..30
8. Вывод…………………………………………………………..32
9. Список использованной литературы……………….…….….33

Таблица данных для расчета
передние задние
Марка автомобиля UAZ HANTER
Тип тормозного механизма дисковый барабанный
Диаметр диска, мм 293
Ср. радиус поверхности тр., мм 121,5
Площадь накладки, см2 60 160
Диаметр барабана, мм 280
Ширина накладок, мм 51
Угол охвата, град 120
Плечо действия силы Pn a, мм 102,5
Плечо действия силы P h, мм 205

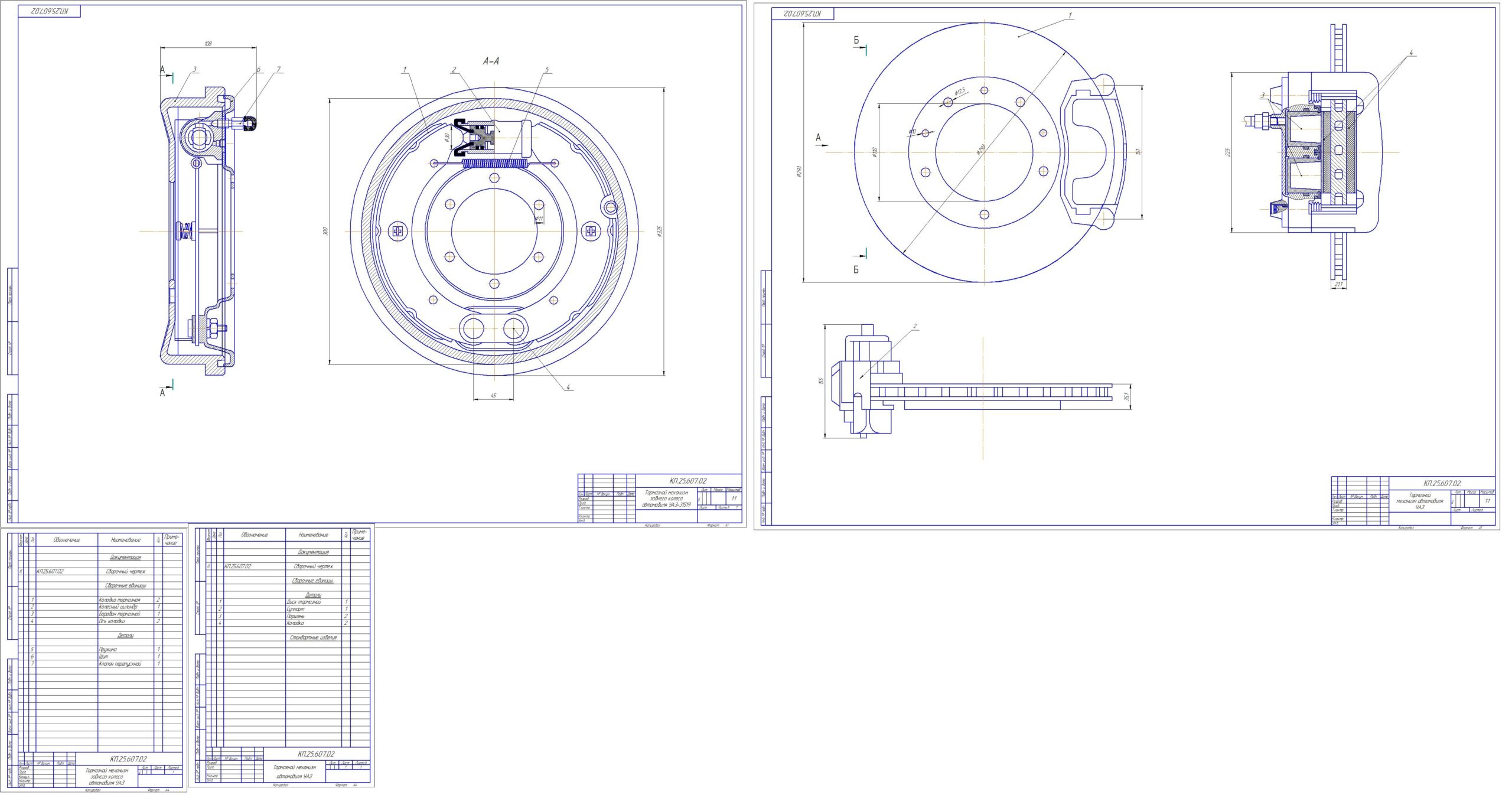

Состав: Тормозной механизм заднего колеса автомобиля УАЗ-31519 (СБ), Спецификация, Тормозной механизм автомобиля УАЗ (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16.1
