Тормозная система легкового автомобиля Audi Q8

Белорусский национальный технический университет
Кафедра автомобилестроение
Курсовой проект по дисциплине «Проектирование систем управления автомобилей»
На тему: "Тормозная система легкового автомобиля"
Минск 2019

ВВЕДЕНИЕ

Тормозной системой автомобиля называется совокупность устройств, приборов и деталей, предназначенных для замедления скорости движения автомобиля, полной его остановки и удержания на месте. Тормозная система помогает поддерживать постоянную скорость при движении на затяжных спусках. Хорошие тормозные качества автомобиля имеют большое значение для обеспечения безопасности движения в любых дорожных условиях и для достижения хороших эксплуатационных показателей. Наличие надежных тормозов позволяет автомобилю двигаться на больших скоростях.
В данной курсовой работе приведён расчёт тормозной системы для автомобиля Audi Q8 который включает в себя проектный и проверочный расчет.

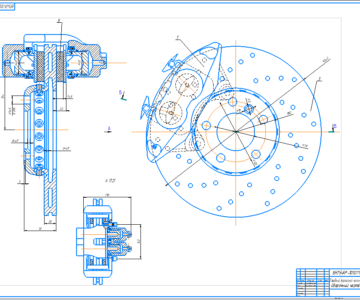

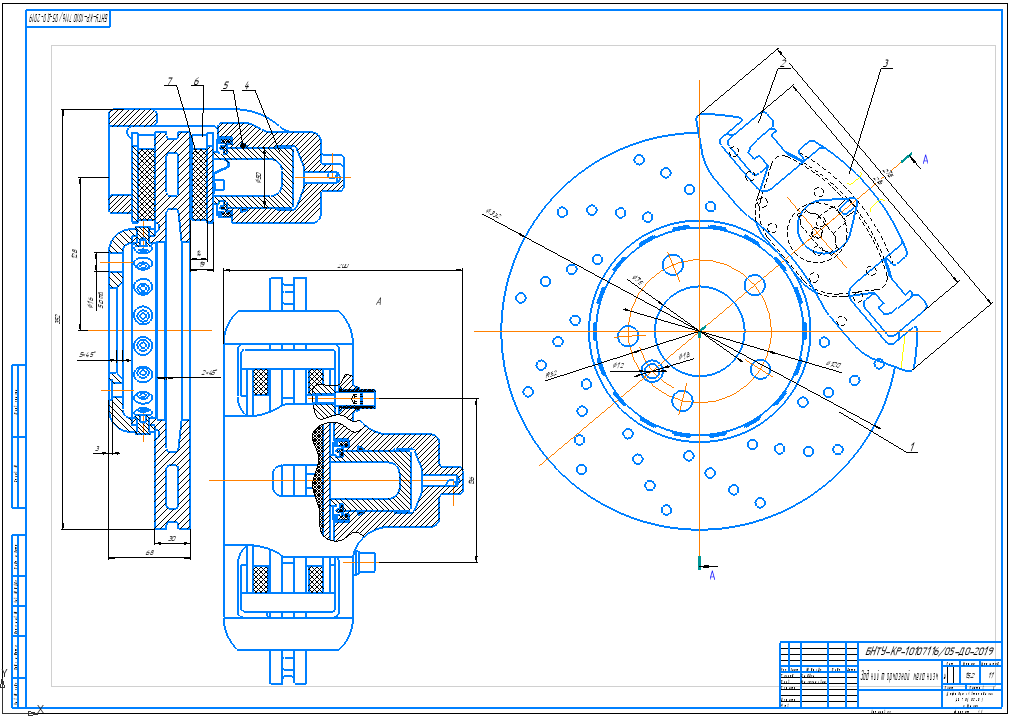

Графическая часть содержит сборочный чертеж заднего тормозного механизма, выполненный на формате А1.ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ    5
1 ОБЗОР СХЕМ И КОНСТРУКЦИЙ ТОРМОЗНЫХ СИСТЕМ ЛЕГКОВЫХ АВТОМОБИЛЕЙ    6
1.1 Тормозные механизмы    7
1.2 Гидравлический тормозной привод    10
1.3 Способы разделения тормозного привода на два независимых контура    13
2 ОПИСАНИЕ РАБОТЫ, РЕГУЛИРОВОК И ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ПРОЕКТИРУЕМОГО УЗЛА    15
3 ПРОВЕРОЧНЫЙ РАСЧЕТ ТОРМОЗНОЙ СИСТЕМЫ    17
3.1 Расчет тормозной динамики    17
3.2 Построение графиков по результатам расчета    20
3.3 Расчёт тормозных сил    23
3.4 Построение графиков по результатам расчета    25
4 ПРОЕКТНЫЙ РАСЧЕТ ТОРМОЗНОЙ СИСТЕМЫ    27
4.1 Расчет тормозных механизмов    27
4.2 Показатели нагруженности тормозных механизмов    28
4.3. Проверка автомобиля на соответствие правилу №13 ЕЭК ООН    29
4.4 Расчёт на прочность деталей тормозного механизма    31
ЗАКЛЮЧЕНИЕ    32
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ    33
