Разработка привода заднего вала отбора мощности трактора мощностью 200 кВт

БЕЛАРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра «Тракторы»
КУРСОВОЙ ПРОЕКТ
по дисциплине «Конструирование и расчёт трактора»
РАЗРАБОТКА ПРИВОДА ЗАДНЕГО ВАЛА ОТБОРА МОЩНОСТИ ТРАКТОРА МОЩНОСТЬЮ 200 кВт
минск 2017

Исходные данные ТРАКТОРА МОЩНОСТЬЮ 200 кВт
В процессе проектирования выполнены сравнительный анализ схем аналогов разрабатываемого узла и выбор его конструкции, технико-экономическое обоснование разрабатываемого трактора, тяговый расчет трактора, кинематический и силовой анализ машины, конструирование и расчёт привода ВОМ.
ОГЛАВЛЕНИЕ
Введение 6
1. Патентно-информационный поиск и анализ аналогов разрабатываемого узла 7
1.1 Назначение узла. 7
1.2 Описание прототипа 10
2.1 Анализ аналогов 30
3. Обоснование конструкции 35
4. Установка нагрузочного режима 39
4.1 Основной нагрузочный режим: nхв=540обмин 39
4.1.1 Расчет редуктора 41
4.2 Основной нагрузочный режим : nхв=1000 об/мин 44
4.2.1. Расчет редуктора 45
4.3. Расчет подшипников 48
4.3.1 Подшипники ведущего вала привода ВОМ 48
4.3.2 Подшипники ведомого вала привода ВОМ 49
4.3.3. Подшипники вала отбора мощности ВОМ 50
4.4 Расчет муфты привода заднего ВОМ 51
Заключение 52
Список используемых источников 53
ПРИЛОЖЕНИЕ А 54

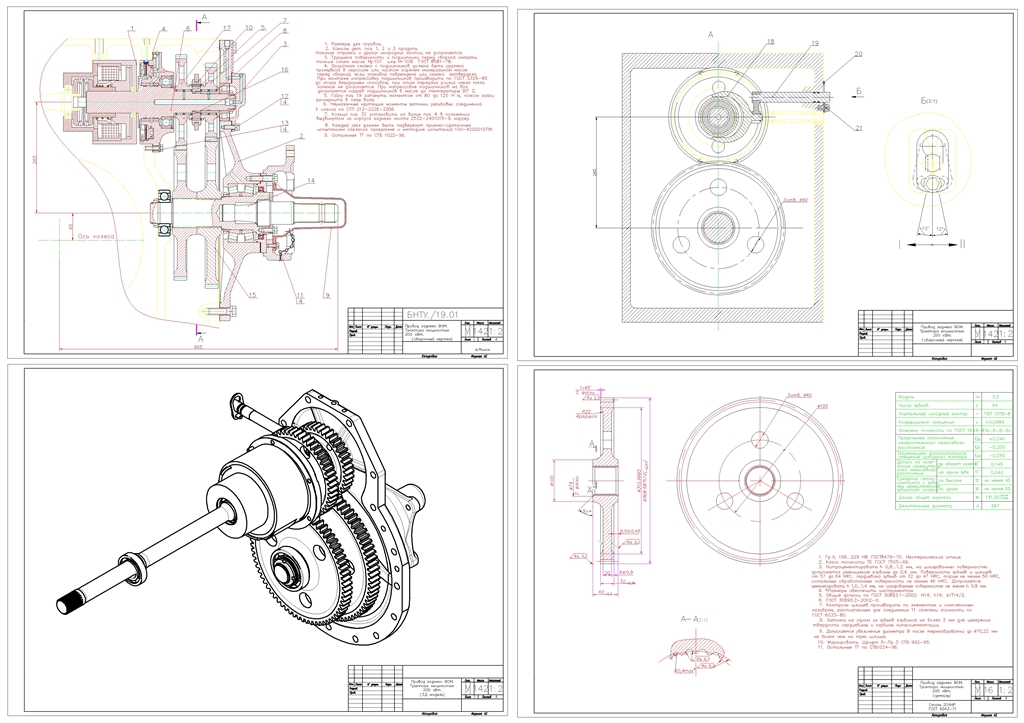

Состав: Привод заднего ВОМ. Трактора мощностью 200 кВт. (сборочный чертеж),(3Д модель),(деталь), Язык документа

Софт: AutoCAD 2015

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Разработка привода заднего вала отбора мощности трактора мощностью 200 кВт
