Разработка стеда для ремонта тормозной системы

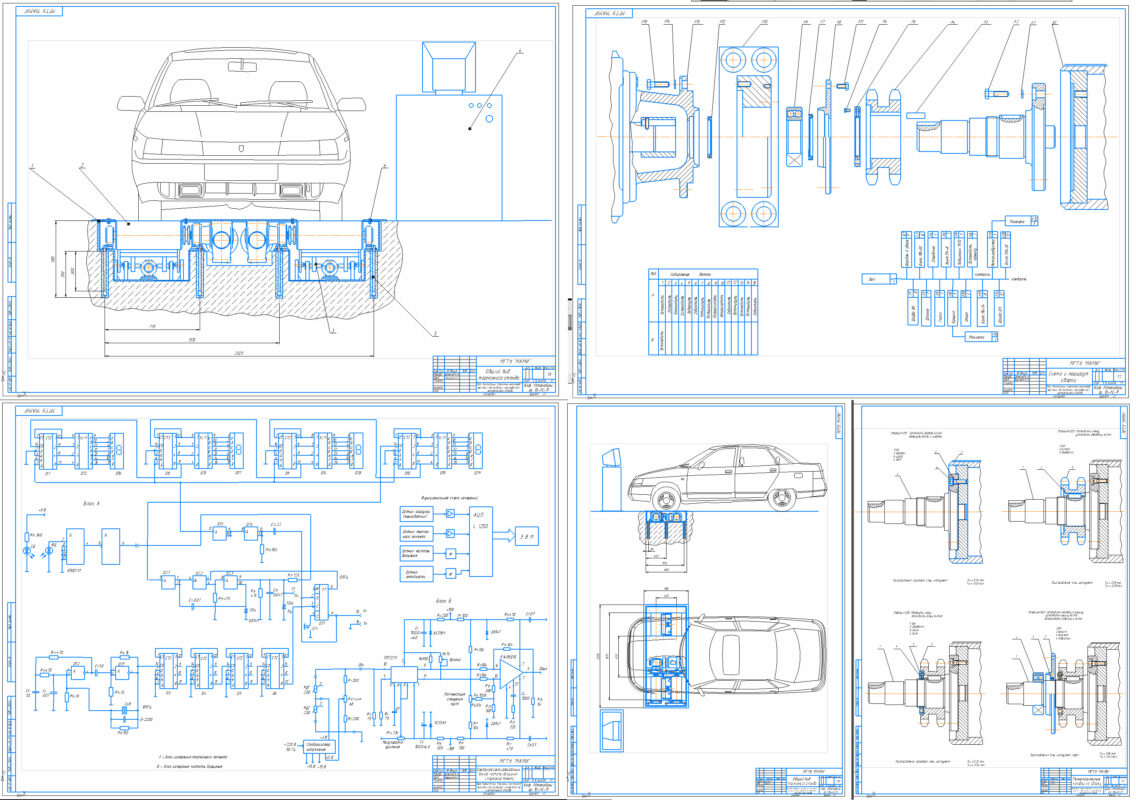

1) Графическая часть – 11 листов, в том числе:
- конструкционная часть 8 листов
- технологическая часть 3 листа
2) Пояснительная записка – 143 листа.
В записке представлены расчеты по всем частям проекта, а также необходимые схемы и рисунки, а по некоторым расчетам сводные таблицы.

Конструкционная часть содержит обоснование принятых мной технологических решений, технологические характеристики контрольного стенда проверки тормозов и его назначение, устройство и обслуживание. Также мной произведены расчеты основных параметров тормозного стенда, цепной передачи, а также кинематический и силовой расчет подъемного механизма.
Технологическая часть содержит разработанный мой технологический процесс операции сборки приводного вала тормозного стенда, а также производства втулочно-роликовых цепей.
В экономической части мною рассчитаны эффективность капиталовложений, срок окупаемости и годовой экономический эффект реорганизации поста диагностики тормозных механизмов легковых автомобилей.
В разделе «Экология и безопасность жизнедеятельности» разработаны требования по техники безопасности при эксплуатации тормозного стенда, даны характеристики метеорологических условий в рабочий зоне помещения, разработаны условия обеспечения пожаро и электробезопасности. Также в соответствии СНиП 05-23-95 «Естественное и искусственное освещение» проведен расчет внутреннего искусственного освещения и определены основные светотехнические величины искусственного освещения и мощность осветительной установки помещения.

Стенд тормозной автоматизированный предназначен для контроля эффективности тормозных систем легковых автомобилей подкатегории М1 по ГОСТ 25478 - 82 массой в снаряженном состоянии до 2,5 тонн и шириной колеи 950 – 1750 мм в условиях автотранспортных предприятий и станций технического обслуживания.
Стенды предназначены для эксплуатации на выделенных территориях автотранспортных предприятий, электрические сети которых не связаны с сетями жилых домов.
Контрольный стенд может эксплуатироваться в помещениях, отвечающих требованиям категории размещения 4 при климатическом исполнении ''У'' и ''УХЛ'' по ГОСТ 15150-69.
По устойчивости к механическим воздействиям – исполнение стенда обыкновенное по ГОСТ 12997-76.
Конструкция тормозного стенда предусматривает обслуживание легковых автомобилей разных марок типов и баз.
