Разработка стенда для притирки нижней крышки шатуна двигателей ЯМЗ 236 и ЯМЗ 238.

Днепропетровкий Национальный горный университет. Кафедра автомобили и автомобильное хозяйство, 2014г.
Конструкторская часть к дипломному проекту с разработкой стенда для притирки нижней крышки шатуна двигателей ЯМЗ 236 и ЯМЗ 238.

Разработка стенда для притирки нижней крышки шатуна двигателей ЯМЗ 236 и ЯМЗ 238.

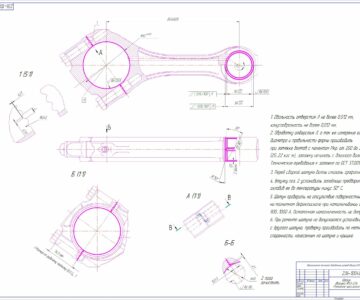

Стенд для притирки нижней части крышки шатуна двигателей предназначен для совместной притирки шатуна и крышки по шлицевому разъему.
Конструкторская часть содержит 3 листа формата А1 графической части, 23 страницы пояснительной записки содержащей 3 рисунка и 1 таблицу.
Выполнены расчеты пневмоцилиндра, клиноременной передачи, упругой муфты.
Техническая характеристика
1. Тип стационарный
2. Производительность, шт/час 24
3. Количество одновременно притираемых крышек к шатунам, шт. 4
4. Частота осциляции, дв.ход/мин 100
5. Установленная мощность, кВт 3,0
6. Расход сжатого воздуха в сети, м /час 0,008
7. Давление сжатого воздуха в сети, МПа 0,3...0,5
8. Время притирки слоя 0,01мм, с 30

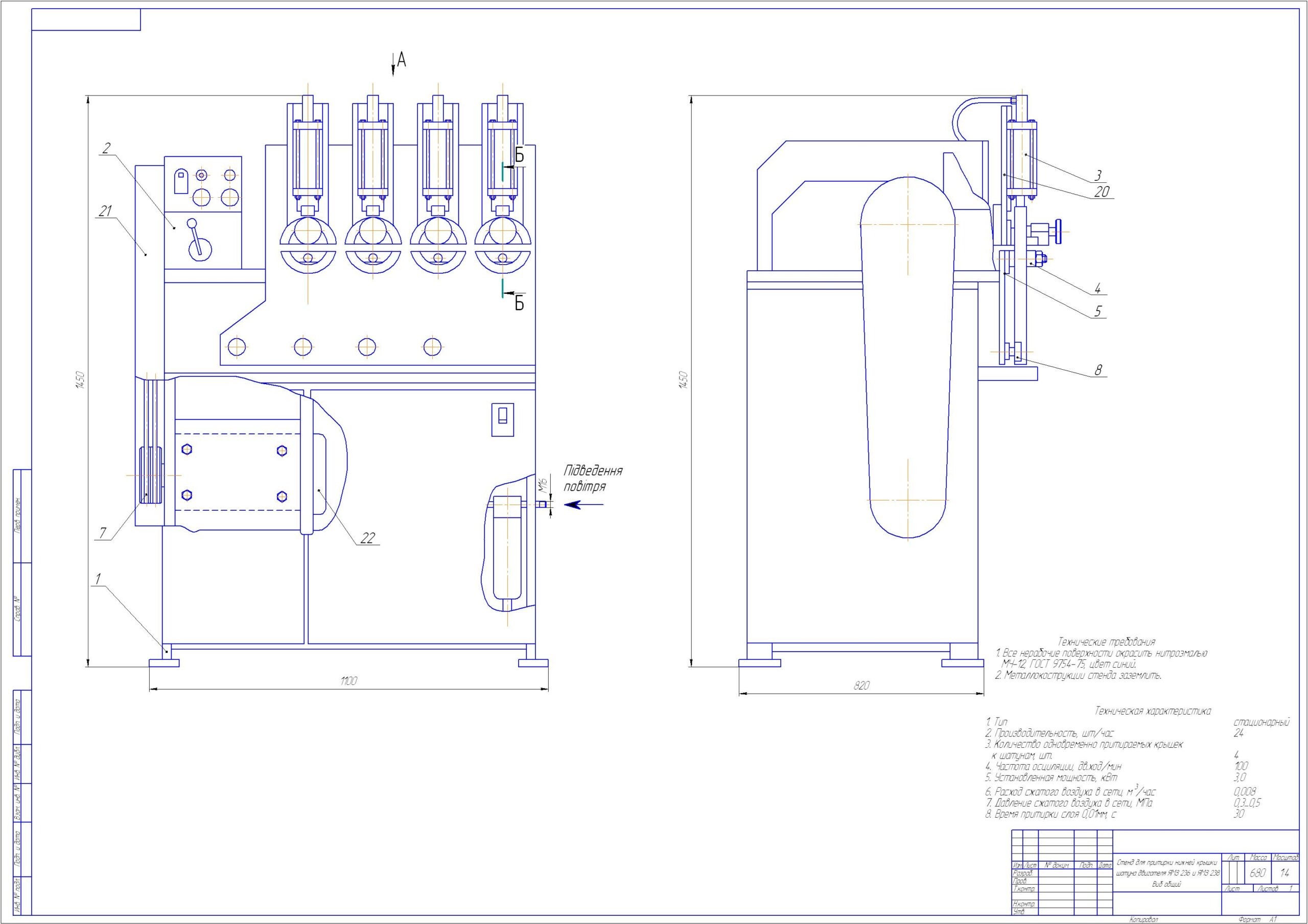

Состав: Вид общий стенда формата А1 ВО, сборочный узел на формате А1 СБ, деталировка на формате А1, спецификация, ПЗ. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Разработка стенда для притирки нижней крышки шатуна двигателей ЯМЗ 236 и ЯМЗ 238.

стенд для притирки нижней крышки шатуна двигателя ЯМЗ 236 и ЯМЗ 238\Деталировка\Винт.cdw
стенд для притирки нижней крышки шатуна двигателя ЯМЗ 236 и ЯМЗ 238\Деталировка\Винт1.cdw
стенд для притирки нижней крышки шатуна двигателя ЯМЗ 236 и ЯМЗ 238\Деталировка\Втулка.cdw
стенд для притирки нижней крышки шатуна двигателя ЯМЗ 236 и ЯМЗ 238\Деталировка\Рукоядка.cdw
стенд для притирки нижней крышки шатуна двигателя ЯМЗ 236 и ЯМЗ 238\Деталировка\Упор.cdw
⥭ ન 誨 㭠 ⥫ 236 238\⥭ ન . 誨 㭠 _1.cdw
⥭ ન 誨 㭠 ⥫ 236 238\⥭ ન . 誨 㭠-_1.cdw
стенд для притирки нижней крышки шатуна двигателя ЯМЗ 236 и ЯМЗ 238\Стенд притирка нижней крышки шатуна.DOC
стенд для притирки нижней крышки шатуна двигателя ЯМЗ 236 и ЯМЗ 238\Стенд притирки клапанов Спецификация.spw
стенд для притирки нижней крышки шатуна двигателя ЯМЗ 236 и ЯМЗ 238\Деталировка
стенд для притирки нижней крышки шатуна двигателя ЯМЗ 236 и ЯМЗ 238
