Разработка технологического процесса восстановления толкателя клапана газораспределительного механизма

ВЛАДИВОСТОКСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ЭКОНОМИКИ И СЕРВИСА
Кафедра сервиса и технической эксплуатации автомобилей
Курсовой проект на тему : Разработка технологического процесса восстановления толкателя клапана газораспределительного механизма
Владивосток 2016 год

Исходные данные:
1. Программа АРЗ - 800 КР двигателей в год.
2. Маршрутный коэффициент ремонта 0,85
3. Дефекты детали:
1) Износ стержня толкателя
2)выкрашивание поверхности пяты

Содержание
Введение 3
1.Технологическая часть 4
1.1 Характеристика условий работы деталей. 4
1.2 Технические условия на дефектовку. 4
1.3 Разработка вариантов маршрутов. 6
1.4 Маршрутная карта технологического процесса восстановления 7
1.5 План операций восстановления поверхностей 8
1.7. Нормирование технологических операций в соответствии с маршрутом восстановления. 9
2. Конструкторская часть 13
2.1. Силовой расчет приспособления 13
2.2. Описание принципа работы приспособления 15
2.3 Точностной расчет приспособления 16
2.4 Расчет технологической себестоимости разработки приспособления 17
Список использованных источников 18

Лист 1. Ремонтный чертеж детали.
Лист 2. Сборочный чертеж приспособления для ремонта детали

1.1 Характеристика условий работы деталей.
Толкатели изготовлены в виде - малых цилиндрических стаканов, во внутренней части которых имеются сферические углубления для установки штанги. Изготовлены толкатели из чугуна или стали и размещены в направляющих, выполненных в блоке ци-линдров. При работе двигателя толкатели все время провертываются вокруг своих осей, что необходимо для их равномерного износа. Вращение толкателя достигается за счет выпуклой поверхности его нижней пяты и скошенной поверхности кулачка распредели-тельного вала.

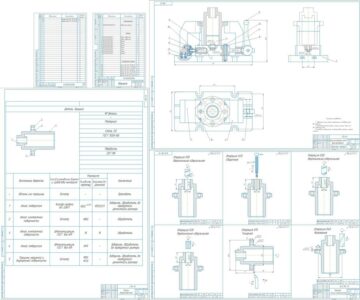

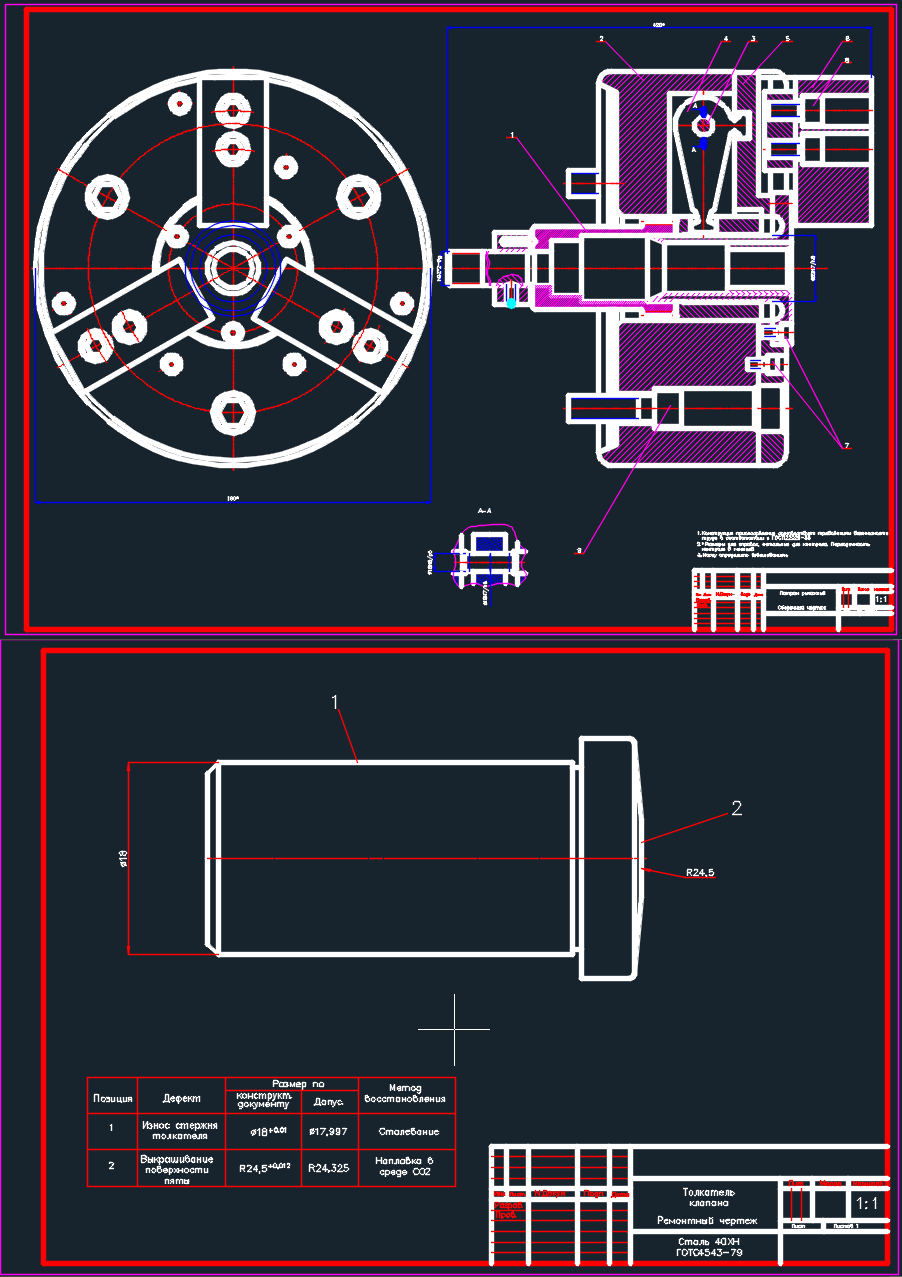

Состав: Операционная карта 010 шлифование (толкатель ), операционная карта 015 токарная (толкатель), спецификация патрона, маршрутная карта, пояснительная записка (восстановление толкателя), Ремонтный чертеж (толкателя клапана), Сборочный чертеж (патрон рычажный к 1К62) Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Разработка технологического процесса восстановления толкателя клапана газораспределительного механизма

Операционна карта 010 толкатель шлиф.doc
М _ к востановления.doc
Рем чертеж толкатель-Model.jpg
Патрон рычажный к 1К62-Model.jpg
Патрон рычажный к 1К62.dwl2
Патрон рычажный к 1К62.dwl
Рем чертеж толкатель.dwg
Патрон рычажный к 1К62.dwg
спецификация патрон.doc
РПЗ_востановление толкателя .doc
Операционна карта 015 толкатель токарная.doc
