Разработка техпроцесса по востановлению детали

Димитровградский технический колледж
Расчетно-графическая работа
по дисциплине "Ремонт автомобилей"
На тему: "Разработка техпроцесса по восстановлению детали Вал-шестерня"
Димитровград 2016

Основные дефекты обнаруженные на детали «вал шестерня»
1.Забиты центровые отверстия
2.Изношены шейки 35к6 и 35к6 (-0,4 мм)
3. Разбит шпоночный паз (А - А)

Состав: В данной расчетно-графическая работе содержит пояснительную записку (20 страниц), два чертежа А1: Вал-шестерня, Техпроцесс по востановлению. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Разработка техпроцесса по востановлению детали

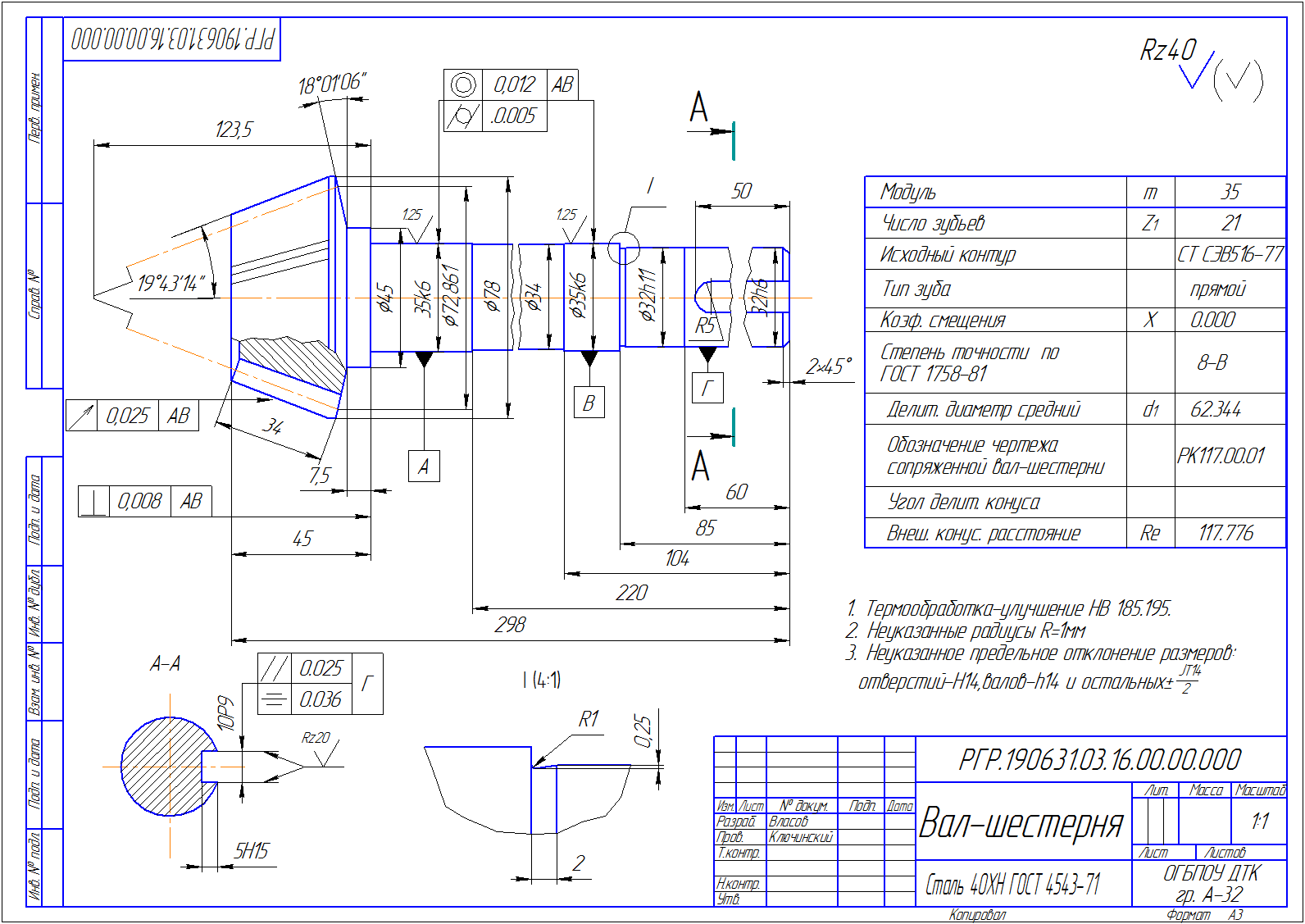

Власов\Вал-шестерня.cdw
Власов\Вал-шестерня.doc
Власов\таблица.frw
Власов
