Конкурс асов 3D-моделирования

Реконструкция производственно-технической базы АСП "Алекосервис"

Донецкий национальный технический университет
Кафедра "Автомобили и автомобильное хозяйство"
Дипломный проект на тему: «Реконструкция производственно-технической базы АСП "Алекосервис"»
Донецк 2014

Представлена модернизация стенда тормозных качеств для автомобилей категории М1 на базе существующего марки Bosch BSA 250. Сущность модернизации заключается в следующем: - удешевление конструкции, за счет изготовления отдельных деталей вручную; - улучшена цепная передача от мотор-редуктора путем установку двухрядной звездочки; - изменена конструкция рамы стенда.
Пояснительная записка состоит из 85 стр. 10 графических листов формата А1.

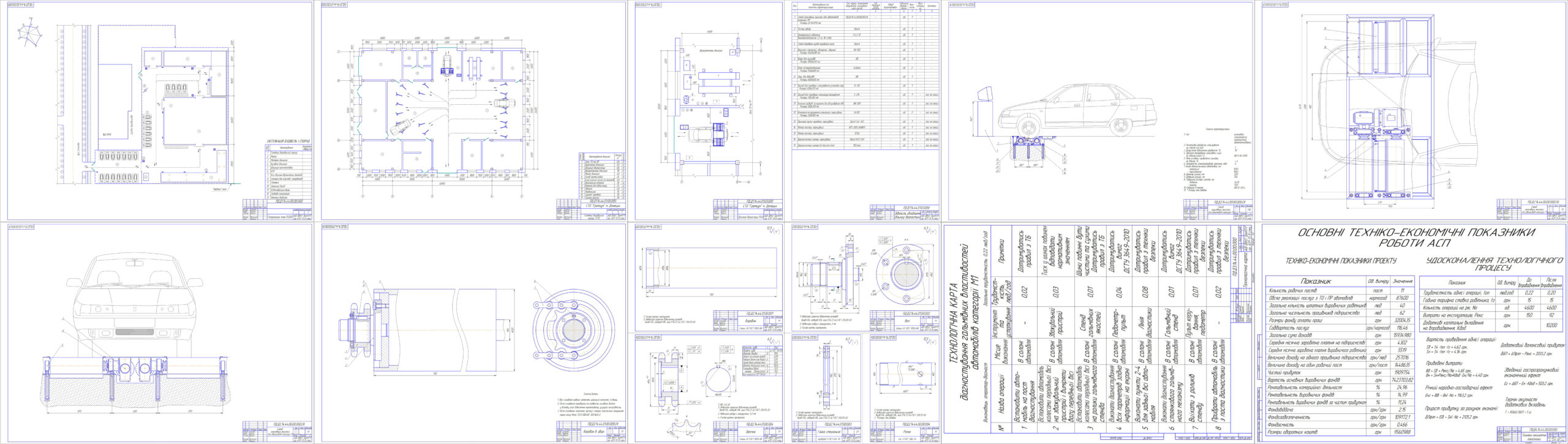

Состав: Стенд тормозных качеств (СБ), барабан в сборе, деталировка, спецификация, генеральный план АСП, главный производственный корпус, участок диагностики, технологическая карта, економические показатели работы АСП Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Реконструкция производственно-технической базы АСП "Алекосервис"

ДП\Алекосервис Моторный.doc
ДП\Барабан в зборі.frw
ДП\Вид збоку.frw
ДП\Вид зверху.frw
ДП\Вид зпереду.frw
ДП\Генплан.cdw
ДП\Дільниця.frw
ДП\Деталювання.frw
ДП\Корпус.cdw
ДП\Специфікація барабану.frw
ДП\Специфікація стенду.frw
ДП\Техкарта.cdw
ДП\Экономика01.cdw
ДП
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

стенд

Рейтинг: 200

Софт: КОМПАС-3D 16.1

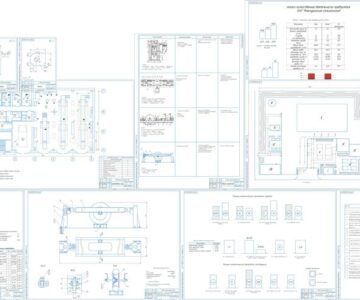

Состав: Производственный корпус предприятия до реконструкции (ВО), Производственный корпус предприятия после реконструкции (ВО), Стенд для проверки герметичности заправочных емкостей(СБ), Стойка (СБ), Гидравлическая схема установки (ВО), Плита крепления водяного насоса (Чертеж детали), Плита крепления компенсатора (Чертеж детали), Рамка ванны (Чертеж детали), Укосина Ванны (Чертеж детали), Укосина крепления водяного насоса (Чертеж детали), Рамка крепления насоса (Чертеж детали), Рамка ванны (СБ), Гистограмма и интегральная кривая (Чертеж детали), ПЗ, Генеральный план (ЭП), Производственный корпус до реконструкции (ЭП), Производственный кор-пус после реконструкции (ЭП), Медницкий участок до реконструкции (ЭП), Медницкий участок по-сле реконструкции (ЭП), Рама ванны (спецификация), Стенд для проверки герметичности за-правочных емкостей (спецификация), Гидравлическая схема установки (Спецификация), Стойка (спецификация),
