Ярославская государственная сельскохозяйственная академия
Кафедра технического сервиса
Дипломный проект по дисциплине "Технология ремонта машин"
На тему: «Реконструкция ремонтной мастерской с разработкой участка по восстановлению деталей двигателя Д-240 Л на базе СПК "Золотое руно" г.Тутаев, Тутаевского муниципального района Ярославской области"
Ярославль 2015
Исходные данные:
Основные дефекты шатунов: дефект D1– изгиб и скручивание стержня,
дефект D2 – износ отверстия верхней, дефект D3 – износ поверхности отверстия нижней головки, D4 - износ посадочных отверстий крышки шатуна под шатунные болты.
Годовая программа предприятия - 1000 деталей.
В данном дипломном проекте предложена технология восстановления шатунов. Рассчитана годовая трудоемкость работ по восстановлению изношенных деталей, на основе которой произведен расчет штата, производственных площадей, выбран комплекс основного технологического оборудования и выполнена планировка цеха.

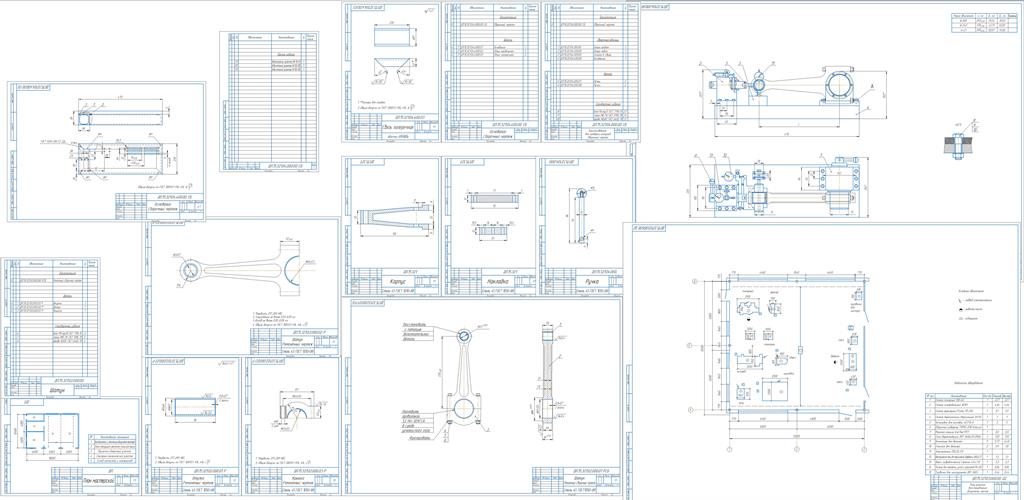

В конструкторская части предложена конструкция приспособления для проверки геометрии шатунов.
Дана оценка охраны труда на предприятии, внесено предложение по ее совершенствованию.
Дана экономическая оценка дипломного проекта, в частности экономический эффект от внедрения данного проекта и срок окупаемости.
Содержание:
Аннотация
Ведение
1 Характеристика предприятия СПК "Золотое руно"
1.1 Общие сведения о хозяйстве
1.2 Структура управления хозяйством
1.3 Специализация хозяйства
1.4 Землепользование и структура основных площадей
1.5 Показатели финансовой деятельности хозяйства
1.6 Состав и характеристика машинно–тракторного парка
1.7 Характеристика ремонтно–обслуживающей базы предприятия
1.8 Обоснование темы дипломного проекта
2 Проектирование технологического процесса восстановления детали
2.1 Анализ условий работы шатунов, основные дефекты
2.2 Выбор способа восстановления изношенных поверхностей
2.3 Разработка технологического маршрута восстановления детали
2.4 Разработка режимов и норм времени
3 Технологический расчет участка по восстановлению детали
3.1 Расчет трудоемкости объекта ремонта и годового объема работ
3.2 Режим работы, годовой фонд времени, численность рабочих на участке
3.3 Расчёт количества оборудования и рабочих мест
3.4 Расчёт площадей производственно-складских помещений
3.5 Расчёт годового расхода электроэнергии и тепла
3.6 Краткое описание процесса транспортирования детали на участке
4 Конструкторская часть
4.1 Анализ разработки
4.2 Общее устройство
4.3 Расчет конструкции на прочность
4.3.1 Расчет сварных соединений
4.3.2 Расчет резьбовых соединений
5 Безопасность и экологичность проекта
5.1 Введение
5.2 Организация работ по охране труда в хозяйстве
5.3 Производственная санитария
5.4 Техника безопасности
5.5 Пожарная профилактика
5.6 Анализ экологической обстановки в хозяйстве
5.7 Технические решения по улучшению условий труда, пожарной профилактике и охране природы
6 Экономическое обоснование проекта
6.1 Определение затрат на приобретение, доставку и монтаж оборудования для проектируемого участка
6.2 Экономическая эффективность от восстановления изношенных деталей в сравнении с новыми
6.3 Технико–экономические показатели проектируемого участка по восстановлению шатунов
Заключение
Приложения
Список использованных источников
