Реконструкция шиномонтажного участка АТП

0
283
27831
13
3
100

Дипломный проект по реконструкции шиномонтажного участка автотранспортного предприятия, с разработкой подъемника. Подъемник предназначен для вывешивания автомобилей и автобусов типа ЛиАЗ на посту замены колес. Подъемник монтируется на полу в помещении поста замены колес. Подъемник представляет собой жесткую металлическую конструкцию, состоящую из двух рам: нижней неподвижной и верхней подвижной. Они шарнирно соединены между собой. Подъемный механизм состоит из двух платформ: нижней неподвижной и верхней подвижной, между которыми помещен пневмоэлемент. Пневмоэлемент представляет собой квадратный мешок, на одну сторону которого вулканизируется вентиль. Верхняя и нижняя платформы подъемного механизма связаны направляющими, по которым перемещается верхняя платформа. Платформа имеет роликовые опоры через которые она давит на верхнюю раму и поднимает ее.
Подъемник имеет два подъемных механизма, размещенных в крайних секциях подъемника. Шарнирное соединение, верхняя и нижняя рамы образуют параллелограмм, что обеспечивает равномерное поднятие верхней рамы при неравномерных нагрузках в разных ее частях.
Подъемник имеет следующие технические характеристики:
Грузоподъемность – 15000кг.
Привод – пневматический.
Рабочее давление воздуха, МПа(кг/см2) – 0,5(5).
Высота подъема – 250мм.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
1 ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ 6
2 ТЕХНОЛОГИЧЕСКИЙ РАСЧЕТ 15
3 ОРГАНИЗАЦИЯ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА 41
3.1 Описание технологической планировки поста смены колес. 42
3.2 Описание шиномонтажного отделения 42
3.3 Описание вулканизационного отделения 43
3.4 Описание склада хранения автошин 43
3.5 Выполнение технологического процесса в шиномонтажном и шиноремонтном отделениях..………………44
4 КОНСТРУКТОРСКАЯ ЧАСТЬ 54
4.1 Назначение, устройство и принцип работы подъемника 54
4.2 Анализ конструкторских разработок 56
4.3 Расчет конструктивных элементов 62
4.4 Изготовление пневмобаллона.....................................................68
4.5 Сборка и испытание подъемника...............................................71
4.6 Техническая эксплуатация подъемника………………………73
4.7 Техника безопасности при работе с подъемником…………..74
5 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
4.1 Характеристика и анализ потенциальных опасностей и вредностей при реконструкции шиномонтажного комплекса ОАО ПАТП-2 75
4.2 Комплексные мероприятия фактической разработки и отражения БЖД в дипломном проекте 79
4.3 Разработка приоритетного вопроса (расчет искусственного освещения реорганизуемого шиномонтажного участка) 82
6. ЭКОНОМИЧЕСКАЯ ЧАСТЬ 89
6.1 Расчет затрат на перевозку 90
6.2 Расчет налогов и отчислений 96
6.3 Расчет капитальных вложений по штномонтажному участку 97
6.4 Расчет затрат по шиномонтажному участку в целом 99
6.5 Оценка влияния проектных решений на затраты и рентабельность предприятия…………………………………...107
ЗАКЛЮЧЕНИЕ ..109
СПИСОК ЛИТЕРАТУРЫ 111


Сообщить о проблеме
Автор
user-avatar vodevil87
Дата
10.05.2012
Язык
Русский
Состав

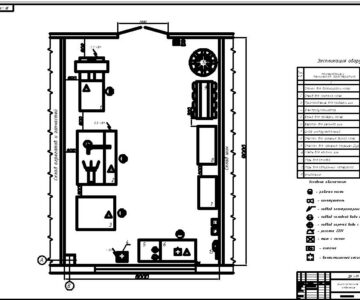

Пояснительная записка, чертежи генплана, производственного корпуса, шиномонтажного участка, технологическая планировка, техкарта идр.
Софт
КОМПАС-3D 10 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
      • icon-1-1.jpg 1-1.jpg
      • icon-1.cdw 1.cdw
      • icon-1. обоснование.cdw 1. обоснование.cdw
      • icon-Thumbs.db Thumbs.db
      • icon-Без имени-1копирование.jpg Без имени-1копирование.jpg
      • icon-Без имени-2копирование.jpg Без имени-2копирование.jpg
      • icon-Без имени-3копирование.jpg Без имени-3копирование.jpg
      • icon-Без имени-4копирование.jpg Без имени-4копирование.jpg
      • icon-Без имени-5копирование.jpg Без имени-5копирование.jpg
      • icon-Лист Microsoft Excel.xls Лист Microsoft Excel.xls
      • icon-Фрагмент (2).shs Фрагмент (2).shs
      • icon-Фрагмент.shs Фрагмент.shs
      • icon-один.jpg один.jpg
      • icon-первыйкопирование.jpg первыйкопирование.jpg
      • icon-2 ГЕН ПЛАН-1.cdw 2 ГЕН ПЛАН-1.cdw
      • icon-Thumbs.db Thumbs.db
      • icon-3 ПРОИЗВОДСТВЕННЫЙ КОРПУС.cdw 3 ПРОИЗВОДСТВЕННЫЙ КОРПУС.cdw
      • icon-Thumbs.db Thumbs.db
      • icon-Thumbs.db Thumbs.db
      • icon-Шиномонтажный комплекс.cdw Шиномонтажный комплекс.cdw
        • icon-Thumbs.db Thumbs.db
        • icon-Анализ конструкций.cdw Анализ конструкций.cdw
        • icon-домкрат-2.jpg домкрат-2.jpg
        • icon-домкрат-3.jpg домкрат-3.jpg
        • icon-домкрат-4.jpg домкрат-4.jpg
        • icon-домкрат-5.jpg домкрат-5.jpg
        • icon-домкрат-6.jpg домкрат-6.jpg
        • icon-домкрат-7.jpg домкрат-7.jpg
        • icon-домкрат-8.jpg домкрат-8.jpg
        • icon-домкрат-9.jpg домкрат-9.jpg
        • icon-домкрат.jpg домкрат.jpg
        • icon-подъемник.jpg подъемник.jpg
      • icon-аналоги подъемников.doc аналоги подъемников.doc
        • icon-Верхняя платформа20052007.cdw Верхняя платформа20052007.cdw
        • icon-Направляющая20052007.cdw Направляющая20052007.cdw
        • icon-Опорная платформа20052007.cdw Опорная платформа20052007.cdw
        • icon-Плита20052007.cdw Плита20052007.cdw
        • icon-Ролик20052007.cdw Ролик20052007.cdw
        • icon-Сборка12052007.cdw Сборка12052007.cdw
        • icon-Спецификация.spw Спецификация.spw
        • icon-Спецификация1.spw Спецификация1.spw
        • icon-Спецификация2.spw Спецификация2.spw
        • icon-Спецификация3.spw Спецификация3.spw
        • icon-Спецификация4.spw Спецификация4.spw
        • icon-Уголок20052007.cdw Уголок20052007.cdw
        • icon-Шарнир20052007.cdw Шарнир20052007.cdw
        • icon-таблицы.cdw таблицы.cdw
        • icon-Верхняя платформа20052007.cdw Верхняя платформа20052007.cdw
        • icon-Опорная платформа20052007.cdw Опорная платформа20052007.cdw
        • icon-Сборка12052007.cdw Сборка12052007.cdw
        • icon-ПВА 1.00.00.00 СБ.cdw ПВА 1.00.00.00 СБ.cdw
        • icon-ПВА 1.04.00.00 СБ.cdw ПВА 1.04.00.00 СБ.cdw
        • icon-ПВА 1.05.00.00 СБ.cdw ПВА 1.05.00.00 СБ.cdw
        • icon-прод ПВА 1.00.00.00 СБ.CDW прод ПВА 1.00.00.00 СБ.CDW
      • icon-Thumbs.db Thumbs.db
      • icon-Фрагмент.frw Фрагмент.frw
      • icon-Thumbs.db Thumbs.db
      • icon-Тех.карта 1.cdw Тех.карта 1.cdw
      • icon-Thumbs.db Thumbs.db
      • icon-БЖД.cdw БЖД.cdw
      • icon-Экономика.cdw Экономика.cdw
    • icon-1.Технико-экономическое обоснование.doc 1.Технико-экономическое обоснование.doc
    • icon-3.Организация видов работ на участке.doc 3.Организация видов работ на участке.doc
    • icon-4.Конструкторская часть.doc 4.Конструкторская часть.doc
    • icon-5. БЖД.doc 5. БЖД.doc
    • icon-6 Экономика.doc 6 Экономика.doc
    • icon-ВВЕДЕНИЕ.doc ВВЕДЕНИЕ.doc
    • icon-ВДП_1.cdw ВДП_1.cdw
    • icon-ВДП_2.cdw ВДП_2.cdw
    • icon-Задание.doc Задание.doc
    • icon-Заключение.doc Заключение.doc
    • icon-Замечания.doc Замечания.doc
    • icon-СОДЕРЖАНИЕ.doc СОДЕРЖАНИЕ.doc
