Рулевой механизм автомобиля ГАЗ 24-02

ПГУ
Кафедра автомобильного транспорта
Курсовой проект по дисциплине "Конструкция и расчёт автомобиля"
На тему:Рулевой механизм автомобиля ГАЗ 24-02
Новополоцк 2018

1.1 Исходные данные для расчета.
- Марка автомобиля ГАЗ 24-02
-Колёсная формула 4×2
- Полная масса (кг) 2040
в т. ч. на переднюю ось 920
на заднюю ось 1120
- Число цилиндров 4
- Максимальная скорость (км/ч) 142
- Максимально преодолеваемый подъём
- Время разгона до 100 км/ч (с) 16,2
- Габариты (м):
ширина 1,65
высота 1,59
- Двигатель мод. ЗМЗ 4022.10
- Тип (бензин, дизель) бензин
- Максимальная мощность (кВт)
развивается при частоте вращения
коленчатого вала n=4750 об/мин 69,9
- Максимальный крутящий момент (Hм)
развивается при частоте вращения
коленчатого вала n=3000 об/мин. 186
- Трансмиссия механическая
- Передаточные числа:
коробки передач Ӏ-3,5; ӀӀ-2,26;
ӀӀӀ-1,65; ӀV-1,0;
главной передачи 3,9
- Размер шин 205/70 R14
Содержание
Введение……………………………………………………………..………….3
1. Исходные данные для расчета…………………………………………………………….……………..4
2. Назначение рулевого механизмы и его типы……..…………………...…..5
3. Требования предъявляемые к рулевому механизму………………….…...10
4. Расчет и построение внешней скоростной характеристики двигателя….11
5. Расчёт тягового баланса автомобиля………………………………………16
6. Расчёт рулевого колеса ………………………..………….………………...24
Заключение……………………………………………………………………...25
Список используемой литературы…………………………………………….26

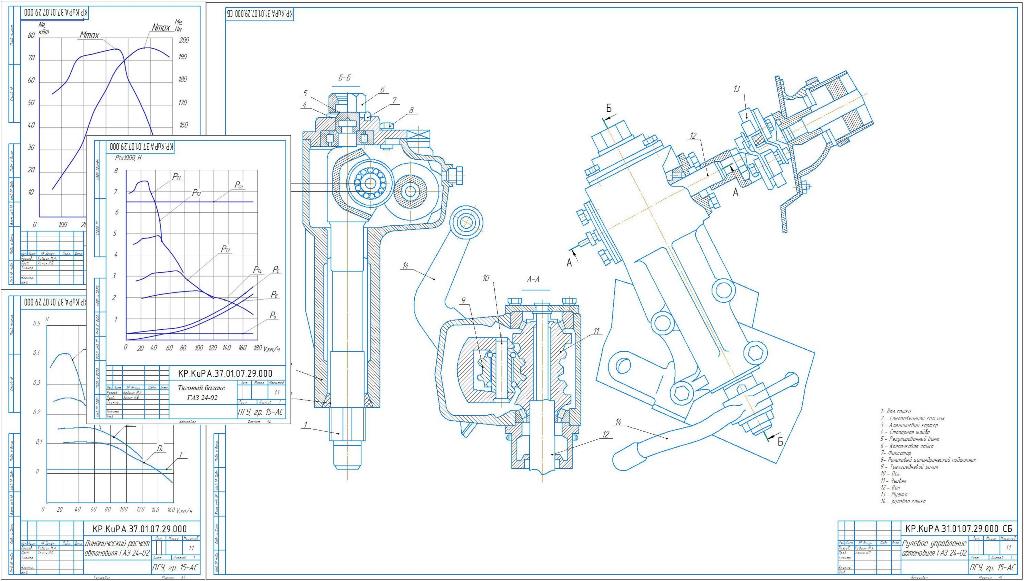

Состав: Схема рулевого управление автомобиля ГАЗ 24-02, графики, записка Язык документа

Софт: КОМПАС-3D 16

Файлы:
Тип моя записка.docx
Чертёж 2.cdw
Чертёж 3.cdw
Grafik_4_volga_cdw_bak.cdw
rulka.cdw
