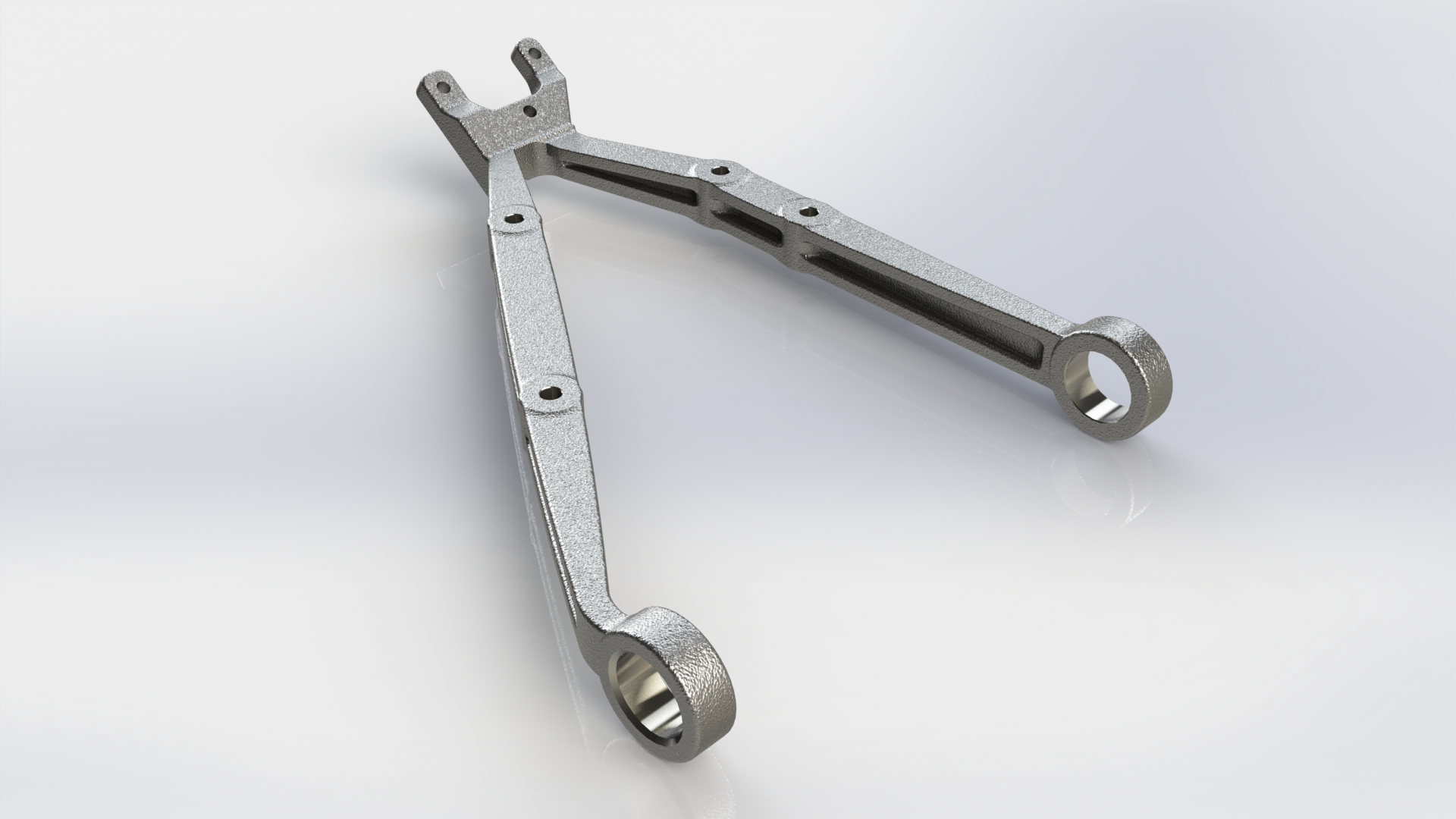

Правый и левый рычаги передние нижние Ваз 2121. Рычаги выполнены методом литья.
Строилась модель правого рычага по имеющимся рычагам в наличии, все размеры сняты также с имеющихся рычагов, размеры между ушками сайлентблоков могут отличатся но не значительно (+/-5 мм), так как рычаг поджимается осью нижних рычаги, зазор регулируется проставочными шайбами. Ввиду этого рычаги могут быть деформированы сжатием (стягиванием)... Все технологические размеры выдержаны и соответствуют размерам имеющимся у меня рычагов...
3D модель была выстроена по правому рычагу. После чего зеркально отражено тело в левый рычаг в исходном файле и деталь была вставлена в новый файл, а левый рычаг в исходном файле был погашен.
- Главная -
- Чертежи -
- Транспорт -
- Автосервис и автомобильное хозяйство -
- Рычаги подвески передние нижние ВАЗ-2121
Рычаги подвески передние нижние ВАЗ-2121
0
63
2512
56
8
60
Автор
Денис
Спасов
Дата
06.06.2017
Язык
Русский
Состав
Модель одной деталью
Софт
SolidWorks 2016 SP4
Как открыть?
Содержимое архива
-
Правый нижний рычаг передней подвески Ваз-2121.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
