Чашки пружины передней подвески ВАЗ-2121

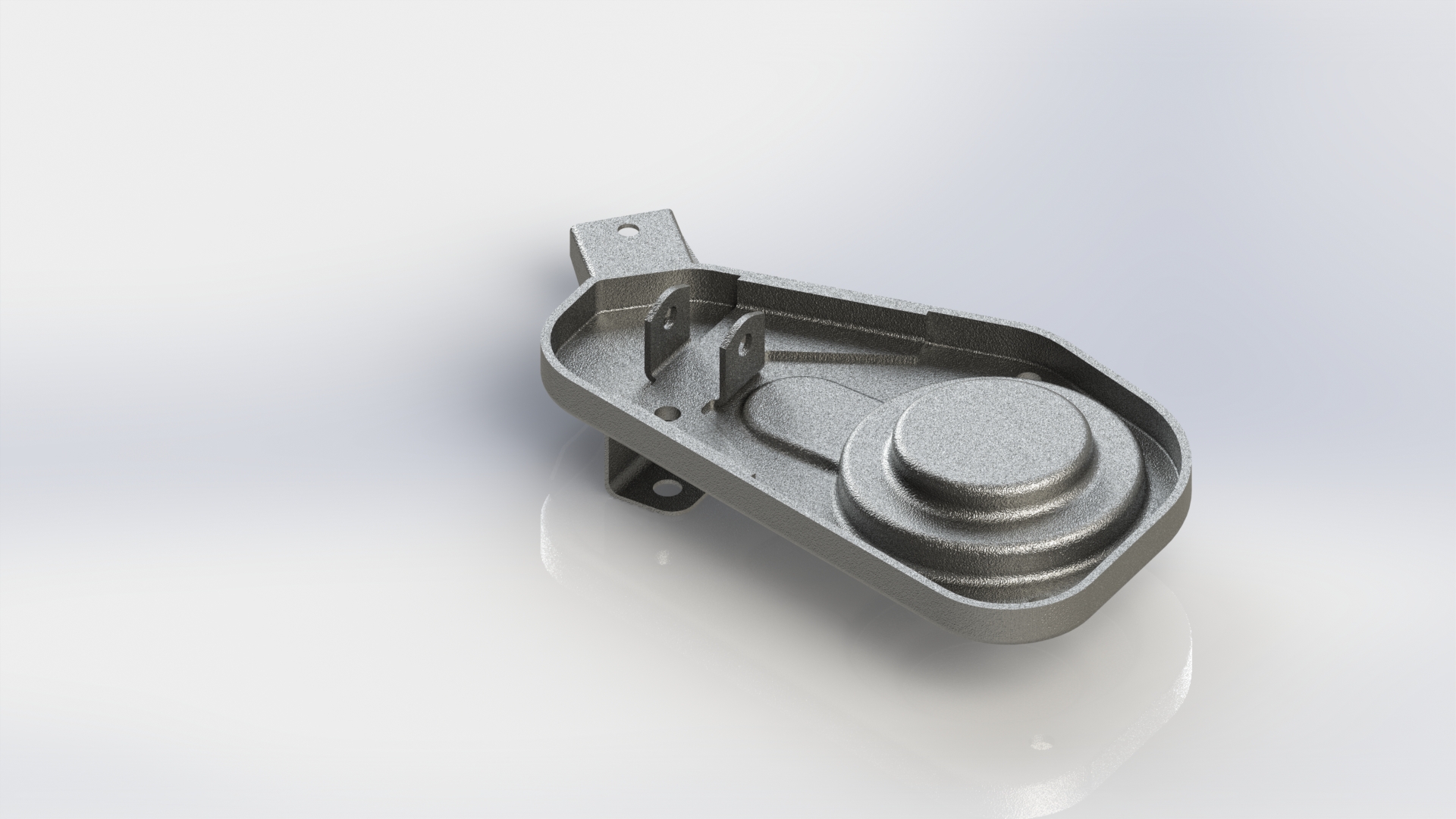

Представляю модели новых деталей нижних опор пружины передней подвески Ваз-2121 правой и левой или как они называются по каталогу нижние чашки пружин передней подвески Ваз-2121 с каталожными номерами 2121-2902734 (правая) и 2121-2902735 (левая) соответственно. Нижняя опора выполнена методом производственной штамповки с последующей обработкой. Конструкция состоит из 3 разных деталей соединенных между собой точечной сваркой. Все технологические размеры выдержаны и соответствуют размерам имеющимся у меня опор. Детали отлично сопрягаются с Рычагами подвески передними нижними ВАЗ-2121 (/transport/autoservis/ryichag..)...
3D модель была выстроена по левой чашке пружины передней подвески Ваз-2121. Минусом данной модели является посадочное место под пружину, в данной модели нет змеевидного выреза под посадку пружины. После чего зеркально отражено тело в правую чашку пружины. В исходном файле основная деталь была погашена и сохранена в новый файл.

Состав: Модель одной деталью Язык документа

Софт: SolidWorks 2017 SP1

Сайт: www

Просмотр файлов
Чашка пружины передней правая Ваз-2121.SLDPRT
Чашка пружины передняя левая Ваз-2121.SLDPRT
