Станок для балансировки коленчатых валов ТБ КВ 300 позволяет балансировать коленчатые валы (в том числе в сборе с маховиком и корзиной сцепления) большинства присутствующих на российском рынке двигателей внутреннего сгорания. Используется для работы в условиях авторемонтного предприятия.
Технические характеристики:
предельные параметры балансируемого ротора: максимальный вес - 300 кг; минимальный вес - 3 кг; максимальное расстояние между шейками - 1300 мм; минимальное расстояние между шейками - 120 мм; максимальный диаметр балансируемого ротора - 700 мм.
параметры балансировки: диапазон рабочих частот вращения - 200-2000 об/мин; минимально достижимый удельный остаточный дисбаланс - 0,5 г·мм/кг; вывод результатов измерения - дисплей, принтер, файл.
параметры станка: электропитание - 220 В / 2,2 кВт; ширина - 950 мм; длина - 1900 мм; высота - 1800 мм; вес - 800 кг.

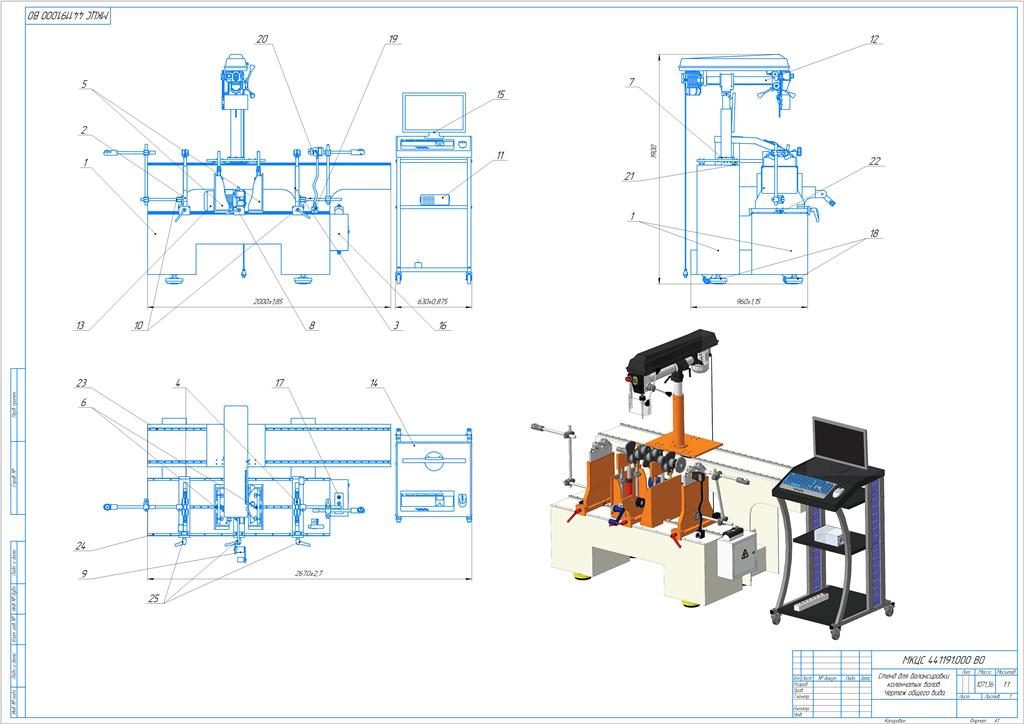

Примерная модель, так как создана по габаритным размерам и по фотографиям. Некоторые узлы и компоненты станка не имеют историю построения. Представлен также чертеж общего вида станка со спецификацией.
