Стапель для рихтовки кузова

Стапель — стенд для восстановления геометрии кузова автомашины, устройство, которое позволяет выправлять кузов до нормативных параметров путем приложения разнонаправленных усилий.

Техническая характеристика:
1. Габаритные размеры 5500х2100х2350 мм.
2. Масса не более 2500кг.
3. Высота платформы, мах 600 мм.
4. Размер рабочей зоны 7•4 м.
5. Тяговое усилие стоек, мах 2•10 т.
6. Рабочее давление воздуха, 8 бар.
7. Мах. грузоподъёмность, 3500 кг.

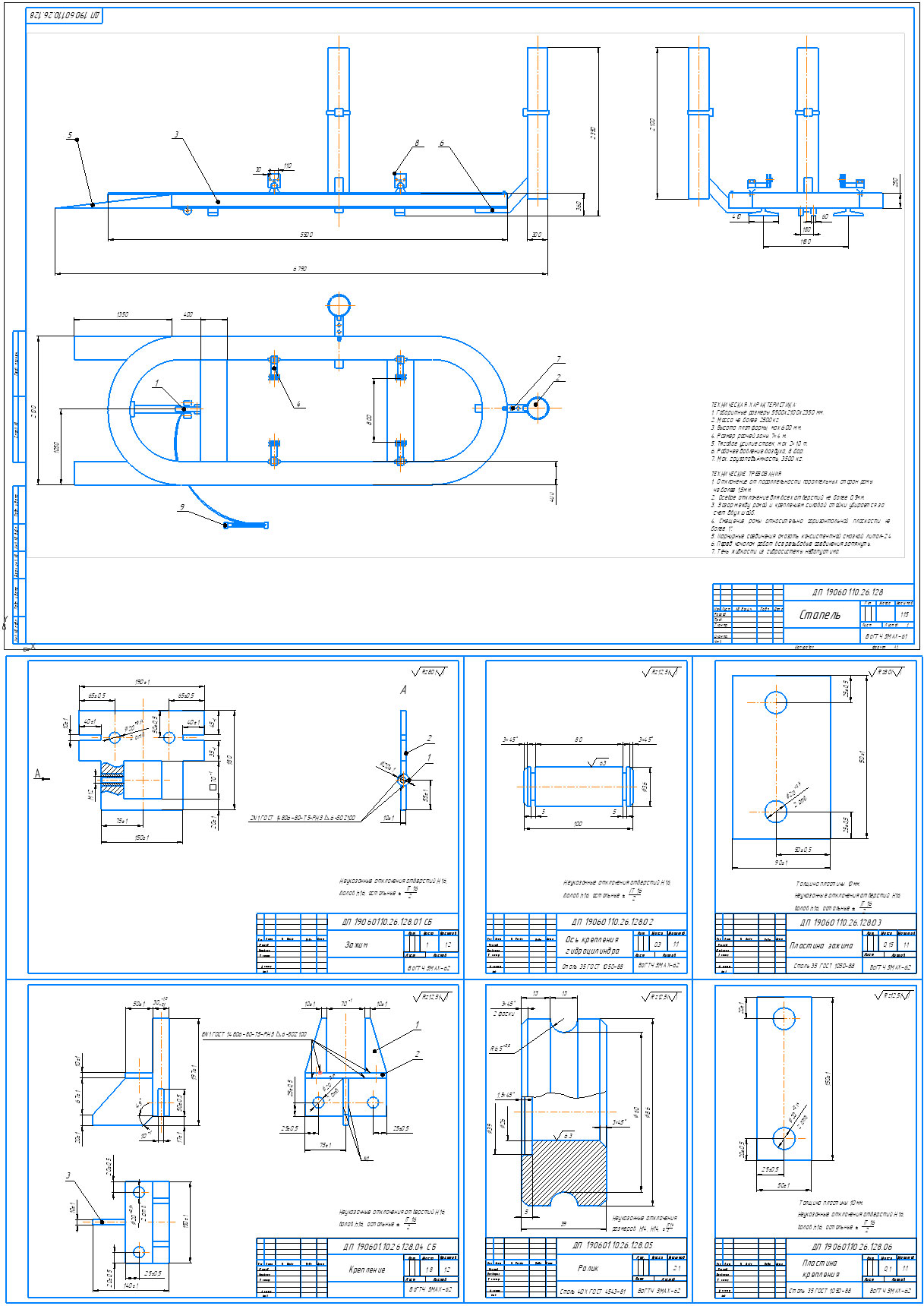

Состав: Общий вид, деталировка, спецификация Язык документа

Софт: КОМПАС-3D V13

Файлы:
ст-1\~$талировка.fr~
ст-1\деталировка.frw
ст-1\Специф1Стапель.cdw
ст-1\стапель.cdw
ст
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
