ФГБОУ ВПО «Сибирская государственная автомобильно-дорожная академия (СибАДИ)»
Кафедра «Эксплуатация и ремонт автомобилей»
Курсовой проекту по дисциплине «ОПЭТО» на тему: «Проектирование стенда для сборки-разборки редуктора заднего моста»
Омск-2013г.

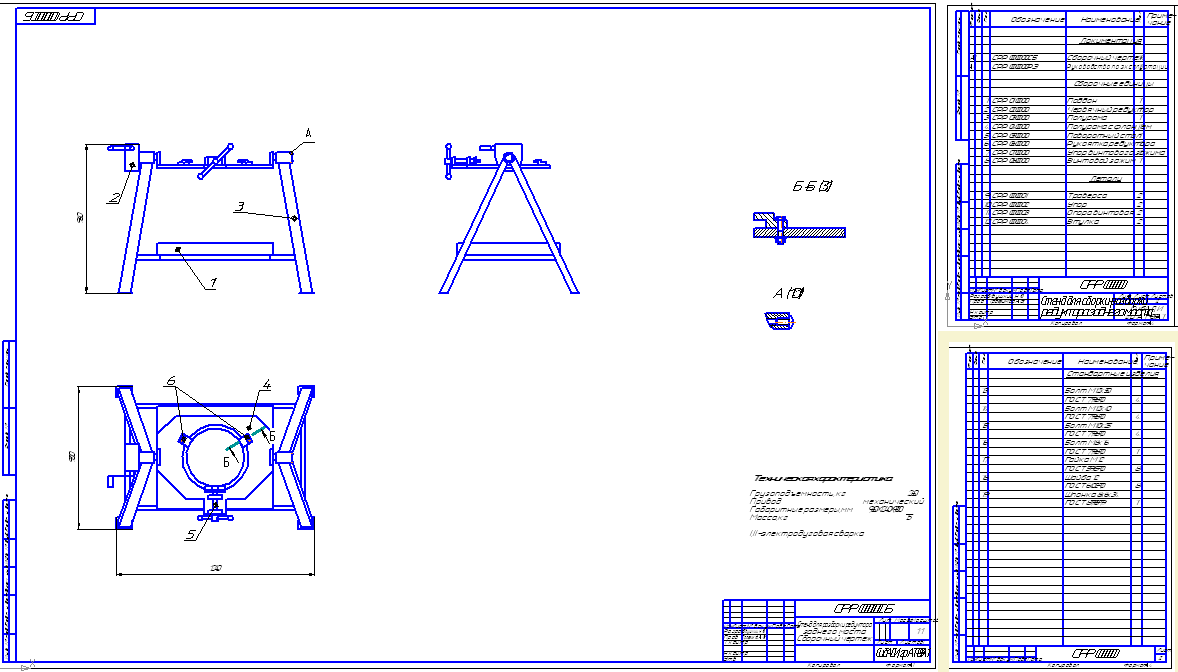

Стенд для разборки и сборки редуктора заднего моста.
Стенд предназначен для разборки и сборки редуктора заднего моста автомобилей ГАЗ-3307, 3309, 53, 66 .
Техническая характеристика
Тип переносной
Угол поворота стола, град 360
Способ поворота столаручной, червячным редуктором
Способ фиксации вручную, винтовым зажимом
Габаритные размеры, мм 960x1240x900
Масса стенда, кг 75
Максимальная масса устанавливаемых редукторов, кг 260
Почему в спецификации есть 9,10,11,12 пункты, а на чертеже их нет или если скачать чертёж они будут?
Нет, не будет. Все так же как на картинке. 9 и дальше это детали, и автор их не обозначил, так же как и стандартные изделия и часть сборочных единиц.
Да и сам чертеж схематичный и примитивный.
А нет такого же чертежа, но только с этими пунктами со всеми и выносками позиций?
Приспособление простое. Проставить позиции сможете самостоятельно.
Рассмотрите еще вот такой вариант или вот такой.
В этой работе присутствует конструкторский расчет?
Нет расчетов конструкции.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1.ТЕХНИЧЕСКОЕ ЗАДАНИЕ
1.1 Общая характеристика изделия
1.2 Характеристика объекта технического воздействия
2. ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ (Обоснование варианта разработки изделия)
2.1 Анализ существующих конструкций
2.2 Выбор вариантов изделия и его разработки
2.3 Техническое обоснование выбранного варианта изделия
3. ЭСКИЗНЫЙ ПРОЕКТ ИЗДЕЛИЯ
4. ТЕХНИЧЕСКИЙ ПРОЕКТ ИЗДЕЛИЯ
4.1 Разработка структуры изделия
4.2 Обоснование выбора (расчет) элементов изделия
5. РАЗРАБОТКА КОНСТРУКТОРСКИХ ДОКУМЕНТОВ
