Стенд для разборки редукторов заднего моста

394

32463

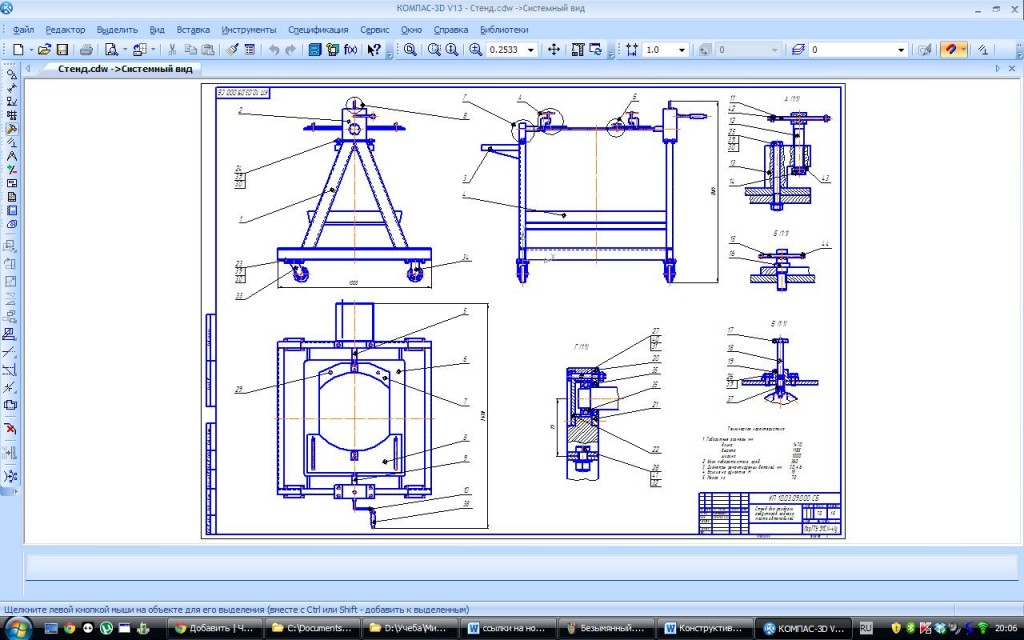

Чертеж Стенд для разборки редукторов заднего моста

Стенд предназначен для проворачивания редукторов заднего моста автомобилей вокруг горизонтальной оси. Его масса составляет 70 кг.
Стенд оснащён редуктором с ручным приводом, который монтируется на его раме, подшипникового узла, поворачивающегося стола, устройства для фиксации стола, устройств для закрепления редуктора, колес для перемещения стенда, два из которых поворотные.

Задний мост Редуктор Стенд

Автор

Михаил

Дата

23.11.2012

Язык

Русский

Состав

ВО, СБ,Спецификации,Деталировка, ПЗ

Софт

КОМПАС-3D Как открыть?

Содержимое архива

стенд
- конструктив
  - Замок.cdw
  - Винт замка.cdw
  - Спецификация.cdw
  - Стенд.cdw
  - Рама.cdw
  - Направляющая.cdw
  - Гайка.cdw
  - Стол_неподвиж.cdw
  - Спецификация 2.cdw
  - Палец.cdw
  - Стол_подвиж.cdw
  - Упор.cdw
  - Винт.cdw
  - Крышка.cdw
- 5_Конструкторская разработка.doc
