Редуктор заднего моста

Архангельский государственный технический университет
Кафедра транспортных машин
Курсовой проект по дисциплине «Теория и конструкция машин и оборудования лесного комплекса»
На тему "Разработка главной передачи МАЗ-509"

В данной работе рассматривается разработка главной передачи с последующем расчетом на прочность.

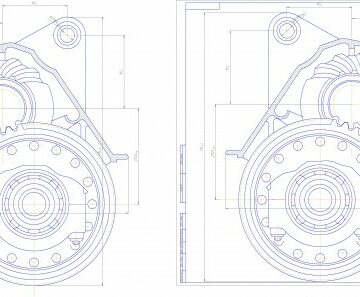

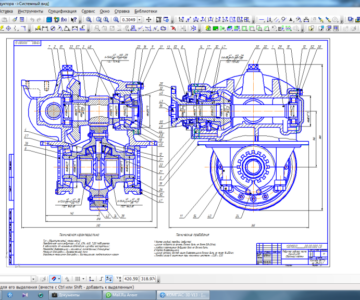

Графическая часть содержит сборочный чертеж, деталировку.
Содержание
1. Назначение главной передачи автомобиля МАЗ-509 и требования, предъявляемые к ней
2.Кинематическая схема проектируемого узла
3.Подбор материала для основных деталей
4.Определение геометрической формы и размеров основных деталей
5.Расчет на контактную усталость
6.Расчет зубьев на усталость при изгибе
7.Расчет зубчатых колес на прочность
8.Расчет валов главной передачи на статическую прочность
9.Выбор подшипников
10.Сравнение конструкции разработанного узла
с аналогичным узлом прототипа
Список литературы

Состав: Пояснительная записка (26 стр.), Деталировка(вал-шестерня, ведомая шестерня, фланец), Главная передача (СБ, спецификация на чертеже) Язык документа
