Стенд для срезания тормозных накладок с передних и задних колодок грузовых автомобилей.

Стенд предназначен для срезания тормозных накладок с передних и задних колодок грузовых автомобилей.

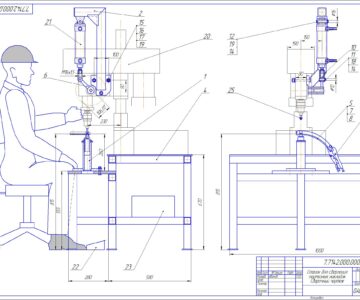

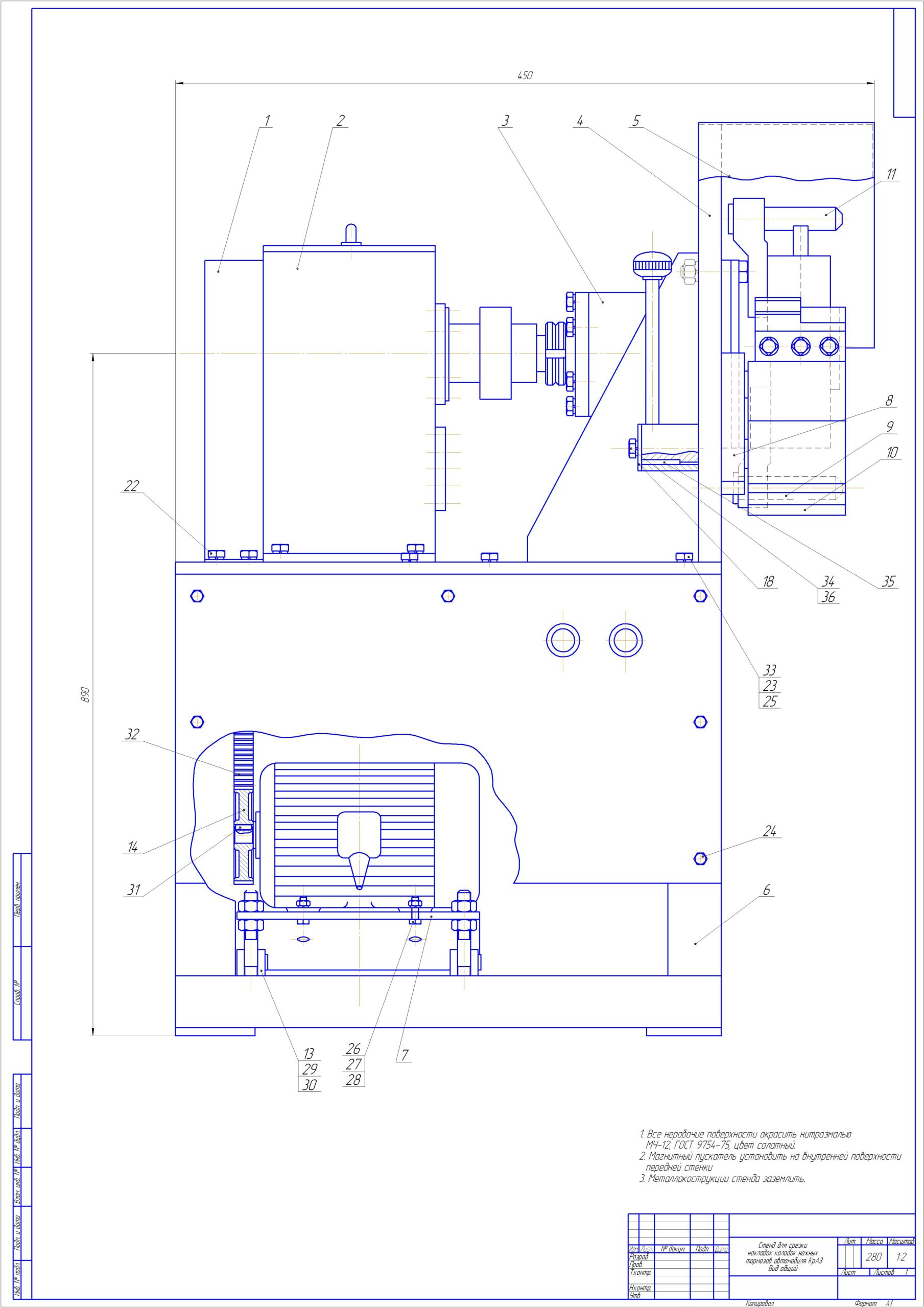

Состав: Общий вид стенда (ВО) два чертежа формата А1, сборочный чертеж шпинделя формата А1, деталировка на двух форматах А1, спецификации, ПЗ (расчет и описание стенда) Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Стенд для срезания тормозных накладок с передних и задних колодок грузовых автомобилей.

Стенд для срезки торм_колод_КРАЗ/
Стенд для срезки торм_колод_КРАЗ/Thumbs.db
Стенд для срезки торм_колод_КРАЗ/Деталировка1/
Стенд для срезки торм_колод_КРАЗ/Деталировка1/крышка.cdw
Стенд для срезки торм_колод_КРАЗ/Деталировка1/крышка3.cdw
Стенд для срезки торм_колод_КРАЗ/Деталировка1/Полумуфта зубчатая.cdw
Стенд для срезки торм_колод_КРАЗ/Деталировка1/Стакан нажимной.cdw
Стенд для срезки торм_колод_КРАЗ/Деталировка1/Упор.cdw
Стенд для срезки торм_колод_КРАЗ/Деталировка1/Щуп.cdw
Стенд для срезки торм_колод_КРАЗ/Деталировка2/
Стенд для срезки торм_колод_КРАЗ/Деталировка2/Вал.cdw
Стенд для срезки торм_колод_КРАЗ/Деталировка2/Корпус.cdw
Стенд для срезки торм_колод_КРАЗ/Деталировка2/Крышка3.cdw
Стенд для срезки торм_колод_КРАЗ/Деталировка2/Палец.cdw
Стенд для срезки торм_колод_КРАЗ/Деталировка2/Шайба.cdw
Стенд для срезки торм_колод_КРАЗ/Расчет стенда.doc
Стенд для срезки торм_колод_КРАЗ/Стенд Спецификация.spw
Стенд для срезки торм_колод_КРАЗ/Стенд_1_А1.cdw
Стенд для срезки торм_колод_КРАЗ/Стенд_2_А1.cdw
Стенд для срезки торм_колод_КРАЗ/Шпиндель Спецификация.spw
Стенд для срезки торм_колод_КРАЗ/Шпиндель_А1.cdw
