Стенд для выпрессовки венца маховика

Универсальный стенд для работы с различными диаметрами маховиков и не требующий высокой квалификации рабочего. Позволяющий, снизить трудоёмкость процесса выпрессовки венца маховика и максимально упростить эту операцию.
Техническая характеристика
1. Тип гидравлический
2.Тип распределения золотниковый
3. Максимальное усилие, кН. 70
4. Ход штока, мм 200
5. Диаметр цилиндра мм. 135
6. Электродвигатель насосной станции 4А71В4У3
7. Тип НШ-10Е-2 шестерёнчатый
8. Максимальное давление МПа 15
9. Расход л/мин. 12
10. Рабочая жидкость масло индустриальное
11. Габаритные размеры мм. 720x680x1740

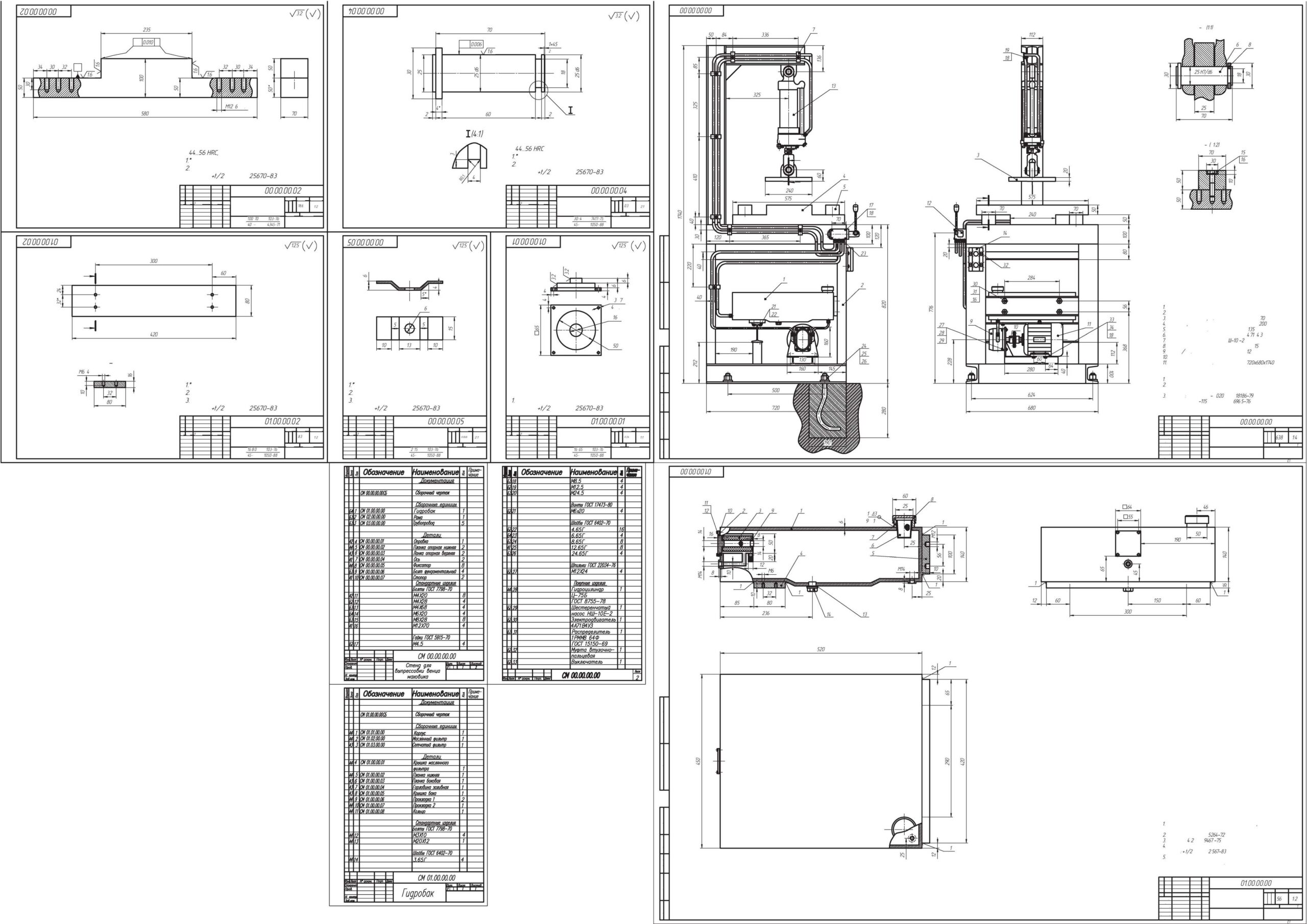

Состав: Стенд (СБ), Гидробак (СБ), Деталировка (Планки, фиксатор, ось), Спецификации Язык документа

Софт: КОМПАС-3D 15

Файлы:
Спецификация СТЕНД.dwg
Деталировка 3 лист.frw
Бак 2 лист.cdw
Выпрессовщик венца маховика.cdw
Спецификация СТЕНД.frw
