Кафедра строительного производства и управления недвижимостью
Диплом на тему "СТО легковых автомобилей в г. Междуреченск". 2011
В составе дипломного проекта: пояснительная записка 157 с (.doc), 10 листов графической части (.dwg).
Содержание пояснительной записки:
1 Архитектурно-строительный раздел
1.1 Введение
1.2 Исходные данные для проектирования
1.3 Технологический процесс производства
1.4 Генеральный план
1.5 Объемно – планировочное решение
1.6 Архитектурно – конструктивное решение здания и его элементы
1.6.1 Фундамент
1.6.2 Фундаментные балки
1.6.3 Колонны
1.6.4 Балки
1.6.5 Перекрытие
1.6.6 Покрытие, кровля, прогоны
1.6.7 Перегородки
1.6.8 Витражи, окна
1.6.9 Двери, ворота
1.6.10 Полы
1.6.11 Теплотехнический расчет стенового ограждения
1.6.12 Стены
2 Расчетно-конструктивный раздел
2.1 Расчет главной балки в осях Б-Г пролетом 14м
2.1.1 Выбор стали
2.1.2 Сбор нагрузок
2.1.3 Определение расчетных усилий
2.1.4 Определение высоты главной балки
2.1.5 Компоновка сечения
2.1.6 Геометрические характеристики сечения балки
2.1.7 Проверяем балку по I и II группе предельных состояний
2.1.8 Проверка и обеспечение общей устойчивости балки
2.1.9 Проверка и обеспечение местной устойчивости элементов балки
2.1.10 Сварные швы
2.1.11 Расчет опорного ребра
2.2 Расчет колонны К8
Выбор стали
Сбор нагрузок
Подбор сечения колонны
Проверки по I группе предельных состояний (нормальным
напряжениям)
2.2.5 Проверим сечение колонны на устойчивость в плоскости и из плоскости
действия момента
Проверка местной устойчивости пояса и стенки
2.2.7 Конструирование и расчет оголовка колонны
Определяем высоту, толщину опорного столика, для опирания балки сбоку
2.2.8 Расчет базы колонны
Расчёт анкерных болтов
3 Организационно-технологический раздел
3.1 Технологический раздел
3.1.1 Введение
3.1.2 Спецификация монтажных элементов
3.1.3Выбор монтажных приспособлений
3.1.4 Выбор метода монтажа строительных конструкций
3.1.4.1 Определение требуемых параметров кранов
3.1.4.2 Результат выбора монтажных кранов
3.1.5 Калькуляция трудовых затрат и заработной платы
3.1.6 Описание производства работ
3.1.6.1 Колонны
3.1.6.2 Балки
3.1.6.3 Укрупнительная сборка балок пролетом 14м.
3.1.7 Организация рабочего места
3.1.8 Указания по производству работ
3.1.9 Контроль качества монтажных элементов
3.1.10 Организация рабочего места
3.1.10.1 Общие требования
3.1.11 Техника безопасности при монтаже элементов. Монтажные работы
3.1.11.1 Организация работ
3.1.11.2 Организация рабочих мест
3.1.11.3 Порядок производства работ
3.1.12 Требования безопасности при выполнении сварочных и газопламенных работ
3.1.12.1 Общие требования
3.1.12.2 Требования безопасности к технологическим процессам и местам производства сварочных и газопламенных работ
3.1.12.3 Требования безопасности при ручной сварке
3.1.12.4 Требования безопасности при хранении и применении газовых баллонов
3.2 Организационный раздел
3.2.1 Ведомость объемов работ
3.2.2 Определение требуемых затрат труда и потребности в строительных материалах
3.2.3 Карточка определения продолжительности работ
3.2.4 Расчет параметров сетевого графика
3.2.5 Ведомость расчета площадей складов
3.2.6 Определение потребности во временных зданиях и сооружениях
3.2.7 Нормы расхода воды на строительные нужды
3.2.8 Организация электроснабжения строительной площадки
3.2.9 Потребление электроэнергии
4 Экономический раздел
4.1 Локальный сметный расчет
4.3 Объектный сметный расчет
4.4 Сводный сметный расчет стоимости строительства
5 Экологичность и безопасность проекта.
5.1 Охрана труда.
5.1.1 Анализ вредных и опасных производственных факторов
5.1.2 Мероприятия по безопасным и безвредным условий труда
5.1.3 Техника безопасности
Производственная санитария
5.1.5 Противопожарная безопасность
Промышленная экология.
5.2.1 Анализ воздействия на окружающую среду
5.2.2 Мероприятия по защите окружающей среды.
5.2.3 Расчет платежей за загрязнение окружающей среды.
5.2.3.1 Выбросы ЗВ от передвижных ИЗА – грузовые, автобусы.
5.2.3.2 Плата за сброс ЗВ в водные объекты.
Плата за размещение отходов.
5.3 Чрезвычайные ситуации
5.3.1 Мероприятия по защите человека от аварии
5.3.2 Меры по ликвидации последствий чрезвычайных ситуаций
6. Управление качеством строительной организации
6.1 Политика организации в области качества
6.2 Система менеджмента качества в организации.

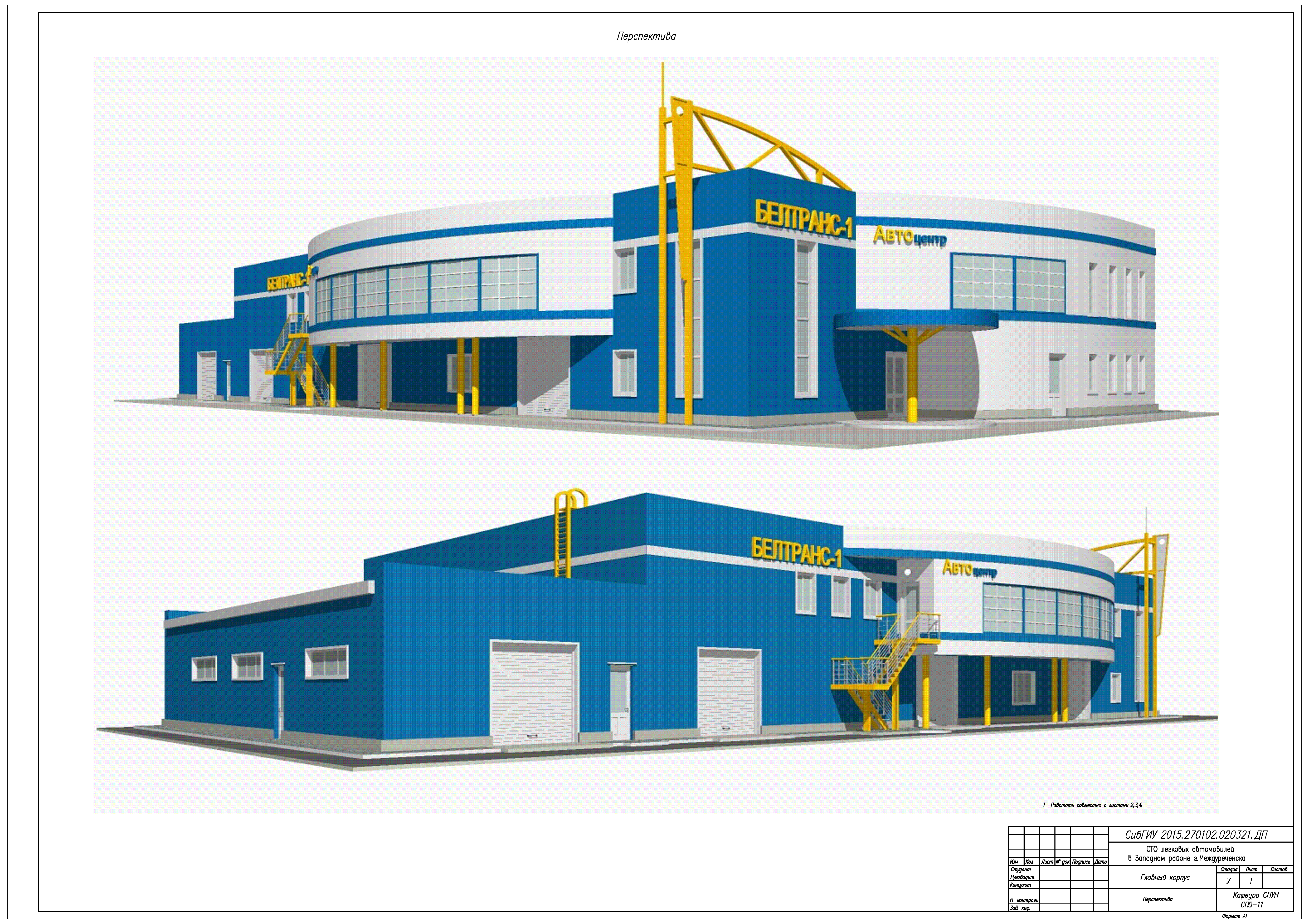

Чертежи: архитектурно-строительные решения 4 л + перспектива, конструктивные решения (балка, колонна) 1 л, технологическая карта на монтаж каркаса, технологическая карта на устройство кровли, сетевой график, стройгенплан.
В данной работе разработаны архитектурное решение станции технического обслуживания на 6 постов в г. Междуреченске. Представлена характеристика района строительства, описание участка застройки с подсчетом технико-экономических показателей и площадей, обоснование архитектурно-конструктивных решений с описанием строительных конструкций, наружной и внутренней отделки, также произведён теплотехнический расчёт стенового ограждения. Выполнен расчет главной балки и колонны. Составлены технологические карты на монтаж основных элементов (каркас) здания и на устройство кровли. Произведены локальный сметный расчёт, объектный сметный расчёт, сводный сметный расчёт стоимости строительства. Рассмотрены вопросы охраны труда и менеджмента качества.
Исходные данные для проектирования
Место строительства проектируемого здания – г. Междуреченск Кемеровская область.
Здание - отапливаемое
Степень огнестойкости здания IV.
Расчетная температура наружного воздуха по наиболее холодной пятидневке – минус 39?С.
Строительные конструкции запроектированы на следующий температурно-влажностный режим:
- относительная влажность – 60 – 80 процентов
- температура внутреннего воздуха – плюс 10?С – 20?С.
Климатический район - II_4. Сейсмичность района строительства – 7 баллов.
Нормативное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли для VII снегового района согласно карте 1 и табл. 4 /1/ S = 3.36 кПа.
Нормативное значение ветрового давления принимаем в зависимости от III ветрового района по данным карты 3 и табл. 5 /1/. W0 = 0,38 кПа
Уровень промерзания грунта – 2,2 м.
За относительную отметку 0.000, принят уровень чистого пола первого этажа, что соответствует абсолютной отметке 237.00 м.
Расчетный уровень грунтовых вод принят на отметке 236.0 м.
В качестве основания для свай-стоек принят слой галечника аллювиального отложения р. Томи с расчетным сопротивлением под нижним концам свай Р=20000кПа. со следующими физико-механическими характеристиками: g = 2.2т/м3 ; ? =38o ; c =2 кПа.
