Сцепление автомобиля ГАЗ-3307

Шатковский Агротехнический техникум
Специальность: Заправщик-водитель
Выпускная квалификационная работа на тему: "Устройство и ремонт сцепления автомобиля ГАЗ-3307"
Шатки 2012

В данном проекте рассмотрено устройство сцепления автомобиля ГАЗ-3307, а так же технология его ремонта. Работа содержит 4 листа графической части формата А1, 39 листов пояснительной записки.

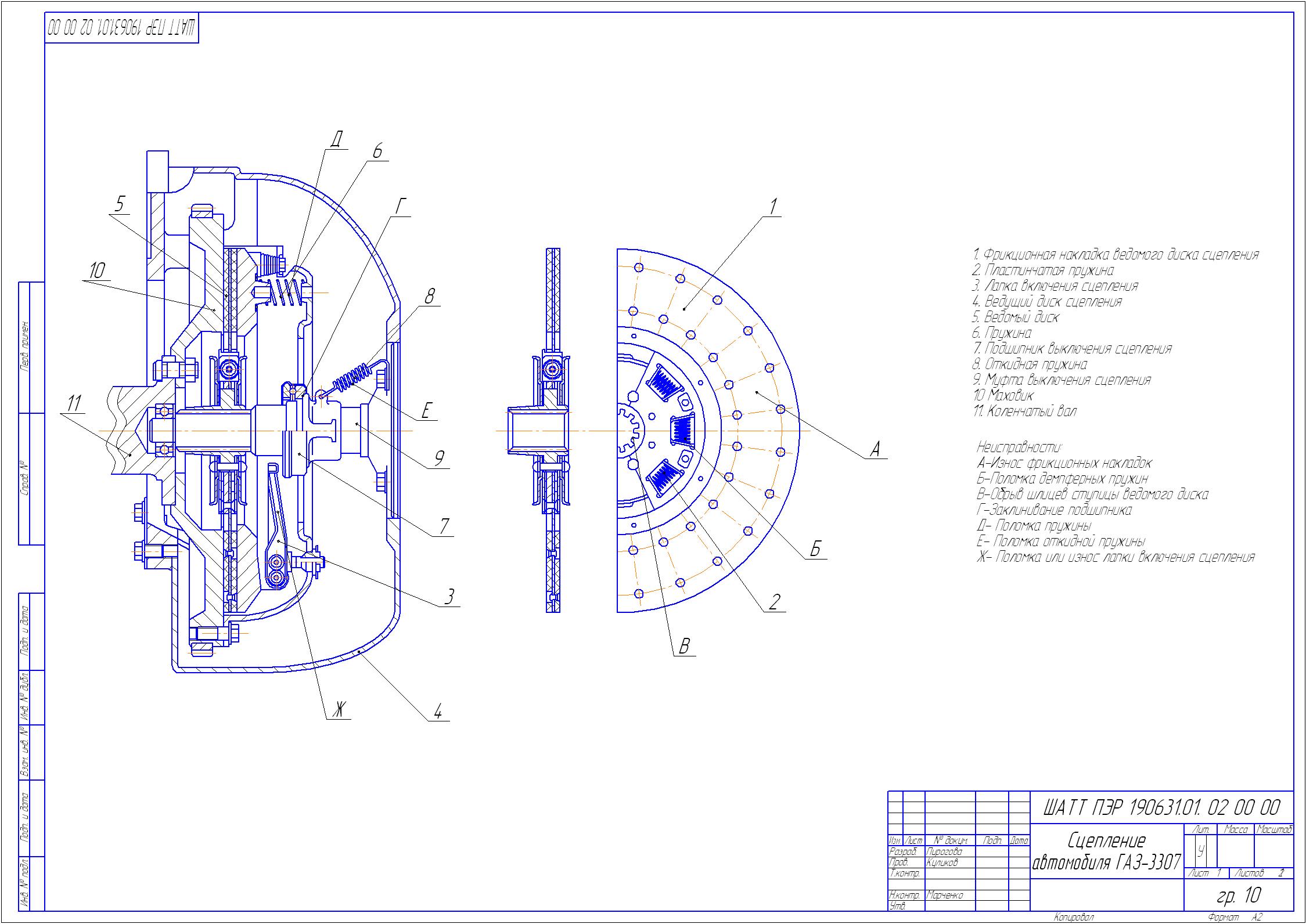

Сцепление автомобиля ГАЗ-3307 - сухое, однодисковое, состоит из двух основных частей: ведущего диска в сборе (кожух, нажимной диск, рычаги выключения сцепления, опорные вилки и пружины) и ведомого диска в сборе. На боковых поверхностях кожуха 7 имеются три прямоугольных окна, в которые входят выступы нажимного диска 21. Такое соединение обеспечивает передачу крутящего момента от кожуха на нажимной диск, а также центрирование и возможность осевого перемещения нажимного диска относительно кожуха. Нажимное усилие создается при помощи девяти двойных (наружной и внутренней) пружин.

Состав: ПЗ, операционная карта на ремонт сцепления, Сцепление (ВО), Технологическая карта на то и обслуживание трансмиссии ГАЗ-3307, Тех карта НАРА-МРК Язык документа

Софт: Компас-3D 10

Просмотр файлов
Пирогова Сцепленик ГАЗ - 3307\Диплом заправка.doc
Пирогова Сцепленик ГАЗ - 3307\Диплом Сцепление ГАЗ-3307.doc
Пирогова Сцепленик ГАЗ - 3307\ДП заправка.doc
Пирогова Сцепленик ГАЗ - 3307\замена масла.jpg
Пирогова Сцепленик ГАЗ - 3307\затяжка.gif
Пирогова Сцепленик ГАЗ - 3307\КПП.jpg
Пирогова Сцепленик ГАЗ - 3307\операционка ГАЗ 3307.cdw
Пирогова Сцепленик ГАЗ - 3307\операцонка сцепление.cdw
Пирогова Сцепленик ГАЗ - 3307\проверка масла.jpg
Пирогова Сцепленик ГАЗ - 3307\смазка.jpg
Пирогова Сцепленик ГАЗ - 3307\Сцепление
Пирогова Сцепленик ГАЗ - 3307\ТК НАРА МРК.cdw
Пирогова Сцепленик ГАЗ - 3307
