Съёмник наружнего кольца роликового подшипника ДТ-75

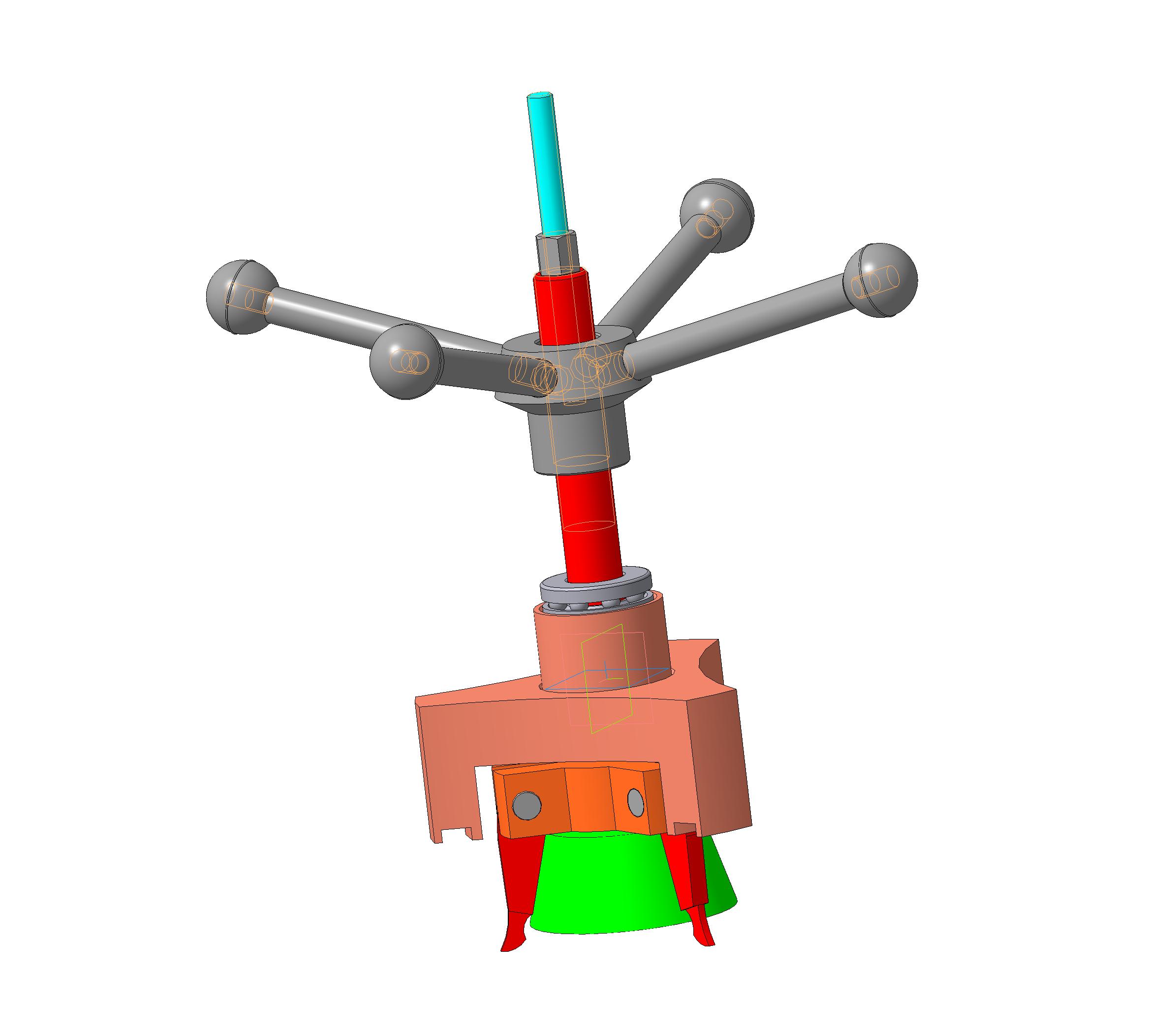

3д модель Съёмник наружнего кольца роликового подшипника ДТ75. Винтовой съемник состоит из корпуса 5 (рис. 190), полого силового винта 3 с крестовиной и закрепленными на ней захватами 6 и раздвижного конусЯ 7 с винтом /. На боковой поверхности конуса сделаны три паза, расположенных под углом 120°, они служат для упора и направления захватов.
Чтобы снять кольцо подшипника, нужно проделать следующее. Отвернуть гайку 2 и опустить конус 7 так, чтобы захваты 6 свободно прошли через кольцо подшипника, затем завернуть гайку 2. После этого конус поднимется, раздвинет захваты и они зацепятся за внутреннюю фаску кольца подшипника.
Поставив корпус 5 на торец стакана 5, и, вращая гайку 4, удаляют кольцо.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Съёмник наружнего кольца роликового подшипника ДТ-75
