Техническое переоснащение мастерской по ремонту автотракторных двигателей ФГ «Роксана К» Немировского района Винницкой области с разработкой приспособления для напрессовки зубчатого колеса на распределительный вал

Винницкий национальный аграрный университет
Кафедра эксплуатации машинно-тракторного парка и технического сервиса
Дипломный проект
На тему: Техническое переоснащение мастерской по ремонту автотракторных двигателей ФГ «Роксана К» Немировского района Винницкой области с разработкой приспособления для напрессовки зубчатого колеса на распределительный вал
Винница 2013

В данном проекте проведен анализ технико-экономических показателей работы предприятия и его экологическое состояние, представлено краткое описание базового хозяйства.
Определен общий объем обслуживающих работ и параметров машинно-ремонтный мастерской и участки ремонта автотракторных двигателей, рассчитаны фонды времени рабочих и оборудования, количество оборудования.
Описаны правила техники безопасности, которые необходимо выполнять при производственных процессах и создание технологий, которые уменьшают загрязнение окружающей среды.
Произведен расчет себестоимости ремонта распределительных валов, а также ожидаемый экономический эффект от предложенных организационно-технических решений.

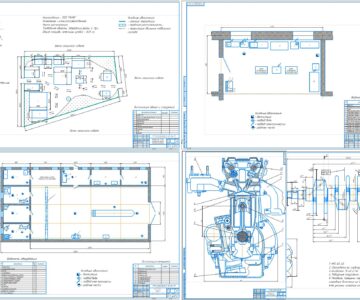

Графическая часть содержит план мастерской, графики загрузки мастерской и участка ремонта двигателей, общий вид приспособления для напрессования зубчатого колеса на распредвал, деталировку и сводную таблицу основных технико-экономических показателей внедрения разработок в производство.
Дипломный проект содержит 5 листов формата А1 графической части, 62 страницы пояснительной записки, содержащей 22 таблицы и 30 источников.

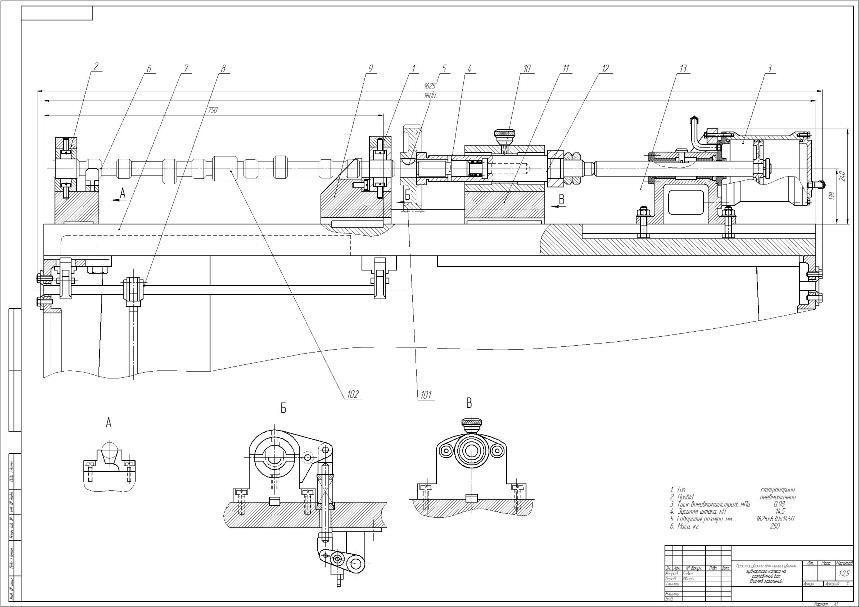

В конструкторской части разработано приспособление для напрессования зубчатого колеса на распределительный вал.
Техническая характеристика:
1.Тип - стационарный
2.Привод - пневматический
3.Давление впневмомагистрали , мПа - 0,98
4.Усилие штока, кН - 14,5
5.Габаритные размеры, мм - 1625х630х1450
6.Масса, кг - 250

Состав: План мастерской, Графики загрузки, Приспособление для запрессовки зубчатого колеса на распредвал (ВО), Деталировка (поршень, шток, корпус, крышка), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Техническое переоснащение мастерской по ремонту автотракторных двигателей ФГ «Роксана К» Немировского района Винницкой области с разработкой приспособления для напрессовки зубчатого колеса на распределительный вал

Diplom\Dodatok.doc
Diplom\Zapiska.doc
Diplom\Листи\1.cdw
Diplom\Листи\2.cdw
Diplom\Листи\3.cdw
Diplom\Листи\4.cdw
Diplom\Листи\5.cdw
Diplom\Cpecif 1.docx
Diplom\Specif 2.docx
Diplom\Листи
Diplom
