Совершенствование технологического процесса ремонта двигателя Д-37е с модернизацией стенда для разборки-сборки распределительных валов в условиях ФГ "Житница" Красиловского района Хмельницкой области

Винницкий национальный аграрный университет
Кафедра эксплуатации машинно-тракторного парка и технического сервиса
Дипломный проект
На тему: Совершенствование технологического процесса ремонта двигателя Д-37е с модернизацией стенда для разборки-сборки распределительных валов в условиях ФГ "Житница" Красиловского района Хмельницкой области
Винница 2013

В данном проекте определена продолжительность технологического процесса ремонта двигателя Д-37е, продолжительность взаимодействия специализированной ремонтной мастерской и агрегатно-ремонтных предприятий.
Разработана технология восстановления распределительных валов двигателя Д-37е, которая сопровождается комплектом технологической документации на ремонт распределительного вала.
Предложены меры по улучшению состояния окружающей среды и безопасности труда в мастерской.
Произведен расчет себестоимости восстановления распределительных валов, а также ожидаемый экономический эффект от предложенного метода ремонта.

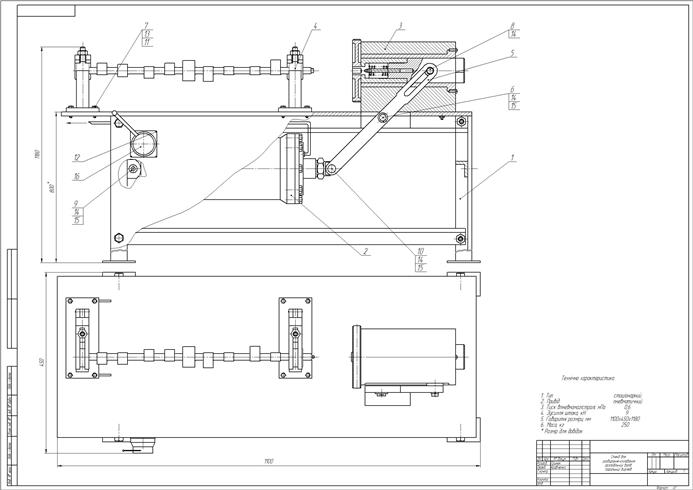

Графическая часть содержит анализ параметров взаимодействия ремонтных предприятий, хронограмму процесса разборки-сборки распределительного вала, технологические карты, общий вид стенда для разборки-сборки распредвалов, сборочный чертеж пневмоцилиндра, деталировку и сводную таблицу основных технико-экономических показателей внедрения разработок в производство.
Дипломный проект содержит 8 листов формата А1 графической части, 92 страницы пояснительной записки, содержащей 7 рисунков, 6 таблиц и 27 источников.
В конструкторской части для повышения уровня механизации разборочно-сборочных работ усовершенствована конструкция стенда для разборки - сборки распределительных валов.

Состав: Параметры взаимодействия ремонтных предприятий, Хронограмма разборки-сборки распределительных валов, Технологические карты (ТК), Стенд для разборки-сборки распределительных валов (ВО), Пневмоцилиндр (СБ), Спецификации, Деталировка (втулка, корпус, направляющая, шток силовой, шток направляющий, корпус, крышка задняя, крышка передняя, поршень, шток), Технико-экономические показатели, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Совершенствование технологического процесса ремонта двигателя Д-37е с модернизацией стенда для разборки-сборки распределительных валов в условиях ФГ "Житница" Красиловского района Хмельницкой области

Raspredval\Zapiska.doc
Raspredval\Chertezhi\Detalirovka 1\Gaika.cdw
Raspredval\Chertezhi\Hrongram.cdw
Raspredval\Chertezhi\Karta tehprocessa.cdw
Raspredval\Chertezhi\Detalirovka 1\Korpus.cdw
Raspredval\Chertezhi\Detalirovka 2\Korpus.cdw
Raspredval\Chertezhi\Detalirovka 2\Krishka pered.cdw
Raspredval\Chertezhi\Detalirovka 2\Krishka zad.cdw
Raspredval\Chertezhi\Parametri vzaemodii.cdw
Raspredval\Chertezhi\Pnevmocilindr.cdw
Raspredval\Chertezhi\Detalirovka 2\Porshen.cdw
Raspredval\Chertezhi\Detalirovka 1\Shtok napravlyaiuchii.cdw
Raspredval\Chertezhi\Detalirovka 1\Shtok silivyi.cdw
Raspredval\Chertezhi\Detalirovka 2\Shtok.cdw
Raspredval\Chertezhi\Specif\Spec1.cdw
Raspredval\Chertezhi\Specif\Spec2.cdw
Raspredval\Chertezhi\Specif\Spec3.cdw
Raspredval\Chertezhi\Specif\Spec4.cdw
Raspredval\Chertezhi\Specif\Spec5.cdw
Raspredval\Chertezhi\Stend.cdw
Raspredval\Chertezhi\TEP.cdw
Raspredval\Chertezhi\Detalirovka 1\Vtulka dodatkova.cdw
Raspredval\Chertezhi\Detalirovka 1\Vtulka napravlyaiucha.cdw
Raspredval\Chertezhi\Detalirovka 1
Raspredval\Chertezhi\Detalirovka 2
Raspredval\Chertezhi\Specif
Raspredval\Chertezhi
Raspredval
