Технологические процессы сборки шатунно-поршневой группы компрессора №24.000СБ и изготовления крышки №24.003

Ульяновский государственный технический университет
Кафедра "Технология машиностроения"
Курсовая работа по дисциплине:
“Технология производства автомобилей и тракторов”
На тему: "Технологические процессы сборки шатунно-поршневой группы компрессора №24.000СБ и изготовления крышки №24.003"

В курсовом проекте проведен анализ конструкции и служебного назначения изделия – крышка шатуна. Разработана общая последовательность сборки шатунно-поршневой группы компрессора, разработаны технические требования к изделию. Разработан технологический процесс изготовления крышки шатуна. Составлена маршрутная карта сборки шатунно-поршневой группы компрессора, маршрутная карта изготовления крышки шатуна.

Базовая информация

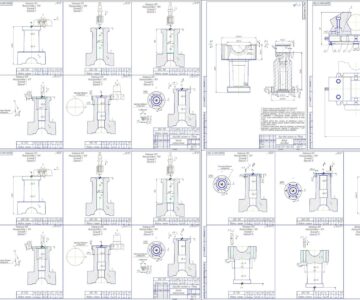

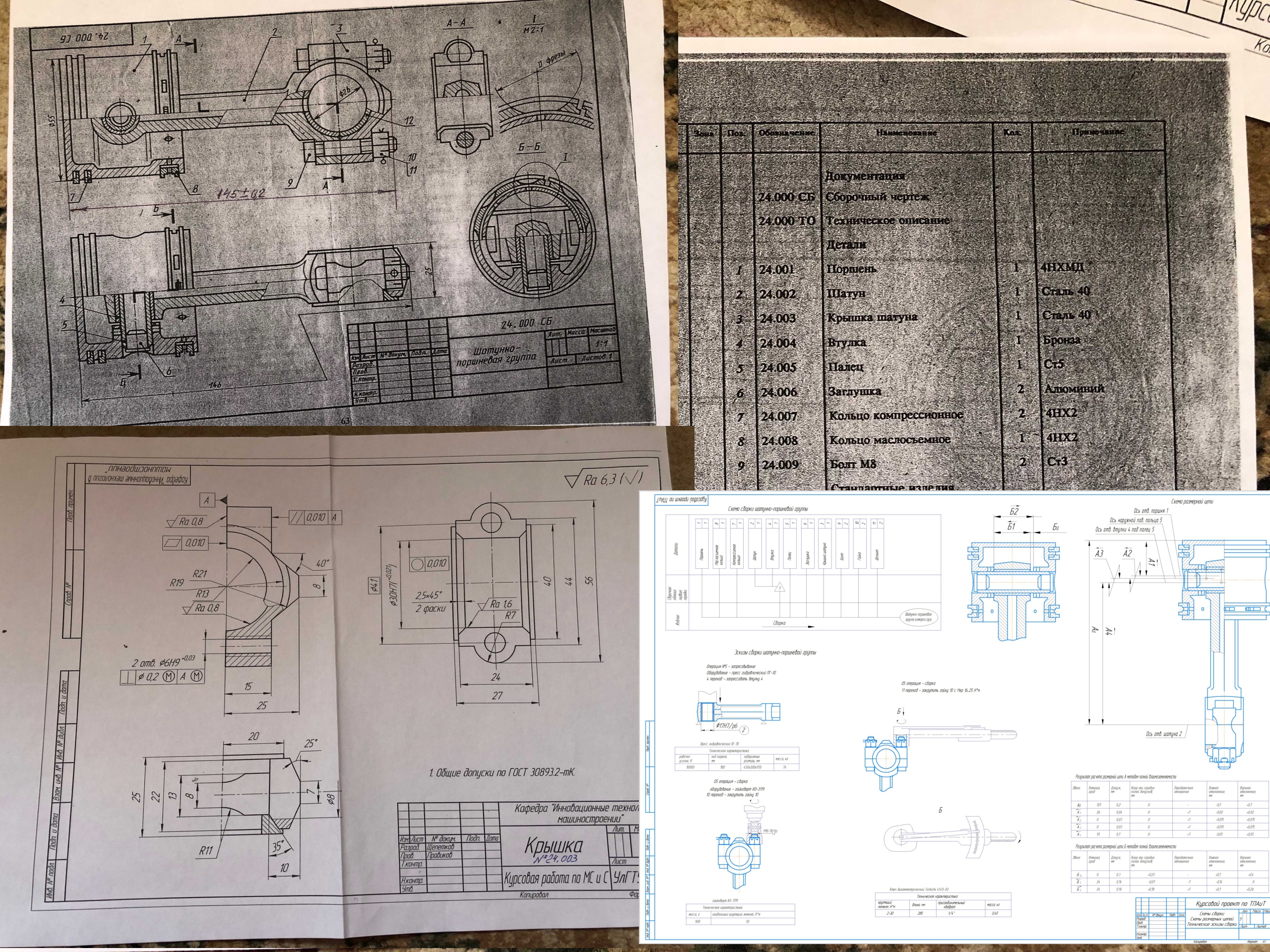

- сборочный чертеж шатунно-поршневой группы;
- спецификация;
- чертеж крышки;
- объем выпуска - 30000 штук в год;
- продолжительность выпуска по неизменным чертежам – 5 лет.
Исходные чертежи имеются в архиве.

Введение……………………………………………………………………..
1. Исходная информация для разработки курсового проекта…………... 4
2. Общие положения……………………………………………………….. 6
2.1. Служебное назначение шатунно-поршневой группы …………….. 6
2.2. Программа выпуска шатунно-поршневой группы ………………… 6
3. Технологический процесс сборки шатунно-поршневой группы……... 7
3.1. Анализ и разработка технических требований к шатунно-поршневой группе . Решение размерной цепи……………………………………..…
3.2. Схема сборки шатунно-поршневой группы ………………………………….7
3.3. Маршрутный технологический процесс сборки шатунно-поршневой группы ………………………………………………………………………………….12
3.4. Разработка технологических эскизов сборки шатунно-поршневой группы компрессора……..…………………….……………………………………………………
3.5. Оформление технологической документации сборки изделия…… 12

4. Технологический процесс изготовления крышки……………………... 14
4.1. Служебное назначение крышки…………………………………………………….. 14
4.2. Анализ и разработка технических требований на крышку………..
4.3. Выбор метода получения заготовки крышки………………………………..
4.4. Разработка маршрутного технологического процесса изготовления крышки……………………………………………………………………………… 14

4.5. Расчет режимов резания………………………………………………
4.6. Оформление технологической документации ………………………. 18
18
Заключение…………………………………………………………………. 19
Библиографический список……………………………………………….. 20
Приложения……………………………………………………………………………………………… 21
