Технология ремонта тормозной системы автомобиля ЗИЛ-130

ГБПОУ "Шатковский агротехнический техникум"
Кафедра ТО и ремонта машин
Дипломный проект по дисциплине ТО и ремонт машин в сельском хозяйстве
На тему: "Технология ремонта тормозной системы автомобиля ЗИЛ-130
Шатки 2015

В данном проекте рассматриваются вопросы организации ТО и ремонта машин. Приведены расчеты количества ТО и ремонтов, их трудоемкости, производственного участка мастерской, а также расчет технологии ремонта тормозной системы ЗИЛ-130.
Диплом содержит 70 листов ПЗ а также 8 листов графической части.
В конструкторской части был разработан стенд для срезания тормозных накладок с колодок. Целью разработки конструкции стенда для срезания накладок с тормозных колодок является в расширении технологических возможностей и повышении производительности.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 6
1. ХАРАКТЕРИСТИКА ХОЗЯЙСТВА 8
1.1. Общие сведения о хозяйстве 8
1.2. Структура управления предприятием. 9
1.3. Динамика структуры землепользования 9
1.4. Структура посевных площадей 10
1.5. Техническая оснащенность предприятия. 10
1.6. Состав машинно-тракторного парка. 11
1.7. Показатели использования парка тракторов 12
1.8. Анализ ремонтно-обслуживающих воздействий за 5 лет в ООО «Шатки» 13
2. РАСЧЕТ КОЛИЧЕСТВА ТО И РЕМОНТОВ. 14
2.1. Система ТО и ремонта МТП. 14
2.2. Выбор периодичности технического обслуживания 18
2.3. Расчет годового количества ТО и ремонтов 19
3 РАСЧЕТ ТРУДОЕМКОСТИ ТО И РЕМОНТОВ. 27
3.1. Определение трудоемкости ТО и ремонта тракторов. 27
3.2. Определение годового плана загрузки мастерской 31
3.3. Составление годового плана загрузки 33
3.4. Построение графика загрузки мастерской 35
4. РАСЧЕТ УЧАСТКА НАРУЖНОЙ МОЙКИ МАШИН 36
4.1. Определение трудоемкости ремонтных работ на участке 36
4.2. Расчет количества рабочих на участке 36
4.3. Расчет и подбор оборудования на участке 37
4.4. Расчет площади участка мастерской 38
4.5. Расчёт вентиляции на участке 38
4.6. Расчёт отопления. 38
4.7. Расчёт освещения. 39
5. ПРЕДЛАГАЕМАЯ ОРГАНИЗАЦИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА МТП ХОЗЯЙСТВА 40
6. ПРЕДЛАГАЕМАЯ ТЕХНОЛОГИЯ РЕМОНТА ТОРМОЗНОЙ СИСТЕМЫ АВТОМОБИЛЯ ЗИЛ-130 43
6.1. Виды дефектов и способы их устранения 43
6.2. Разработка маршрутной карты ремонта тормозной колодки 45
6.3. Разработка операционной карты срезания старых накладок с тормозных колодок 46
7. КОНСТРУКТИВНАЯ РАЗРАБОТКА 48
РАЗРАБОТКА КОНСТРУКЦИИ СТЕНДА ДЛЯ СРЕЗАНИЯ НАКЛАДОК С ТОРМОЗНЫХ КОЛОДОК 48
7.1. Обоснование необходимости разработки конструкции 48
7.2. Анализ существующих конструкций для срезания накладок с тормозных колодок 48
7.3. Устройство и принцип действия стенда 50
7.4. Расчет конструктивных элементов приспособления 51
8. ЭКОНОМИЧЕСКАЯ ЧАСТЬ 57
8.1 Расчет себестоимости изготовления стенда для срезания накладок с тормозных колодок 57
9. ОХРАНА ТРУДА 61
10. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ 66
ЗАКЛЮЧЕНИЕ 69
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 70

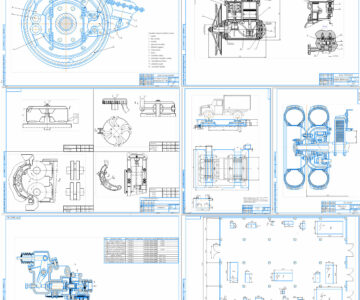

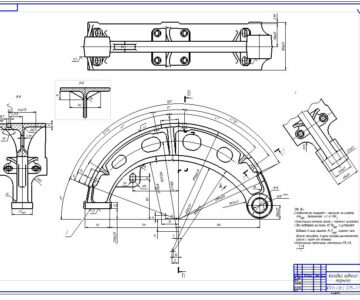

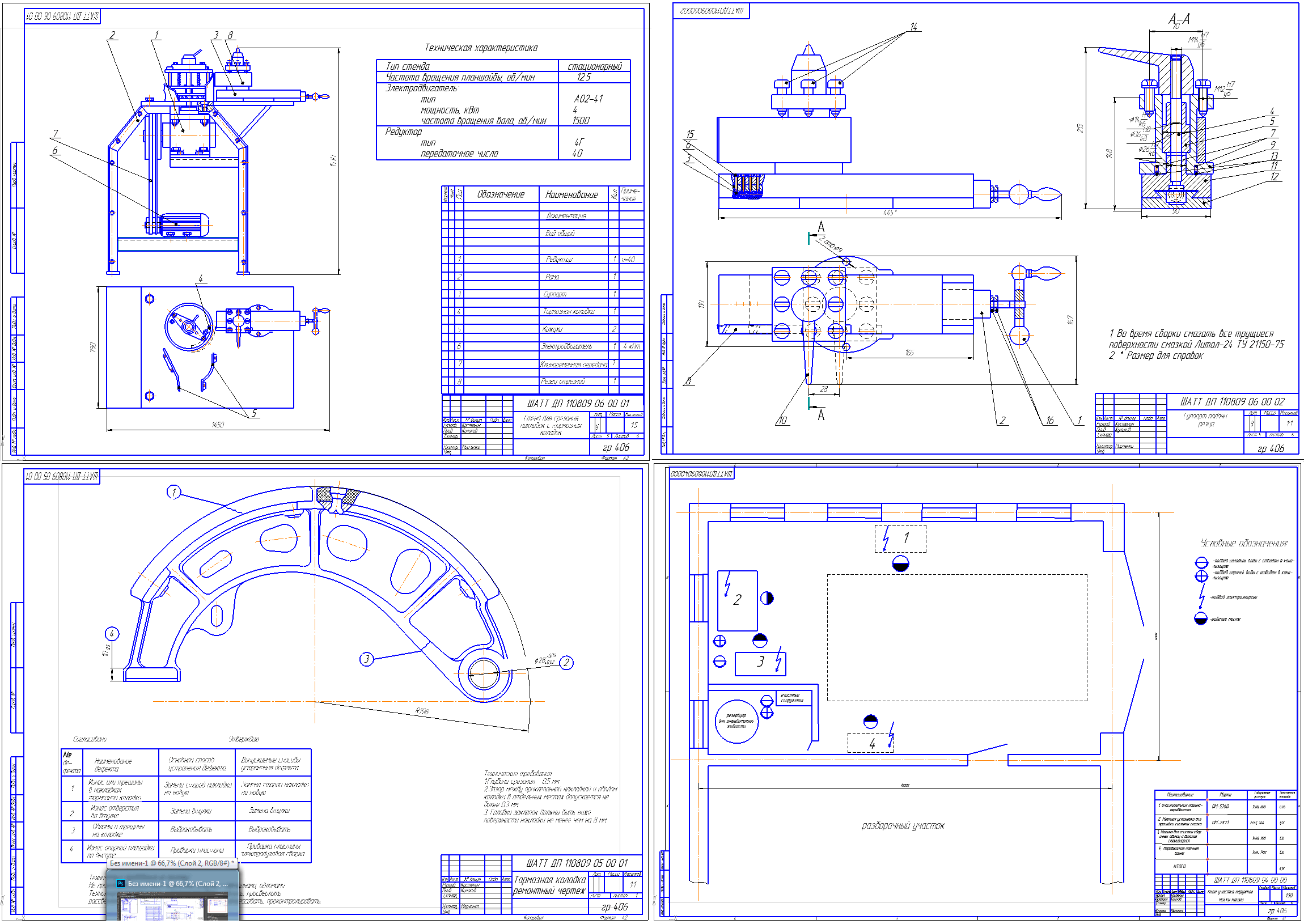

Состав: Графики определения ТО и ремонтов тракторов и автомобилей (А-1) График загрузки мастерской; Стенд для срезания накладок (ОВ) Суппорт для подачи резца (СБ) Деталировка станка (салазка верхняя, салазка нижняя, втулка, резцовая головка, резец, рукоятка), ПЗ, Операционная карта на ремонт колодки. Язык документа

Софт: КОМПАС-3D 13

Сайт: www
