Привод рабочей тормозной системы автомобиля ЗИЛ-5301ВА

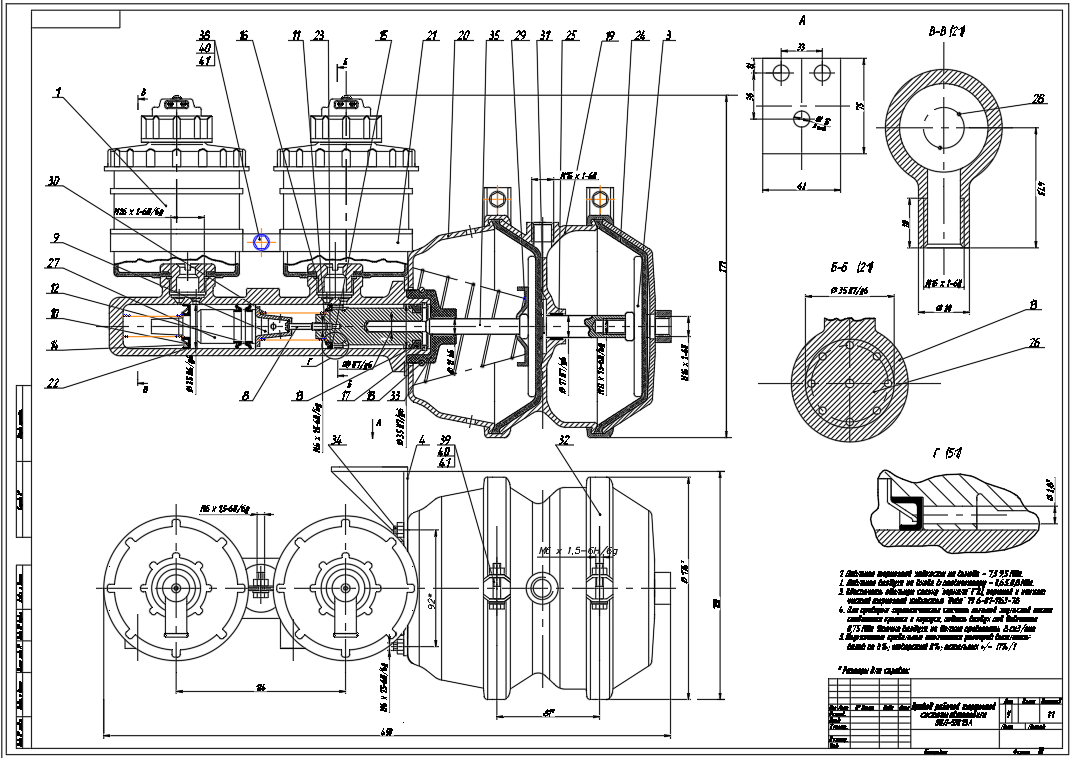

Чертеж привод рабочей тормозной системы автомобиля ЗИЛ-5301ВА

1. Давление тормозной жидкости на выходе - 7,5...9,5 МПа.
2. Давление воздуха на входе в пневиокамеру - 0,65...0,8 МПа.
3. Обеспечить обильную смазку "зеркала" ГТЦ, поршней и манжет чистой тормозной жидкостью "Нива" ТУ 6-01-1163-78.
4. Для проверки герметичности смачить мыльной эмульсией места соединения крышки и корпуса, подать воздух под давлением 0,75 МПа. Утечка воздуха не должна превышать 8 см3/мин.
5. Неуказанные предельные отклонения размеров выполнить: валов по h14; отверстий H14; остальных +/- IT14/2

Состав: Сборочный чертёж, Спецификации нет Язык документа
