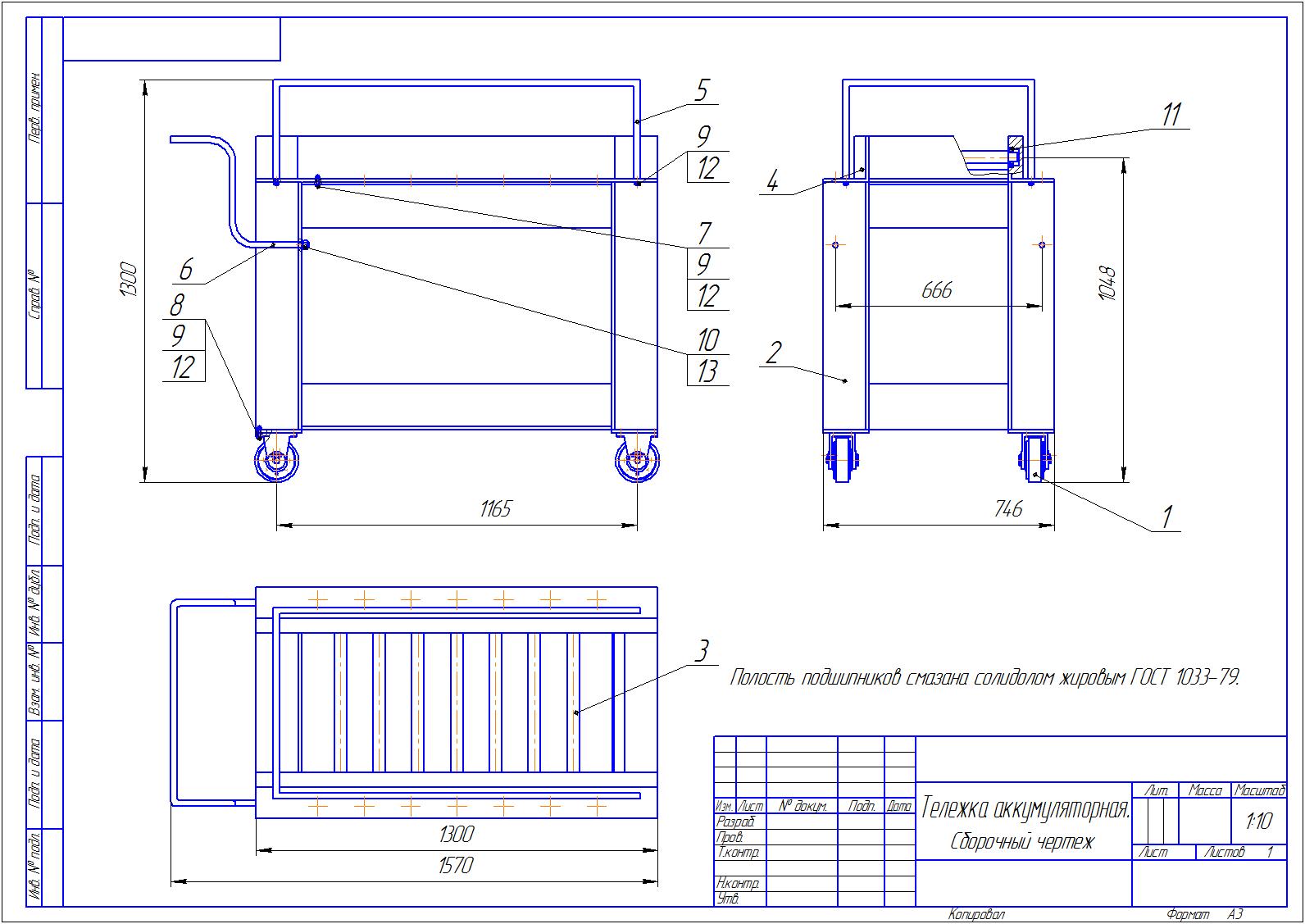

Тележка для перемещения аккумуляторов

Чертеж разработан для автосервиса. Тележка предназначена для транспортировки тяжелых аккумуляторов от грузовых автомобилей типа Камаз.
На чертежах чертежи элементов тележки, спецификации и сборочный чертеж тележки.

Состав: сборочный чертеж, Колесо (СБ), Деталировка (корпус, валок опорный), спецификации Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
Валок опорный.bak
Валок опорный.cdw
Колесо.bak
Колесо.cdw
корпус.bak
корпус.cdw
Корпус.spw
Спецификация.cdw
Спецификация 2 лист.cdw
Спецификация телега.bak
Спецификация телега.spw
тележка.bak
тележка.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 23 368

268 FavoriteLoadingДобавить в избранное

  • Скачать актуальную
    версию КОМПАС-3D
    • Solid Edge

    Еще чертежи и проекты по этой теме:

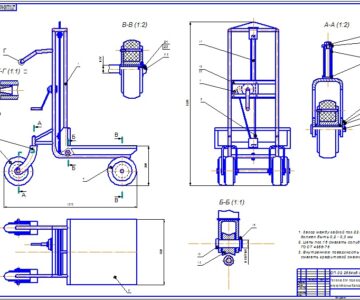

    86523-vms-ris-telezh
