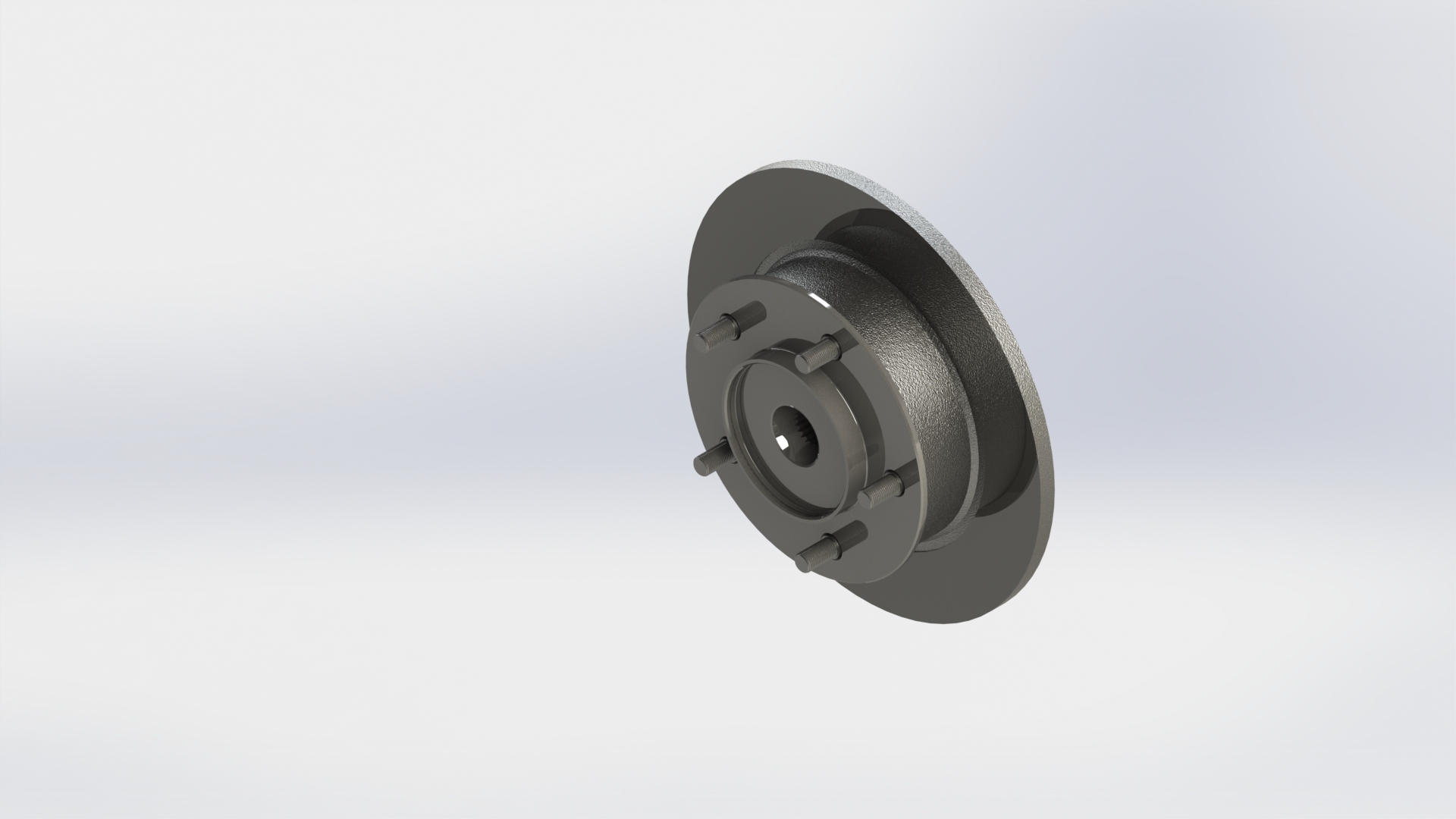

Здравствуйте друзья! Представляю вам модели тормозного диска, ступицы и шпильки колеса в сборе автомобиля Ваз-2121 на 22 шлица. Детали имеют каталожный номер (2121-3501070, 2121-3103014 и 21210-3103039-00). Детали выполнены методом производственного литья с последующей обработкой на токарном станке. Имеют посадочные отверстия под колесный диск с размерами 5*139,8. Центровое отверстие под диск 98 мм. Устанавливается на автомобилях Ваз семейства 2121.
Строились модели по имеющимся в наличии оригинальным деталям, все размеры сняты с максимальной точностью, в посадочном месте под подшипник, возможна небольшая погрешность в размерах пару сотых мм, так как деталь не новая. Шлицы построены по заводским чертежам. Деталь отлично сопрягается с тормозным диском и шпильками колеса.
Все технологические размеры выдержаны и соответствуют размерам оригинальных деталей...
- Главная -
- Чертежи -
- Транспорт -
- Автосервис и автомобильное хозяйство -
- Тормозной диск, ступица, шпилька колеса Ваз-2121
Тормозной диск, ступица, шпилька колеса Ваз-2121
0
37
945
30
0
60

Сообщить о проблеме
Автор

Дата
27.08.2017
Язык
Русский
Состав
Модели одной деталью, сборка
Софт
SolidWorks 2017 SP1
