Центробежный насос отопителя МАЗ,КАМАЗ

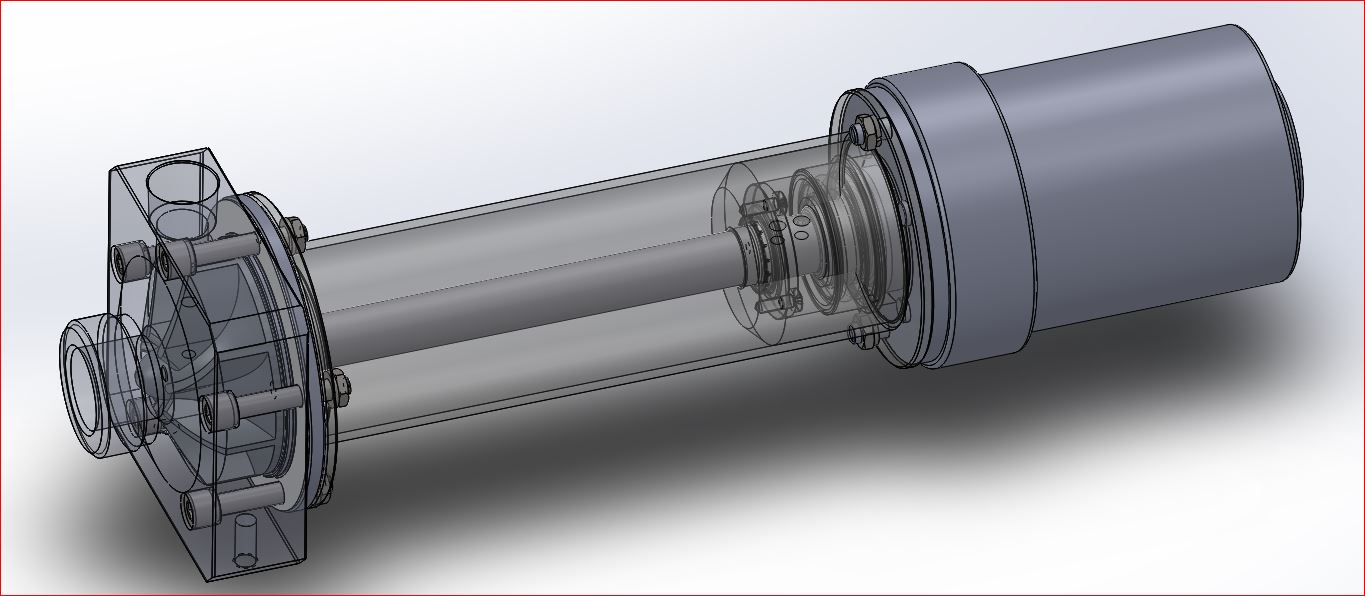

Центробежный насос с уплотнениями Trelleborg и приводом вентилятора отопителя МЭ 237. Производительность насоса 1 м3/час., Максимальный напор 4м., n=3000 об/мин.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2014

Файлы:

Колесо рабочее.SLDPRT
Кольцо 36A ГОСТ 13943-86.sldprt
Корпус насоса.sldprt
Крышка уплотнения.SLDPRT
Мотор отопителя МЭ237.sldprt
Подшипник 80103 ГОСТ 7242-81.sldprt
Прокладка.SLDPRT
Труба 48-2.sldprt
Фланец опорный.sldprt
Фланец передний.sldprt
Фланец.sldprt
Шайба 5 ГОСТ 6402-70.sldprt
Шайба A.5 ГОСТ 10450-78.sldprt
608_2Z.sldasm
trelleborg_tvm100140-t40s_1dixfki1wx2g6gf49eboru0yv.SLDASM
Труба.sldasm
Центробежный насос.SLDASM
carbon steel.p2m
color.p2m
reflective shadow floor.p2m
satin finish stainless steel.p2m
white-pw-mt11050.p2m
00 3 point faded.p2s
00 backdrop - studio room.p2s
66 light cards.p2s
88 traffic lights.p2s
3 point beige.hdr
hdr_studio.hdr
rgb_lights.hdr
studio room.hdr
Центробежный насос.JPG
608_2Z_PART1.sldprt
608_2Z_PART2.sldprt
608_2Z_PART3.sldprt
608_2Z_PART4.sldprt
608_2Z_PART5.sldprt
ISO 7045 - M3 x 8 - Z --- 8N.sldprt
trelleborg_tvm100140-t40s_1dixfki1wx2g6gf49eboru0yv_01.SLDPRT
trelleborg_tvm100140-t40s_1dixfki1wx2g6gf49eboru0yv_02.SLDPRT
trelleborg_tvm100140-t40s_1dixfki1wx2g6gf49eboru0yv_03.SLDPRT
Вал.SLDPRT
Винт A.M4x4 ГОСТ 11074-93.sldprt
Винт M5x30 ГОСТ 11738-84.sldprt
Гайка M5 ГОСТ 5929-70.sldprt
