Установка для очистки наружной поверхности гильз цилиндров
Башкирский государственный университет
Курсовая работа "Разработка устройства для очистки гильз цилиндров"
Уфа 2000
Устройство для наружной очистки гильз цилиндров ДВС предназначена для очистки щеткой-крацевкой наружной поверхности гильз цилиндров ДВС от накипи и ржавчины.
Техническая характеристика
Мощность электродвигателей, кВт:
главного привода - 0,55
привода щетки - 0,60
Частота вращения, мин :
патрона - 35,5
щетки - 2000
Усилие прижатия щетки, Н - 100
Тип привода прижатия - пружинный
Тип привода подачи - ручной
Тип передачи подачи - цепная
Габариты, мм - 1350 х700 х1285
Содержание (всего 8 страниц)
1 Обоснование необходимости разработки конструкции
2 Устройство и принцип работы установки
3 Технологические расчеты
4 Конструктивные расчеты
5 Литература

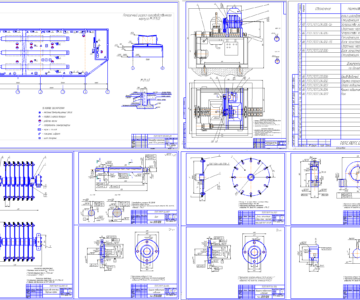

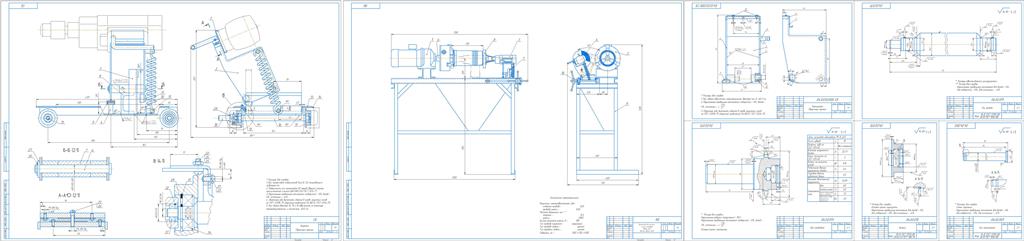

Состав: Установка (ВО+экспликация), Каретка (СБ), Деталировка, Спецификация, Пояснительная записка
Софт: КОМПАС-3D 18.1
