Установка для слива масла

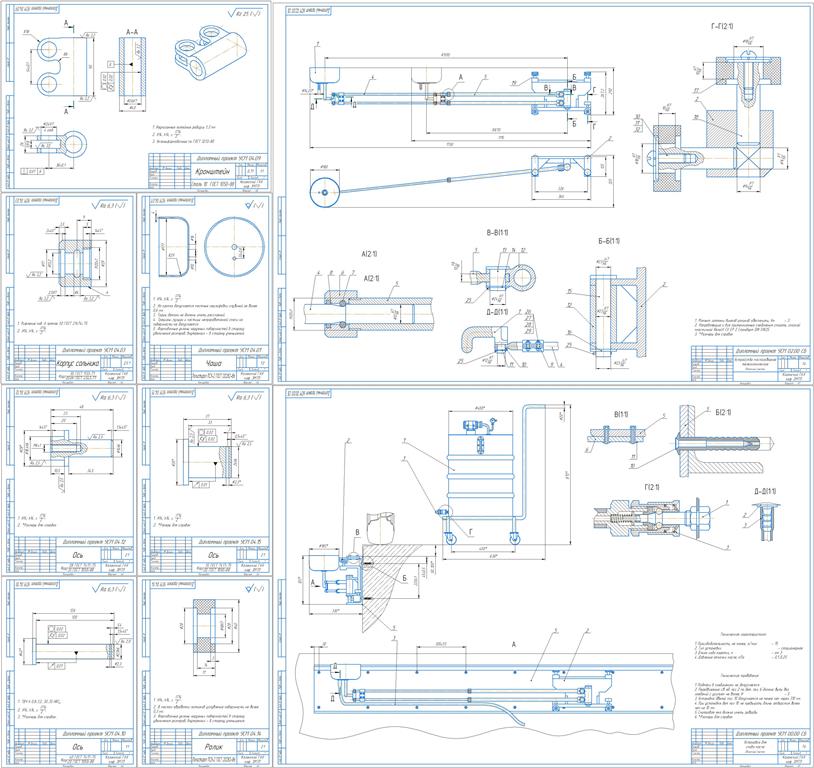

Конструкторская част диплома или курсового проекта

Модель 44084 - это комбинированная установка для слива отработанного моторного масла как самотеком в сливную воронку, так и откачки масла из картера двигателя.
Основные особенности:
-Регулировка по высоте сливной воронки;
-”Волнорезная” решетка, установленная в сливной воронке для предотвращения разбрызгивания;
-Рабочий бак с технологией “защита от сколов”, что сохраняет вид в течении длительного времени;
-Система слива масла из бака в другую емкость через шланг при подключении пневмолинии;
-Индикатор уровня масла в баке;
-Откачка отработавшего масла из картера двигателя через отверстие для штатного масляного щупа;
-Возможность автономной работы.
Комплектация:
- 6 щупов (трубок с наконечникам): два щупа (гибкий и металлический) диам. 5мм, длина –700мм
- 2 щупа диам. 6мм, длина 700мм;
- гибкий щуп диам. 7мм, длина 1000мм;
- гибкий щуп диам. 8мм, длина 700мм.
Опции:
- переходники для Volkswagen, BMW, Citroen.
- специальные щупы увеличенной длины (до 1500 мм - для тяжелых грузовиков), увеличенного диаметра (12 мм),
-специальные переходники для лодочных моторов
Таблица 3.1 - Характеристики установки для слива масла Ecodora:
Емкость бака , л 80
MAX объем слива, л 62
Емкость предкамеры, л -
Объем воронки для слива, л 16
Скорость откачки, л/мин 1,5-2
MAX давление для cлива масла из бака , бар. 0.5
Давление для откачки масла, бар 7
MAX температура отработанного масла, С° 70-80
Масса, кг 38
