Восстановление фланца вторичного вала коробки передач автомобиля ЗИЛ–131

Южно-уральский государственный университет
Кафедра «Автомобили»
Курсовой проект по дисциплине «Теория ремонта машин»
На тему: «Восстановление фланца вторичного вала коробки передач автомобиля ЗИЛ–131»
Челябинск 2018

В данной работе рассмотрен процесс восстановление фланца вторичного вала коробки передач автомобиля ЗИЛ–131 по трем наиболее распространенным дефектам:
Дефект 1 – износ наружней поверхности под сальник Ø58 мм
Дефект 2 – износ отверстий под болты крепления Ø14 мм.
Дефект 3 – коробление торцевых поверхностей фланца.

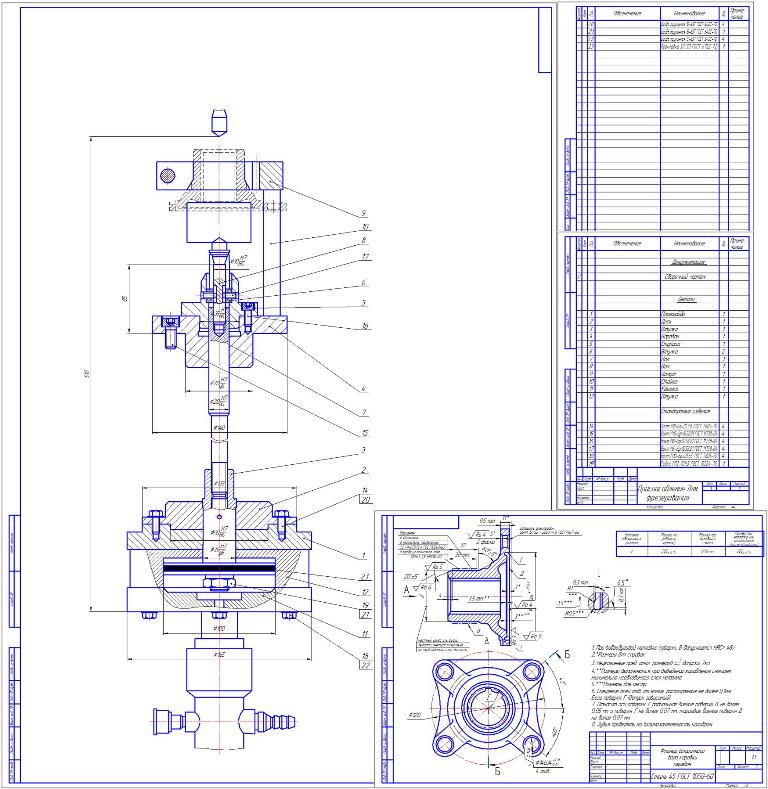

Графическая часть содержит ремонтный чертеж детали и чертеж приспособления для фрезерования шлицев на фрезерном станке

Содержание
Введение...............................................................................................................3
1. Определение коэффициентов повторяемости и сочетаний дефектов........4
2. Выбор способов восстановления дефектных поверхностей детали...........7
3. Маршрутная технология восстановительного ремонта.............................11
4. Перечень оборудования для проведения восстановительного ремонта..15
5. Описание конструкции приспособления…………………………………26
Список использованных источников..............................................................27

Состав: Фланец вторичного вала коробки передач ЗиЛ-131 (РЧ),приспособление для фрезеровании шлицев на фрезерном станке (СБ),спецификация,ПЗ Язык документа

Софт: КОМПАС-3D 15.2

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Восстановление фланца вторичного вала коробки передач автомобиля ЗИЛ–131

Дефект фланец.docx
Приспособление для закрепления.cdw
спецификация 1.cdw
спецификация 2.cdw
Фланец втор.cdw
фланец.docx
