Восстановление рычага нажимного диска сцепления

Тихоокеанский государственный университет
Кафедра "ТЭРА"
Курсовой проект по дисциплине "Восстановление деталей"
На тему "Восстановление рычага нажимного диска сцепления"
Хабаровск 2012

Исходные данные :
Деталь - рычаг нажимного диска сцепления
№ детали - 130-1601095
Материал - Сталь 35 ГОСТ 1050-60
Твердость - HRC 56-62
Количество рычагов, требующих восстановления, 15000 шт.

В работе рассмотрены технологические процессы восстановления рычага нажимного диска сцепления. Также рассмотрены этапы ремонта, технологии выбора оборудования и расчета основных параметров технологических процессов восстановления деталей.
Курсовая работа включает в себя 7 листов чертежей, 31 лист пояснительной записки на листах формата А4, включающей 4 таблицы, 2 рисунка, 10 литературных источников.

Содержание

1. Анализ исходных данных.......................................................................................3
1.1 Исходные данные.................................................................................................3
1.2 Анализ условий работы детали.........................................................................................................................................4
2. Выбор рациональных способов восстановления детали..........................................5
2.1 Критерий применимости................................................................................................5
2.2 Критерий долговечности и технико-экономический...............................................6
3. Разработка технологического маршрута восстановления детали..........................8
4. Расчет технологических операций по восстановлению деталей...........................10
4.1 Выбор технологических и измерительных баз, схем базирования и установки....10
4.2 Выбор оборудования и средств технологического оснащения..................................12
4.3 Выбор средств измерения...................................................................................................13
4.4 Методы подготовки поверхностей к восстановительным операциям......................13
4.5 Расчет параметров технологических операций.............................................................13
5. Техническое нормирование..................................................................................................24
5.1 Основные понятия норм времени.....................................................................................24
5.2 Нормы времени выполняемых работ...............................................................................24
6. Разработка технологического процесса сборки узла....................................................27
6.1 Правила технологического процесса сборки.................................................................27
6.2 Разборка и сборка узла.........................................................................................................27
Список использованных источников......................................................................................31
Приложения

Состав: Графическая часть, ПЗ Язык документа

Софт: КОМПАС-3D 11

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Восстановление рычага нажимного диска сцепления

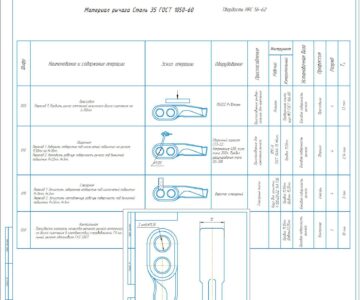

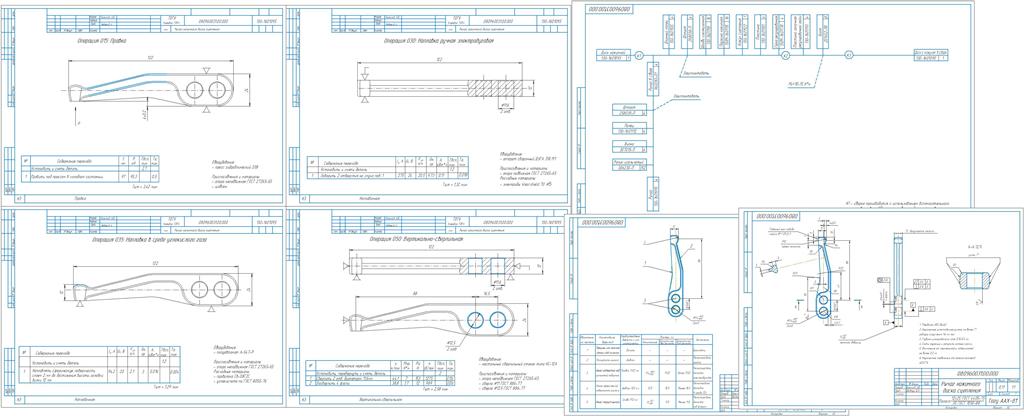

Графическая часть/1 лист.cdw
Графическая часть/2 лист.cdw
Графическая часть/3 Лист.frw
Графическая часть/4 Лист.cdw
ПЗ/РЕФЕРАТ.docx
ПЗ/Рычаг нажимного диска сцепления моёёёё.doc
ПЗ/Титульный лист.docx
