Выдвижной монитор для автомобилей

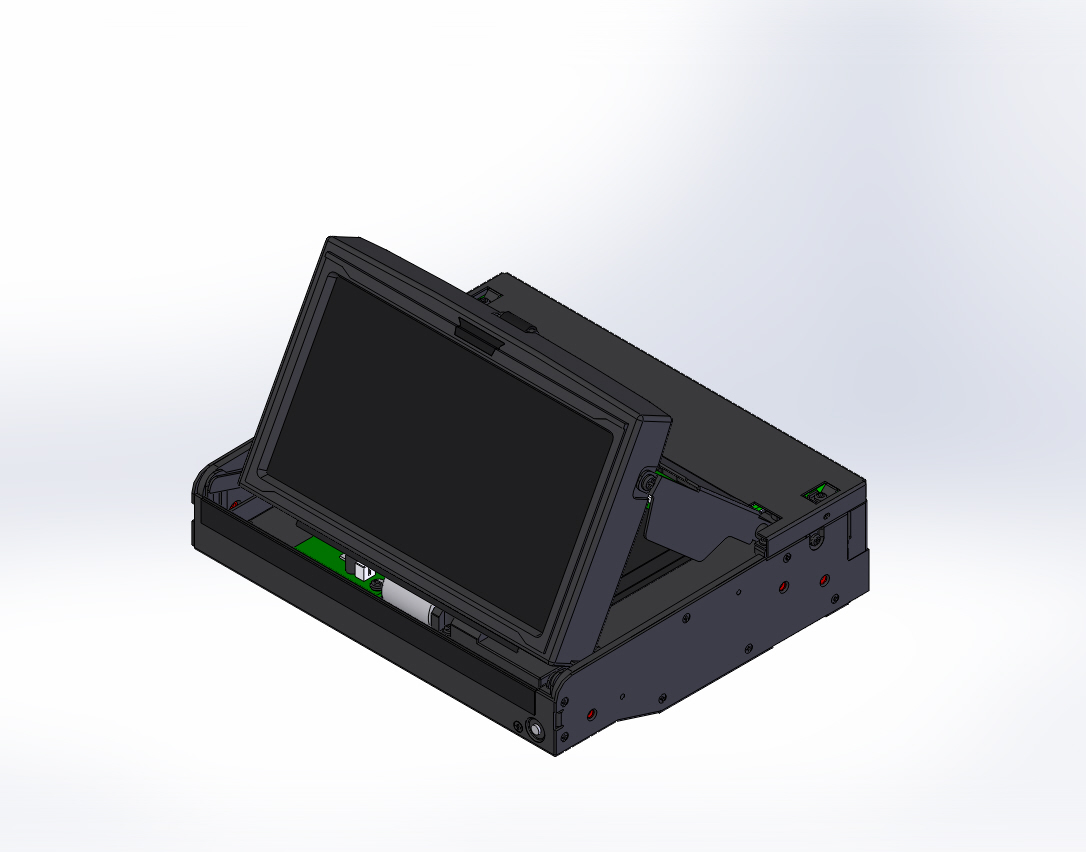

механизм выездного монитора, разработан для установки в авто, непосредственно в торпеду.

Состав: 3D Сборка

Софт: SolidWorks 12

Файлы:

Каталог
Транспорт
Автосервис и автомобильное хозяйство
Выдвижной монитор для автомобилей

Бардачок/

Бардачок/!!Сборка_(Закрыто).SLDASM

Бардачок/вставки/

Бардачок/вставки/ЗащитаПлаты3_(ткань).SLDPRT

Бардачок/вставки/Thumbs.db

Бардачок/вставки/ОкончаниеЭкранаМонитора_(ткань).SLDPRT

Бардачок/вставки/Вставка_2_ЗадняяСтенка_(уплотнитель).SLDPRT

Бардачок/вставки/Вставка_1_ЗадняяСтенка_(уплотнитель).SLDPRT

Бардачок/вставки/ЭкранПереднейСтенкиКорпуса_(ткань).SLDPRT

Бардачок/вставки/Вставка_2_Корпус_(уплотнитель).SLDPRT

Бардачок/вставки/Вставка_1_Корпус_(2шт)_(уплотнитель).SLDPRT

Бардачок/вставки/ПодкладкаВерхнейКрышки_(жесткая_пленка).SLDPRT

Бардачок/платы/

Бардачок/платы/Thumbs.db

Бардачок/платы/Плата1_(с_внешними_разъемами).SLDPRT

Бардачок/платы/Плата3_(удлинитель_шлейфа).SLDPRT

Бардачок/платы/Плата2_(управление_приводом).SLDPRT

Бардачок/редуктор/

Бардачок/редуктор/ВинтКрепленияЗащиты_(1шт).SLDPRT

Бардачок/редуктор/Ось2Редуктора.SLDPRT

Бардачок/редуктор/ВалРедуктора.SLDPRT

Бардачок/редуктор/Колесо1Редуктора.SLDPRT

Бардачок/редуктор/Ось1Редуктора.SLDPRT

Бардачок/редуктор/СтопорОси1Редуктора_(1шт).SLDPRT

Бардачок/редуктор/Колесо2Редуктора.SLDPRT

Бардачок/редуктор/Thumbs.db

Бардачок/редуктор/ЗащитаРедуктора.SLDPRT

Бардачок/редуктор/ОснованиеРедуктора_(со_штамповкой_и_осями).SLDASM

Бардачок/редуктор/ВинтКрепленияДвигателя_(2шт).SLDPRT

Бардачок/редуктор/Ось3Редуктора.SLDPRT

Бардачок/редуктор/Колесо3Редуктора.SLDPRT

Бардачок/редуктор/ОснованиеРедуктора.SLDPRT

Бардачок/редуктор/Двигатель.SLDPRT

Бардачок/редуктор/СтопорОси2и3Редуктора_(2шт).SLDPRT

Бардачок/!!Сборка_(Открыто).SLDASM

Бардачок/выездной монитор.JPG

Бардачок/платформа/

Бардачок/платформа/БоковинаПлатформы.SLDPRT

Бардачок/платформа/!ВставкаПлатформы_(со_втулками).SLDASM

Бардачок/платформа/основание/

Бардачок/платформа/основание/ОснованиеПлатформы_(заготовка).SLDPRT

Бардачок/платформа/основание/НаправляюшийШтырьПлатформы_(2шт).SLDPRT

Бардачок/платформа/Thumbs.db

Бардачок/платформа/КрышкаРедуктора_(пластик).SLDPRT

Бардачок/платформа/ВинтКрепленияКрышкиРедуктора_(2шт).SLDPRT

Бардачок/платформа/вставка/

Бардачок/платформа/вставка/ВтавкаПлатформы_(алюминий).SLDPRT

Бардачок/платформа/вставка/ВтулкаВставкиПлатформы_(2шт)_(бронза).SLDPRT

Бардачок/платформа/ВинтКрепленияПлаты2_(2шт).SLDPRT

Бардачок/платформа/!ОснованиеПлатформы.SLDASM

Бардачок/платформа/ВинтКрепленияВставкиПлатформы_(2шт).SLDPRT

Бардачок/платформа/ВинтКрепленияЭкранаМонитора_(3шт).SLDPRT

Бардачок/!Платформа_(Сборка).SLDASM

Бардачок/!Корпус_(Сборка).SLDASM

Бардачок/Thumbs.db

Бардачок/штамповки/

Бардачок/штамповки/ШтамповкаКрепленияПлаты1ЗаднейСтенки_(2шт).SLDPRT

Бардачок/штамповки/ШтамповкаКрепленияЗаднейСтенки_(2шт).SLDPRT

Бардачок/штамповки/ШтамповкаВерхнейКрышки_(2шт).SLDPRT

Бардачок/штамповки/ШтамповкаОтверстияКрепленияЗаднейСтенки_(2шт).SLDPRT

Бардачок/штамповки/ШтамповкаФиксаторВерхнейКрышкиКорпус_(2шт).SLDPRT

Бардачок/штамповки/ШтамповкаКрепленияЭкранаМонитораОснованияПлатформы_(3шт).SLDPRT

Бардачок/штамповки/ШтамповкаКрепленияХомутаНаружнегоПроводаЗаднейСтенки_(1шт).SLDPRT

Бардачок/штамповки/Thumbs.db

Бардачок/штамповки/ШтамповкаОтверстияОсиПривода_(1шт).SLDPRT

Бардачок/штамповки/ШтамповкаКрепленияКорпуса_(6шт).SLDPRT

Бардачок/штамповки/ШтамповкаОснованияРедуктора_(1шт).SLDPRT

Бардачок/штамповки/ШтамповкаКрепленияПлаты2иРедуктораОснованияПлатформы_(4шт).SLDPRT

Бардачок/Монитор.SLDPRT

Бардачок/!Редуктор_(Сборка).SLDASM

Бардачок/!ВерхняяКрышка_(Сборка).SLDASM

Бардачок/ВинтКрепленияЗаднейСтенки_(2шт).SLDPRT

Бардачок/крышка_монитора/

Бардачок/крышка_монитора/ВинтКрепленияМонитора_(2шт).SLDPRT

Бардачок/крышка_монитора/ВтулкаВинтаКрепленияМонитора_(2шт).SLDPRT

Бардачок/крышка_монитора/!КрышкаМонитора_(с_втулками).SLDASM

Бардачок/крышка_монитора/ПружинаОсиПоворотаКрышкиМонитора_(прав).SLDPRT

Бардачок/крышка_монитора/КрышкаМонитора.SLDPRT

Бардачок/крышка_монитора/СтопорПружиныОсиПоворотаКрышкиМонитора_(2шт).SLDPRT

Бардачок/крышка_монитора/Thumbs.db

Бардачок/крышка_монитора/ОсьПоворотаКрышкиМонитора_(2шт).SLDPRT

Бардачок/крышка_монитора/крепление/

Бардачок/крышка_монитора/крепление/КреплениеОсиПоворотаКрышкиМонитора.SLDASM

Бардачок/крышка_монитора/крепление/ДержательОсиПоворотаКрышкиМонитора_(2шт).SLDPRT

Бардачок/крышка_монитора/крепление/СаморезДержателяОсиПоворотаКрышкиМонитора_(4шт).SLDPRT

Бардачок/крышка_монитора/ПружинаОсиПоворотаКрышкиМонитора_(лев).SLDPRT

Бардачок/корпус/

Бардачок/корпус/Плата3_(с_кожухом).SLDASM

Бардачок/корпус/Корпус.SLDPRT

Бардачок/корпус/СаморезКрепленияБоковыхНаправляющих_(14шт).SLDPRT

Бардачок/корпус/Указатель1.SLDPRT

Бардачок/корпус/Thumbs.db

Бардачок/корпус/СтопорОсиПривода_(2шт).SLDPRT

Бардачок/корпус/Направляющая_(лев)_(прастик).SLDPRT

Бардачок/корпус/ОсьПривода.SLDPRT

Бардачок/корпус/НаправляющаяПривода_(прастик).SLDPRT

Бардачок/корпус/Корпус.SLDASM

Бардачок/корпус/Направляющая_(прав)_(прастик).SLDPRT

Бардачок/корпус/Указатель2.SLDPRT

Бардачок/корпус/СаморезКорпусной_(5шт).SLDPRT

Бардачок/!ЗадняяСтенка_(Сборка).SLDASM

Бардачок/задняя_стенка/

Бардачок/задняя_стенка/ВинтКрепленияХомутаНаружнегоПровода.SLDPRT

Бардачок/задняя_стенка/!ВерхняяКрышка_(с_защитной_пленкой).SLDASM

Бардачок/задняя_стенка/ХомутНаружнегоПровода_(пластик).SLDPRT

Бардачок/задняя_стенка/верхняя_крышка/

Бардачок/задняя_стенка/верхняя_крышка/ВерхняяКрышка_(заготовка).SLDPRT

Бардачок/задняя_стенка/верхняя_крышка/ВинтКрепленияВерхнейКрышки_(2шт).SLDPRT

Бардачок/задняя_стенка/верхняя_крышка/ВерхняяКрышка.SLDASM

Бардачок/задняя_стенка/Thumbs.db

Бардачок/задняя_стенка/!ЗадняяСтенка_(со_вставками).SLDASM

Бардачок/задняя_стенка/задняя_стенка/

Бардачок/задняя_стенка/задняя_стенка/ЗадняяСтенка.SLDASM

Бардачок/задняя_стенка/задняя_стенка/ЗадняяСтенка_(заготовка).SLDPRT
