Зарядная станция для электрокара

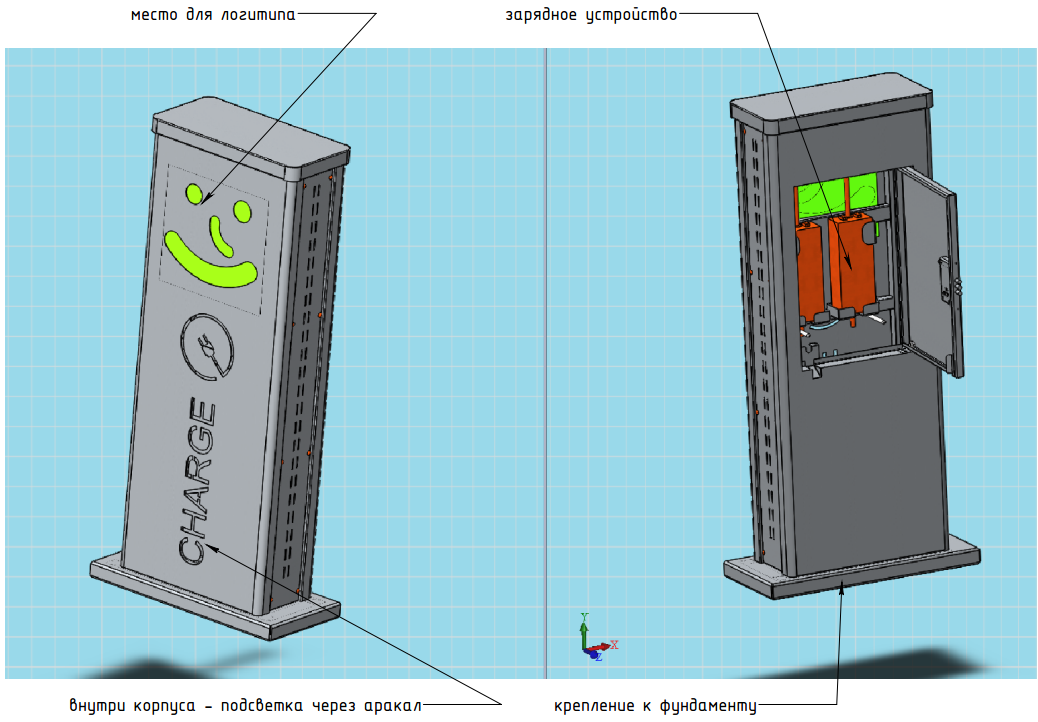

Данная зарядная станция используется для электрокара Nissan Leaf (или другой марки и модели). Предназначена для удобства зарядки автомобилей ограниченным кругом водителей.
Монтаж производится на предварительно выполненный фундамент над зарытым электрокабелем.
Изделие устанавливается, например, возле ночного ресторана для посетителя, которому нужно зарядить своё авто.
Заводская зарядка помещается внутрь зарядной станции, подключается к сети через стандартную розетку и запирается на сейфовый ключ - т.к в данном регионе нередки случаи мелкого хулиганства. Кроме того, конструкцией предусмотрены меры, препятствующие вырыву кабеля непосредственно из блока питания (при закрытой двери злоумышленник попробует оторвать кабель, а не вырвет его из гнезда блока питания).
Внутри корпуса установлен источник освещения - потому через перфорацию и отверстия с логотипами изделие приобретает привлекательный вид (по теории разбитых окон - возле такой освещенной зарядной станции уменьшается желание наносить ущерб). В данном случае на месте смайлика был размещен логотип ресторана, что, несомненно, добавляет заведению представительности.

Состав: 3-D модели, чертежи для гибки, сборки; файлы-контура для лазерного раскроя; роль спецификации выполняют контура Язык документа

Софт: SolidWorks 2015

Файлы:
контур\15.1_Контура труб
контур\15.2_Контура труб
контур\поз.01__1шт_ДВерь_2,0(чм).DXF
контур\поз.02-01_1шт_Панель передняя_1,5(чм).DXF
контур\поз.02_1шт_Панель передняя_1,5(чм).DXF
контур\поз.06_1шт_Крыш_1,5(чм).DXF
контур\поз.08_2шт_Бока_1,5(чм).DXF
контур\поз.10_1шт_Трасса_1,5(чм).DXF
контур\поз.11_1шт_Лоток_1,5(чм).DXF
контур\поз.12_1шт_Обод_1,5(чм).DXF
контур\поз.13_1шт_Опора пластина_4,0(чм).DXF
контур\поз.14_1шт_Полка_3,0(чм).DXF
контур\поз.17_1шт_Накладка замка_2,0(чм).DXF
контур\поз.25_2шт_Держатель_2,0(чм).DXF
контур\поз.26_2шт_УгДерж_2,0(чм).DXF
контур\поз.27_1шт_СтенкаДерж_1,5(чм).DXF
контур\поз.31_4шт_Крышки скругл_1,5(чм).DXF
контур\поз.32_4шт_Крышки скругл низ_1,5(чм).DXF
контур\поз.35_1шт_Хом_1,0(чм).DXF
контур\поз.40_1шт_Кожух_1,0(чм).DXF
контур\поз.41_1шт_Кожух2_1,5(чм).DXF
контур\поз.42_2шт_Кожухзакр_1,0(чм).DXF
контур\поз.52_2шт_ОснПетл_3,0(чм).DXF
контур\поз.53_2шт_КрПетл_1,5(чм).DXF
контур\поз.55_1шт_КДерж(чм).DXF
ЗарядкаСБ.PDF
БокаСБ.SLDASM
ВинтСБ.SLDASM
ГайСБ.SLDASM
ДвериСБ.SLDASM
ДержСБ.SLDASM
ЗарядкаСБ.SLDASM
КаркасСБ.SLDASM
Крышки скруглСБ.SLDASM
КрышСБ.SLDASM
Панель передСБ.SLDASM
ПетляСБ.SLDASM
ПолкаСБ.SLDASM
Приварной Болт СБ.SLDASM
РамСБ.SLDASM
СтойкаСБ.SLDASM
ФиксБокСБ.SLDASM
ХомСБ.SLDASM
Электрика.SLDASM
ЗарядкаСБ.SLDDRW
dinrail.SLDPRT
DIN Socket Assembly.SLDPRT
Бока.SLDPRT
Болт 1GM6х40.SLDPRT
Болт_А_7805-70.SLDPRT
БонкаМ4потай.SLDPRT
Винт_11738-84.SLDPRT
Винт_17475-80.sldprt
Гайка ГОСТ 5915-70.SLDPRT
ДВерь.SLDPRT
Держатель.SLDPRT
Заглушка отв.Ф8.SLDPRT
Замок.SLDPRT
Зарядное.SLDPRT
Заслонка.SLDPRT
Зеркально отразитьДержатель.SLDPRT
Зеркально отразитьУгДерж.SLDPRT
Каркас.SLDPRT
КДерж.SLDPRT
Кожух.SLDPRT
Кожух2.SLDPRT
Кожухзакр.SLDPRT
КорпПетл.SLDPRT
Крепл.SLDPRT
Крепл2.SLDPRT
Крепл3.SLDPRT
КрПетл.SLDPRT
Крыш.SLDPRT
Крышки скругл.SLDPRT
Крышки скругл низ.SLDPRT
Лоток.SLDPRT
Накладка замка.SLDPRT
Обод.SLDPRT
Опора пластина.SLDPRT
ОснПетл.SLDPRT
Панель передняя.SLDPRT
ПодшПВх.SLDPRT
Полка.SLDPRT
Пурт.SLDPRT
Рам.SLDPRT
Рам-Конструкция1.SLDPRT
Рам-Конструкция11.SLDPRT
Ркз.SLDPRT
СтенкаДерж.SLDPRT
Стойка.SLDPRT
Трасса.SLDPRT
УгДерж.SLDPRT
фикс.SLDPRT
ФИксБок.SLDPRT
Хом.SLDPRT
контур
