3D Модель Лада VFTS

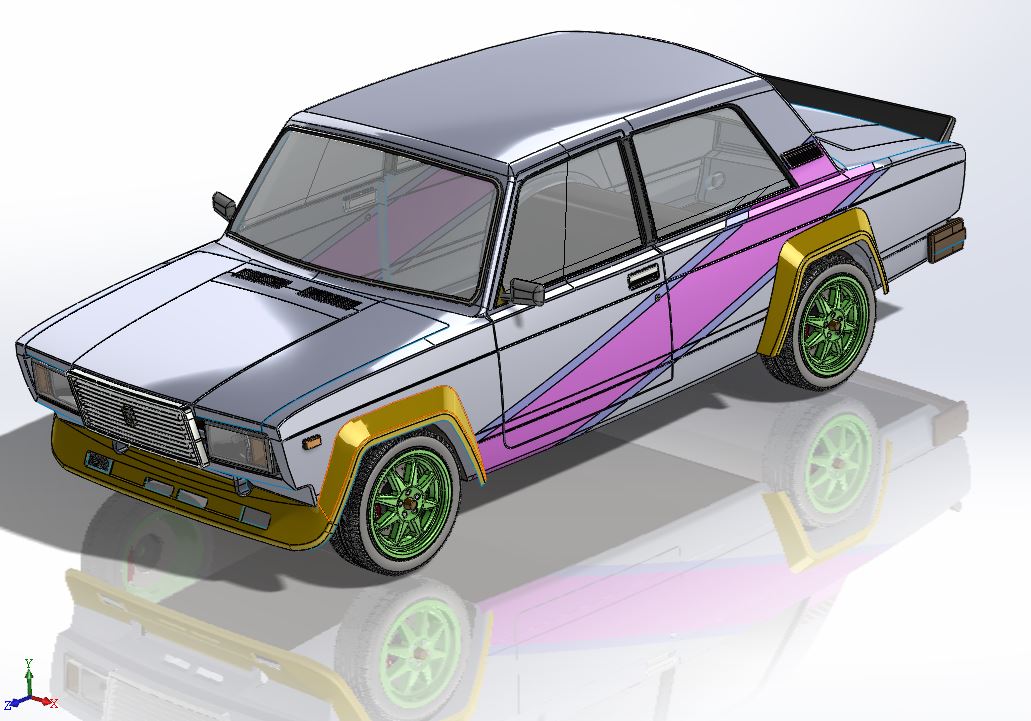

Лада VFTS на базе ВАЗ-2107 3D Модель - одна из легендарных машин, участвовавших в ралли в 80-х годах.
Характеристики:
Блок цилиндров чугунный (2106) с алюминиевой ГБЦ.
Рабочий объем 1588 см3.
Диаметр поршня – 79,5 мм, ход – 80 мм.
Шатун – стальной, весом 570 грамм, с прямым разъемом, длиной 136 мм.
Коленвал на подшипниках скольжения, литой, чугунный весом 10,4 кг, диаметр шеек 50,795 мм.
Маховик стальной, весом 4,2 кг.
Карбюраторы WEBER 45 DCOE.
Распредвал: подъем впускного/выпускного клапана 11,5 мм/11,5 мм, фазы – впуск 330 градусов, выпуск 320 градусов.
Диаметр впускного канала 39,5 мм, выпускного 34,5 мм.
Диаметр тарелки впускного клапана 41 мм, выпускного 36 мм.
Степень сжатия 11,5 единиц.
Силовые характеристики - 160 л.с. при 7000 об/мин, крутящий момент 164,8 Нм при 5500 об/мин. (Имеются упоминания о машине на которой выступал сам Стасис Брундза, развивавшей 180 л.с. при 7500 об/мин. и 182 Нм при 6000 об/мин).
Диаметр передних тормозных дисков – 252,7 мм, задние тормоза барабанные.
Рулевое управление: глобоидальный червяк с двухгребневым роликом
Передаточное число рулевого механизма – 16,4
Габариты машины – длина 409 см, ширина 172,5 см, высота 140 см (варьировалась в зависимости от настроек подвески), колея спереди/сзади – 136,5 см/132,1 см. (варьировалась в зависимости от типа применяемых колес)
На международные соревнования машину обували в шины Pirelli 210/595-15 или Dunlop 195/555-15.
Вес машины (в версии алюминиевыми элементами кузова) без топлива - 780 кг. Снаряженный вес со стальным кузовом – 920 кг.
Главные пары 4,3; 4,4; 4,77
КПП VAZ-R3 прямозубая, с кулачковыми муфтами включения.

Состав: 3D сборка, модели Язык документа

Софт: SolidWorks 2018 SP3

Просмотр файлов
2107/
2107/Bumper.SLDPRT
2107/Disk (brake).SLDPRT
2107/Fan.SLDPRT
2107/Fan2.SLDPRT
2107/Headlights.SLDPRT
2107/LADA_2107.SLDPRT
2107/LADA_2107_ASSEMBLY.SLDASM
2107/LADA_Wheel.SLDPRT
2107/LADA_Wheel_16inch.SLDPRT
2107/Latch.SLDPRT
2107/Mirror.SLDPRT
2107/Mirror2.SLDPRT
2107/Steering wheel.SLDPRT
