Дисковые тормоза на УАЗ-469

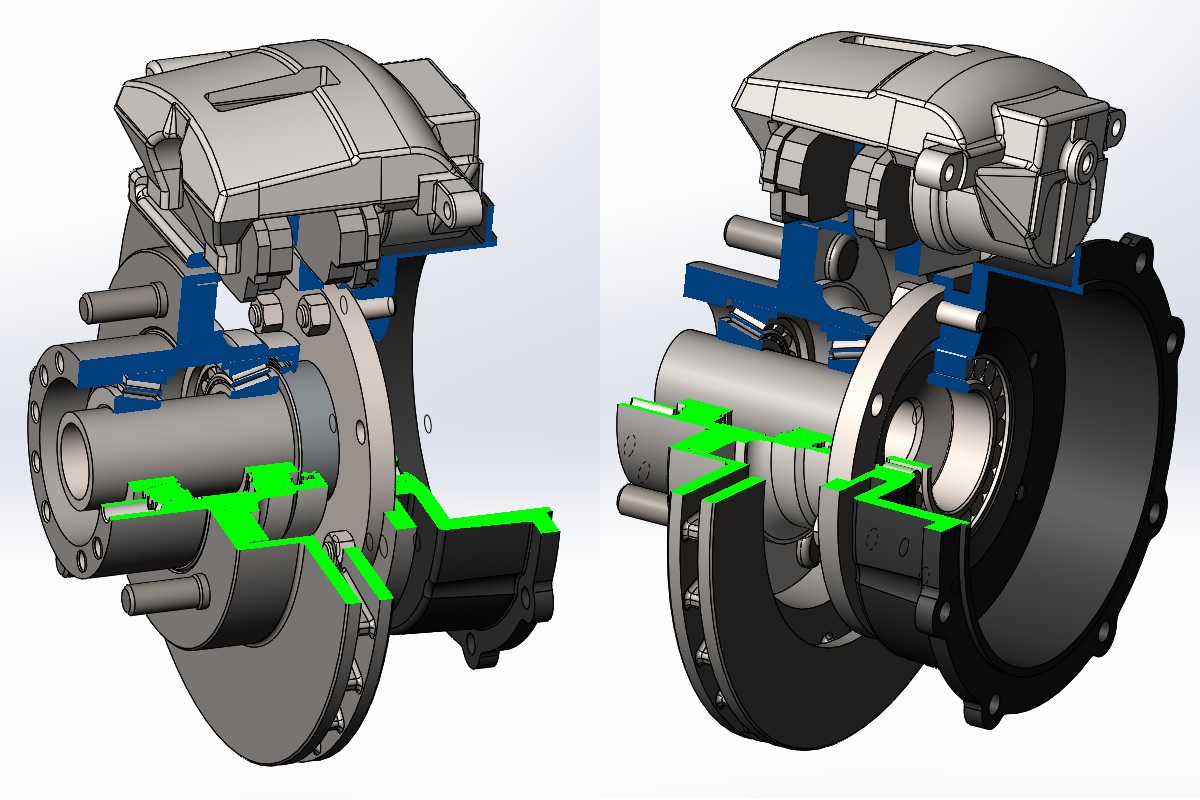

Установка дискового тормоза на редукторный (военный) мост УАЗ-469. Тормозной диск УАЗ Патриот (Хантер), тормозной дсуппорт с колодками ГАЗель, ступица от гражданского (колхозного) моста УАЗ-469Б, шпильки УАЗ Патриот длинные для литых дисков, цапфа и крышка колесного редуктора от УАЗ-469 (с выборкой под суппорт). Из нестандартных деталей - планшайба и кольцо под уплотнение (шире оригинального на 4 мм).

Состав: 3D сборка.

Софт: SolidWorks 2019

Файлы:
колодка суппорта.SLDPRT
Втулка цапфы.SLDPRT
суппорт ГАЗ.SLDPRT
hex flange bolt fine_din.sldprt
Суппорт ГАЗ на УАЗ.SLDASM
hex nut gradec_din.sldprt
скоба суппорта ГАЗ.SLDPRT
radial cylindrical roller bearing_skf.sldprt
Цапфа редукторная в сборе.SLDASM
Крышка колесного редуктора под суппорт ГАЗ.SLDPRT
Ступица колхозного моста.SLDPRT
Цапфа редукторная.SLDPRT
BASL 65x85x10.sldprt
Шпилька длинная.SLDPRT
circlip for bores heavy_din.sldprt
Кольцо цапфы редукторной.SLDPRT
Ступица колхозная в сборе.SLDASM
Диск тормозной.SLDPRT

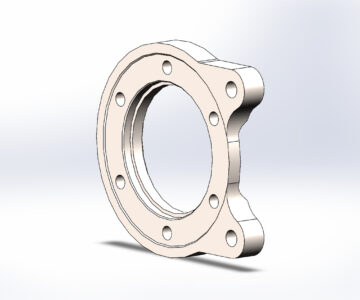

Планшайба редукторная под ГАЗ.SLDPRT
taper roller bearing_din.sldprt
studbolt_din.sldprt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Передний дисковый тормоз УАЗ Патриот 3163
Рейтинг: 30
Софт: КОМПАС-3D 18
Состав: Сборочный чертеж переднего дис
0
17
2
431
Передний дисковый тормоз УАЗ Патриот 3163

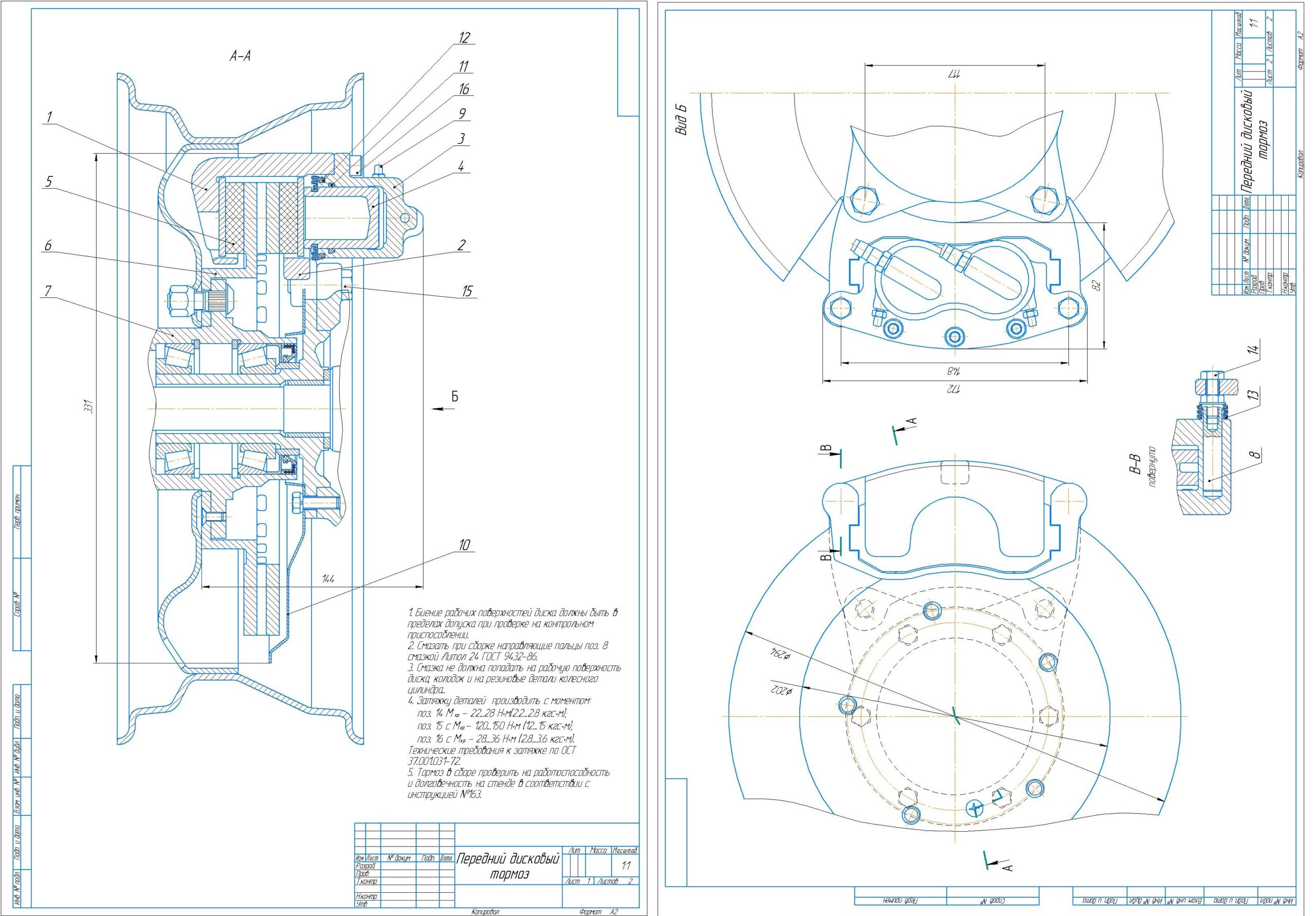

Сборочный чертеж переднего дискового тормоза УАЗ-3163
