Главная передача легкового автомобиля ВАЗ 2105 Разработка разборного ведущего вала

АлтГТУ им. И.И. Ползунова
Кафедра наземно-транспортные комплексы

По дисциплине   Конструкция и эксплуатационные свойства ТиТТМО
Курсовая работа на тему: Разработка разборного вала ведущего вала
Барнаул 2017

Главная передача преобразует крутящий момент по величине и передает его от карданного вала через дифференциал на полуоси под постоянным углом.
Ведущий вал выполнен заодно с шестерней и изготовлен из одного материала. Для удешевления конструкции предлагается изготовить вал-шестерню разборным: вал из стали 40Х, а шестерню из 20ХГНМ.
Содержание
Введение
1 Анализ особенностей существующих конструкций и выбор
окончательного варианта конструкции
2 Расчет главной передачи
2.1 Определение величины расчетного момента
2.2 Определение сил, действующих в контакте зубчатых колес
2.3 Определение реакций опор и построение эпюр ведущего вала
2.4 Определение диаметра шлицевого соединения
2.5 Расчет шлицевого соединения
2.6 Проверка на прочность шлицевого соединения
Заключение
Список использованных источников

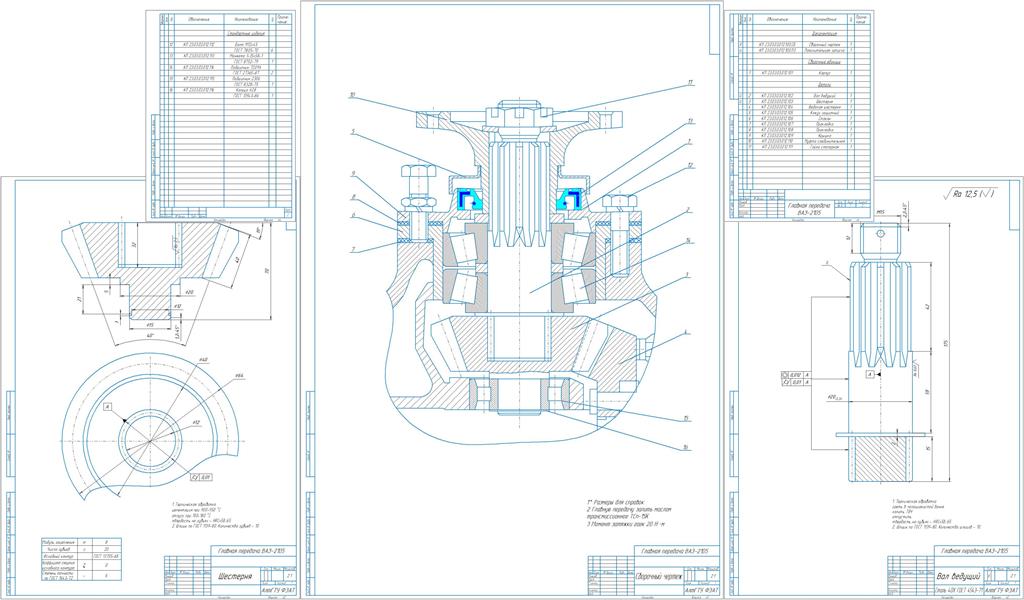

Состав: Сборочный чертеж, Вал, Шестерня, Спецификация 1, Спецификация 2, Рисунок 1, Рисунок 2. Язык документа

Софт: КОМПАС-3D V16.1
