Наконечник рулевых тяг 469-3414056-01 а/м УАЗ: Патриот, Хантер и др.

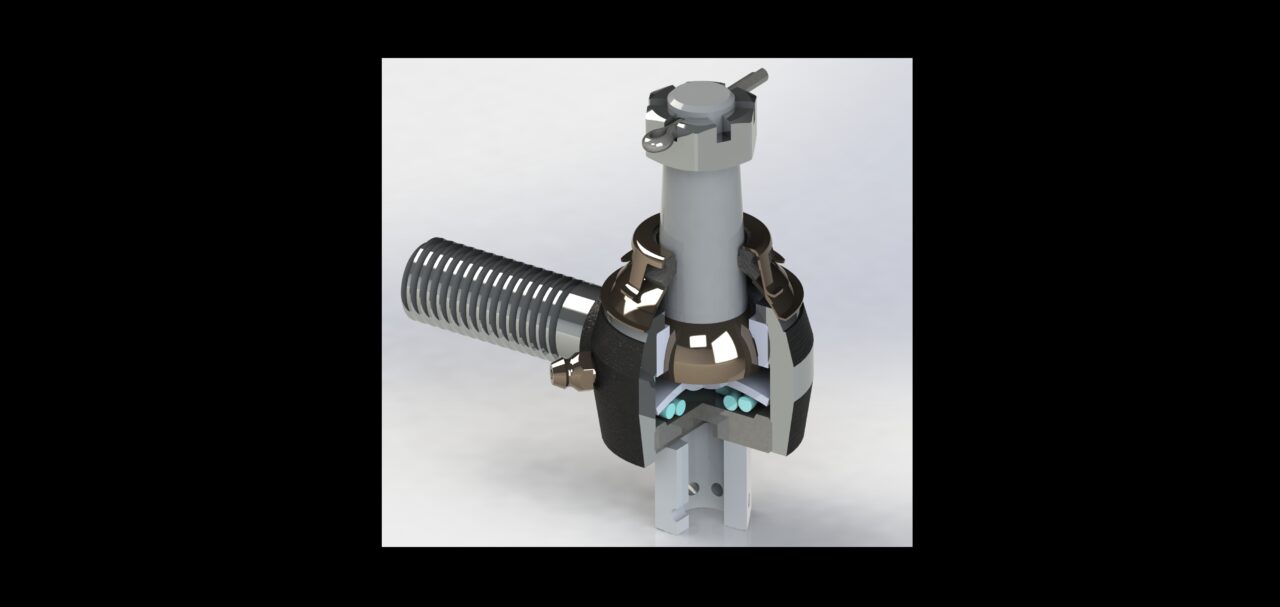

Рулевой наконечник "УАЗ" обслуживаемый (разборный) арт. 469-3414056-01. Размеры деталей сняты с образца. Сборка выполнена в двух конфигурациях. Первая - стандартное заводское изделие, вторая - доработанное с шестигранником на заглушке, облегчающим разборку и регулировку изделия. При выборе второй конфигурации отключаются привязки пальца не позволяющие вращать его в шаровой опоре. Может быть полезна владельцам а/м УАЗ, использующих при ремонте наконечников ремкоплекты АДС и пр.

Состав: 3D сборка Язык документа

Софт: SolidWorks 16

Файлы:

Каталог / Транспорт / Автомобили легковые / Наконечник рулевых тяг 469-3414056-01 а/м УАЗ: Патриот, Хантер и др.

Наконечник рулевой тяги/
Наконечник рулевой тяги/Гайка заглушки.SLDPRT
Наконечник рулевой тяги/Гайка корончатая М14х1.5 250978-П29.SLDPRT
Наконечник рулевой тяги/Заглушка наконечника 451-3414071.SLDASM
Наконечник рулевой тяги/Заглушка наконечника.SLDPRT
Наконечник рулевой тяги/Колпачек пружинный 20-3003072.SLDPRT
Наконечник рулевой тяги/Кольцо защитное 469-3414078.SLDPRT
Наконечник рулевой тяги/Корпус.SLDPRT
Наконечник рулевой тяги/Наконечник рулевых тяг 469-3414056-01.SLDASM
Наконечник рулевой тяги/Палец с шаровой головкой 451-3414032-01.SLDPRT
Наконечник рулевой тяги/Палец с шаровой головкой-факт размеры.SLDPRT
Наконечник рулевой тяги/Передний мост.png
Наконечник рулевой тяги/Пресс-масленка 1.1.Ц6.SLDASM
Наконечник рулевой тяги/Пята опорная 451-3414068.SLDPRT
Наконечник рулевой тяги/Сухарь пальца шарнира рулевого 451-3414066.SLDPRT
Наконечник рулевой тяги/Шайба сферическая верхняя 20-3003076.SLDPRT
Наконечник рулевой тяги/Шайба сферическая нижняя 20-3003077.SLDPRT
Наконечник рулевой тяги/Шплинт 3.2х25 258040-П29.SLDPRT
