Передняя независимая подвеска ВАЗ 2101

МГТУ им. Н.Э. Баумана
Кафедра "Автомобиле- и тракторостроение"
Москва 2019

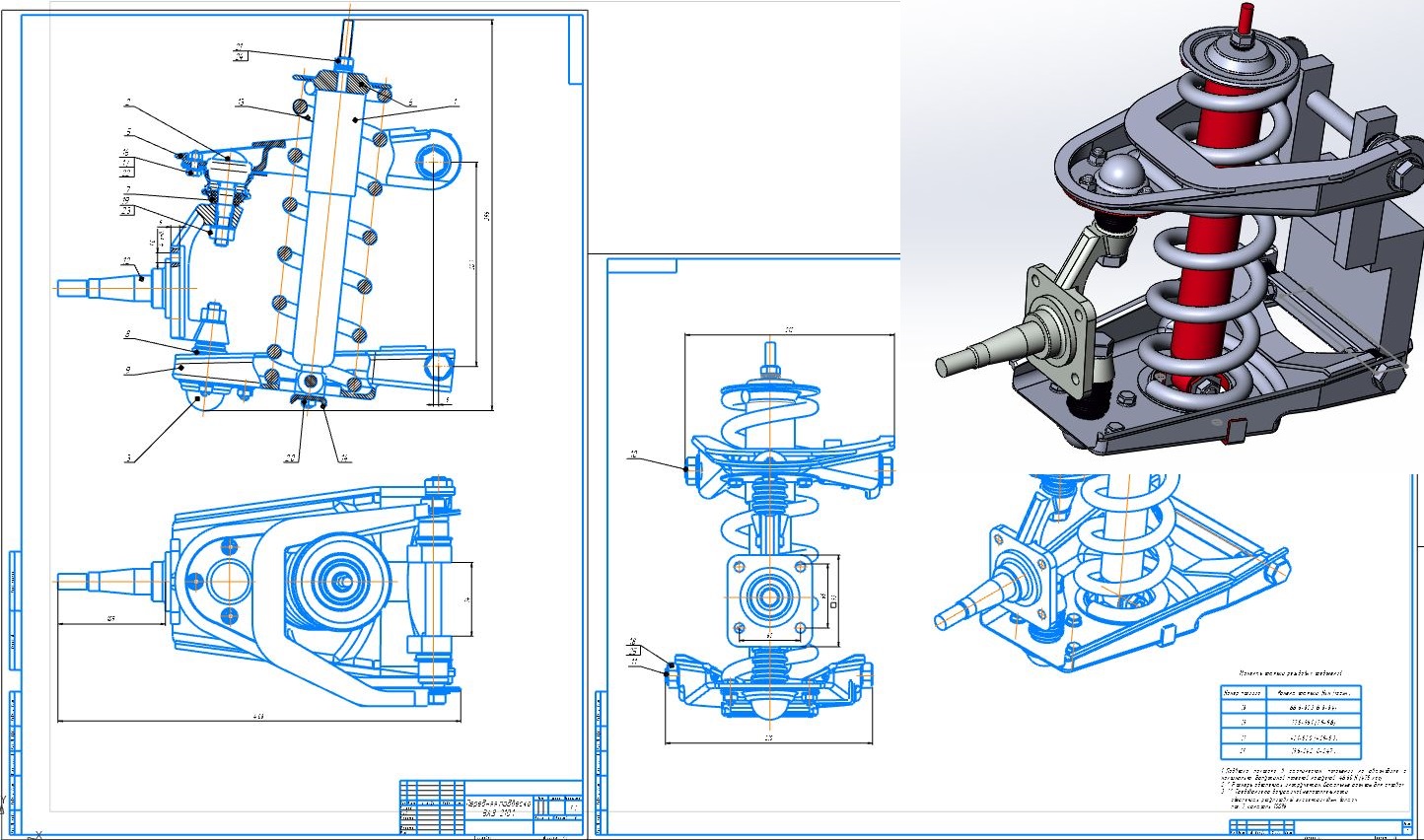

Передняя независимая подвеска ВАЗ2101, состоящий из амортизатора, шаровых опор, рычагов, поворотного кулака.

Сборочный чертеж и спефикация сделана в Копмас3D 2018.1
3D модель сделана в SolidWorks 2018 SP5

Техническая характеристика
1. Нагрузка, кН 4,66
2. Напряжение кручения пружины, МПа 600...900
3. Давление жидкости в амортизаторе, МПа до 0,6

Состав: Сборочный чертеж (2СБ), Спецификация, 3D модель. Язык документа

Софт: КОМПАС-3D 2018.1

Файлы:

Каталог / Транспорт / Автомобили легковые / Передняя независимая подвеска ВАЗ 2101

модель/
модель/2-я Резиновая шайба рычаг 1.SLDPRT
модель/амортизатор.SLDPRT
модель/Болт для рычага 1.SLDPRT
модель/Болт для рычага 2.SLDPRT
модель/Болт М16.SLDPRT
модель/Болт М8 2.SLDPRT
модель/Болт М8.SLDPRT
модель/Большая гайка М16.SLDPRT
модель/Гайка М10.SLDPRT
модель/Гайка М16.SLDPRT
модель/Гайка М8.SLDPRT
модель/Крепеж для амортизатора 1.SLDPRT
модель/Крепеж для амортизатора 2.SLDPRT
модель/Крепеж для амортизатора 3.SLDPRT
модель/Крепеж для амортизатора 4.SLDPRT
модель/Крепеж для амортизатора 5.SLDPRT
модель/Крепеж для амортизатора 6.SLDPRT
модель/Крышка пружины.SLDPRT
модель/Малая резиновая шайба М16.SLDPRT
модель/Металлическая шайба рычаг1.SLDPRT
модель/Пластина рычаг 1.SLDPRT
модель/Пластина рычаг 2.SLDPRT
модель/Поворотный кулак.SLDPRT
модель/Пружина.SLDPRT
модель/Резиновая прокладка.SLDPRT
модель/Резиновая шайба М16.SLDPRT
модель/Резиновая шайба рычаг 1.SLDPRT
модель/Рычаг 1.SLDPRT
модель/Рычаг2.SLDPRT
модель/Сборка амортизатор.SLDASM
модель/Сборка общая.SLDASM
модель/Стойки 2.SLDPRT
модель/Стойки.SLDPRT
модель/Чехол на болт М16.SLDPRT
модель/Чехол.SLDPRT
модель/Шайба М10.SLDPRT
модель/Шайба М16 2.SLDPRT
модель/шайба М16.SLDPRT
модель/Шайба М8.SLDPRT
модель/Шайба резиновая М10.SLDPRT
чертеж/
чертеж/Передняя подвеска ВАЗ 2101.cdw
