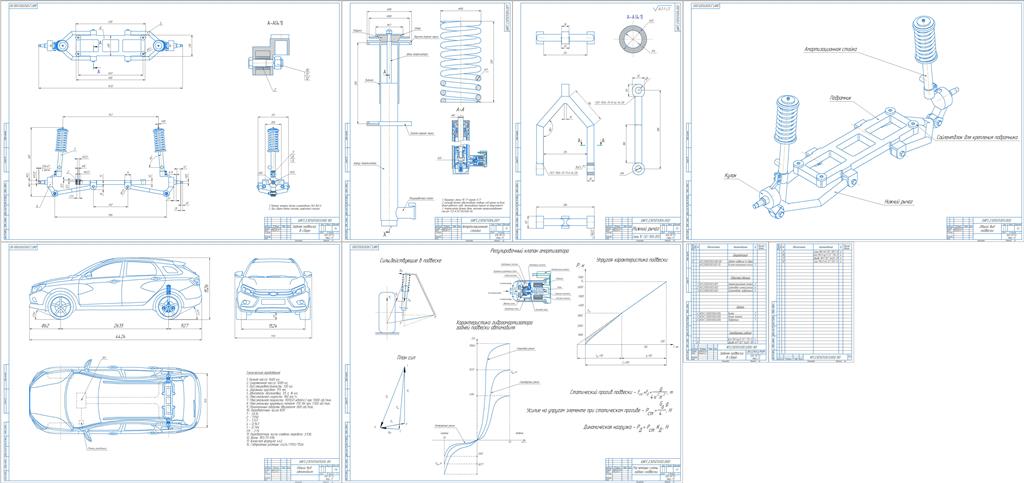

Проектирование задней независимой подвески с регулируемой жесткостью

МГТУ им Н.Э. Баумана
Кафедра "Колёсные машины и прикладная механика"

Курсовой проект на тему: Разработка элементов конструкции наземных транспортно-технологических средств
по дисциплине: Конструкция наземных транспортно-технологических средств

Калуга, 2020г.

Разработать заднюю пружинную подвеску с изменяемой жесткостью для легкового автомобиля с кузовом «универсал» полной массы до 1800 кг

Оглавление
Введение ..................................................................................................................6
1. Анализ существующих конструкций и выбор необходимого технического
решения....................................................................................................................7
1.1. Обзор конструкции автомобиля Skoda Octavia Combi...............................12
1.2. Обзор конструкции автомобиля KIA Ceed SW...........................................13
1.3. Обзор конструкции автомобиля Ford Focus Wagon...................................14
1.4. Выбор двигателя............................................................................................17
2. Описание разрабатываемой задней подвески................................................19
2.1. Общие сведения о подвеске легкового автомобиля...................................19
2.2. Принцип работы и схема крепления подвески...........................................20
2.3. Подрамник......................................................................................................21
2.4. Поперечные рычаги.......................................................................................22
2.5. Амортизационная стойка...............................................................................23
2.6. Плюсы и минусы разрабатываемой подвески.............................................25
3. Расчёт элементов подвески ..............................................................................27
3.1. Нахождение координат центра масс автомобиля........................................27
3.2. Определение нагрузки на оси........................................................................28
3.3. Вычисление упругой характеристики подвески..........................................29
3.4. Вычисление характеристики амортизатора задней подвески автомобиля.............................................................................................................31
3.5. Расчет нижнего рычага..................................................................................34
4. Разработка процесса технического обслуживания подвески ......................38
5. Правила техники безопасности при техническом обслуживании подвески
автомобиля ...........................................................................................................44
Заключение ..........................................................................................................48
Список используемой литературы ....................................................................49
