Рабочий цилиндр сцепления автомобилей Москвич-412/2125/2140/2715 (под кованную вилку)

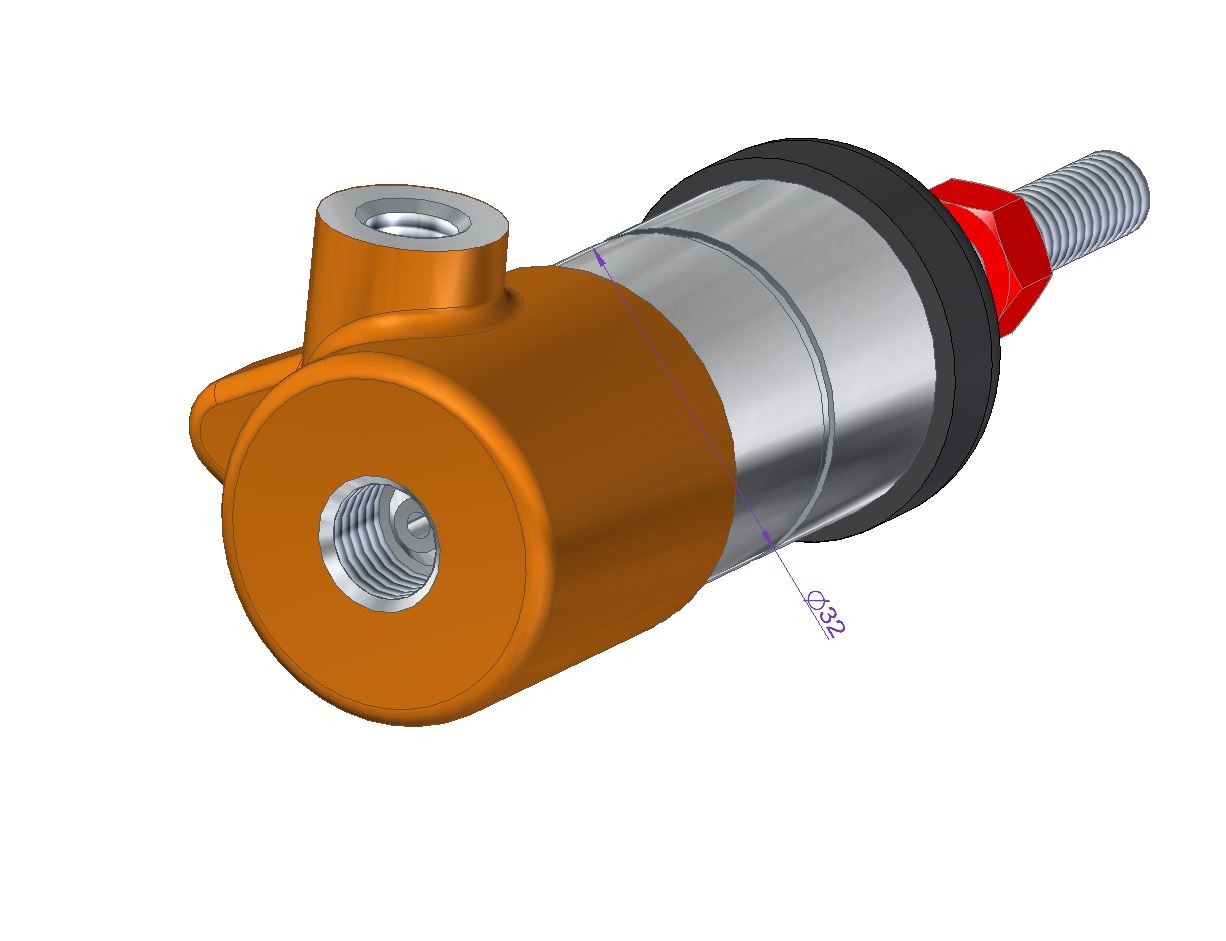

3-д модель рабочего цилиндра сцепления со штоком автомобилей Москвич-412/2125/2140/2715 ранних годов выпуска с кованной вилкой сцепления. Модель выполнена с живого образца.
Особое внимание уделено размерам присоединительной поверхности и штоку. Опираясь на данные размеры можно дорабатывать новые цилиндры, поставляемые в запчасти, для установки на ранние модели автомобилей.

Состав: 3D Сборка Язык документа

Софт: Solid Edge ST5

Файлы:

Каталог / Транспорт / Автомобили легковые / Рабочий цилиндр сцепления автомобилей Москвич-412/2125/2140/2715 (под кованную вилку)

402-3505035 ?????? ?????.par
403-1602514 ???襭? 樫????.par
403-1602519 ?????? ?????.par
412-1602510 ????稩 樫???? ?楯????? (࠭???).asm
412-1602510 ????稩 樫???? ?楯?????.JPG
412-1602512 ????? 樫????.par
412-1602521 ?????⥫? ?????.par
Гайка М8-6Н.6.019 ГОСТ 5915-70.par
412-1602510 ????稩 樫???? ?楯????? (࠭???).stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
