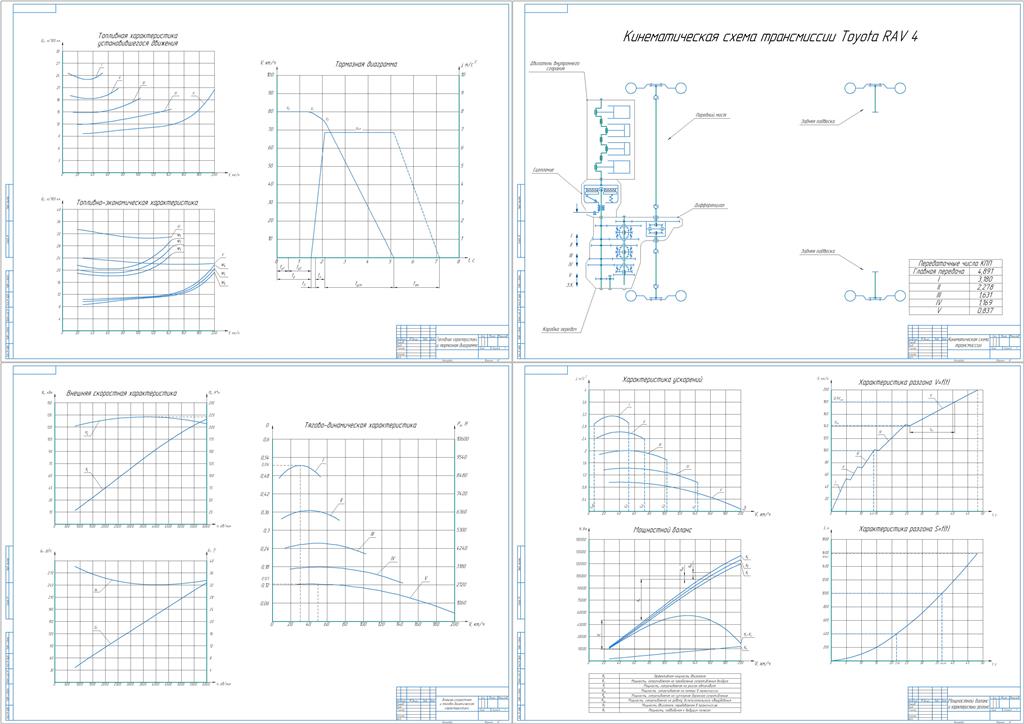

Расчет автомобиля Toyota Rav 4

Уральский Федеральный университет им. первого Президента России Б.Н Ельцина
Кафедра подъемно-транспортных машин и роботов
Курсовой проект по дисциплине "Теория транспортных средств специального назначения"
На тему:"Расчет автомобиля Toyota Rav 4"
Екатеринбург 2022

Основными задачами являются:
• Определение эффективной мощности двигателя и его характеристик.
• Определение тягово-скоростных свойств.
• Определение основных параметров автомобиля.
• Нахождение характеристик топливной экономичности.
• Определение тормозных свойств автомобиля.
Общие характеристики Toyota RAV4 2.0 MT
Колесная формула 4x2
Число мест, включая водителя, чел. 5
Колесная база, мм. 2690
Габаритные размеры, мм. 4600 x 1855 x 1685
Снаряженная масса, кг 1570
Полная масса автомобиля, кг 2015
Угол преодолеваемого подъема, град. 0
Максимальная скорость, км/ч 190
Двигатель
Модель двигателя M20A-FKS
Тип двигателя Рядный, 4-цилиндровый
Число цилиндров 4
Рабочий объем двигателя, л. 1,986
Мощность двигателя, кВт при об/мин 110 / 6600
Максимальный крутящий момент, Н. м. при об/мин 206 / 4900
Коробка передач
Тип коробки передач МКПП 6
Передаточные числа коробки передач прототипа 3,916; 2,047; 1,371; 1,025; 0,837; 0,687
Передаточное число главной передачи 4,312
Колеса и шины
Размер шин 225/65/ R17

Оглавление
ВВЕДЕНИЕ 4
1. Построение тягово-динамической характеристики 6
1.1. Расчет потребной мощности двигателя 6
I. Первый режим. 6
II. Второй режим. 9
III. Третий режим. 12
IV. Четвертый режим. 15
1.2. Выбор двигателя и его характеристики. 18
1.3. Определение передаточных чисел трансмиссии. 23
1.4. Построение тяговой характеристики. 26
1.5. Построение динамической характеристики. 27
2. Построение и расчет характеристик разгона. 31
2.1. Построение характеристики ускорений. 31
2.2. Построение характеристики разгона. 36
3. Мощностной баланс. 39
4. Топливная экономичность. 43
4.1. Топливная характеристика установившегося движения. 43
4.2. Топливно-экономическая характеристика. 51
5. Построение тормозной диаграммы. 53
ЗАКЛЮЧЕНИЕ 55
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 56
