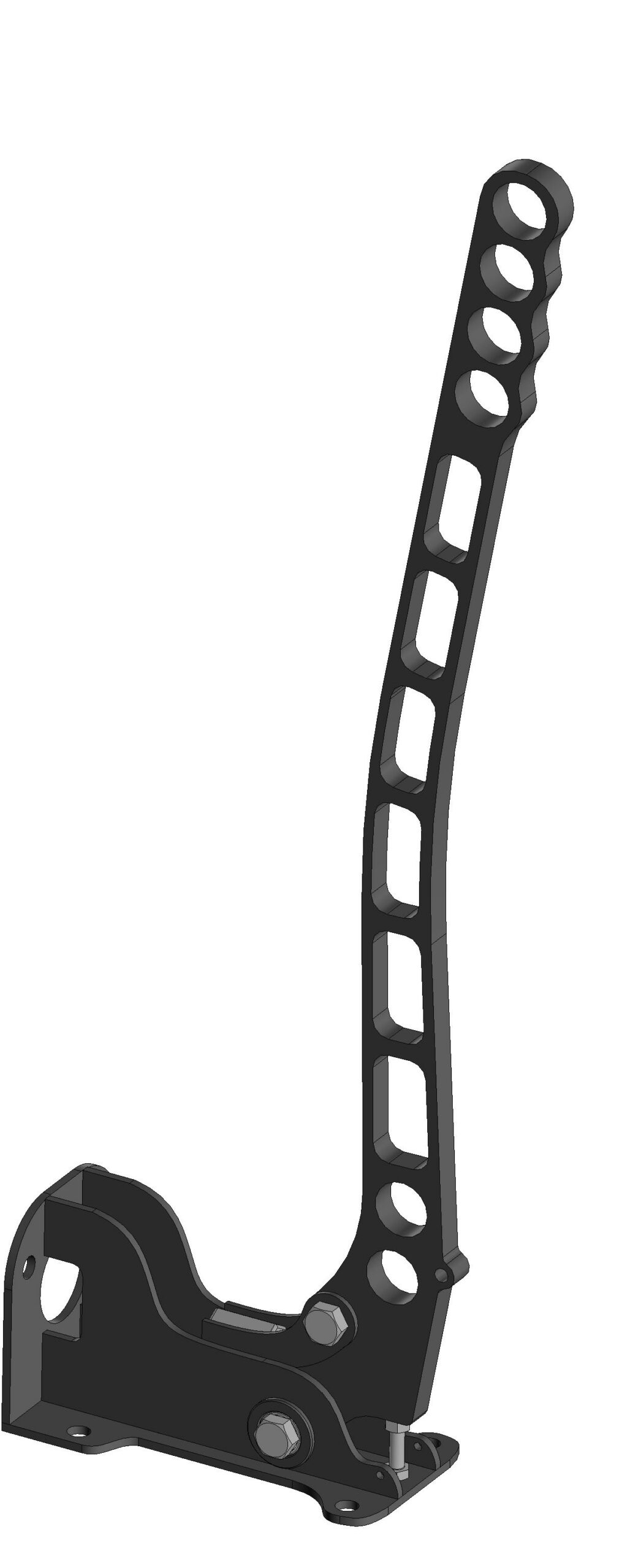

Гидравлический ручник на подшипниках для автоспорта. Данная модель ручника разработана для установки в автомобили используемые в соревнованиях по дрифту как летнему так и зимнему. Высота ручки обусловлена установкой его на тоннель карданного вала как можно ближе к рулевому колесу для удобства пилота. Плавность и четкость хода обеспечивается установкой подшипников 4‑1000088 на оси вращения. Данный Ручник разработан под гидравлический цилиндр уаз 420.469-1602300, но при изменении отверстий крепления цилиндра возможна установка и других цилиндров.
- Главная -
- Чертежи -
- Транспорт -
- Автомобили легковые -
- Ручник гидравлический для автоспорта
Ручник гидравлический для автоспорта
0
15
1069
4
0
50
Сообщить о проблеме
Автор
Дата
03.06.2022
Язык
Русский
Состав
Сборочный чертеж, Деталировка, Файлы для резки. 3Д модели
Софт
КОМПАС-3D 20.0.1.3044
Как открыть?
Отзывов пока нет
Содержимое архива
-
РГП-1.01.001 Опора.m3d
-
РГП-1.00.002 Втулка.cdw
-
РГП-1.01.000 Основание в сборе.a3d
-
РГП-1.01.000 Основание.cdw
-
РГП-1.001 Ручка.cdw
-
РГП-1.01.003 Основание.cdw
-
Опора (2 шт лист 2 ).dxf
-
Крепление цилиндра (1 шт лист 3).dxf
-
РГП-1.00.003 Ручка.m3d
-
Конус.m3d
-
РГП-1.02.001 Кронштейн цилиндра.m3d
-
РГП-1.02.000 Кронштейн в сборе.a3d
-
РГП-1.00.002 Втулка.m3d
-
Основание (1 шт лист 3 ).dxf
-
РГП-1.02.001 Кронштейн цилиндра.cdw
-
РГП-1.00.001 Конус.cdw
-
РГП-1.00.000 Ручник в сборе.cdw
-
РГП-1.01.002 Крепление цилиндра.m3d
-
РГП-1.01.003 Основание.m3d
-
Ручка (1 шт лист 10 ).dxf
-
Кронштейн (2 шт лист 2).dxf
-
РГП-1.00.000 Ручник всборе.a3d
-
DIN 6334 Гайка соединительная переходная удлиненная М8.m3d
-
РГП-1.01.001 Опора.cdw
-
РГП-1.01.002 Крепление цилиндра.cdw
-
РГП-1.02.000 Кронштейн в сборе.cdw
